Mit der Analysefunktion in der GridVis Cloud können Sie Ihre Verbräuche für jeden Hierarchieknoten detailliert historisch betrachten. Die Auswertung erfolgt auf Basis der Intervalle, in denen die Messwerte im Messgerät erfasst und in die GridVis Cloud übertragen werden. Die Auswertung in der Analyse ist auf Intervalle von 15 Minuten oder 1 Stunde ausgelegt und sollte daher in der Gerätekonfiguration entsprechend hinterlegt werden, (siehe auch Konfiguration der Janitza-Messgeräte).
Die Analyseelemente werden automatisch erstellt und zeigen für jeden Hierarchieknoten die detaillierten historischen Verbräuche und Kosten an. Als Basis für diese Werte werden die zugeordneten Datenpunkte ausgewertet (siehe auch Datenpunkte zuordnen) oder die Hierarchiesumme der Unterknoten dargestellt (Hierarchiesummen).

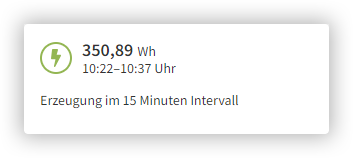

Aktueller Verbrauch und Erzeugung
Im oberen Bereich wird der aktuelle Verbrauch und die Erzeugung der aktiven und anrechenbaren Medien in einem Intervall von 15 Minuten oder 1 Stunde angezeigt. Der angezeigte Zeitraum bezieht sich dabei auf den vorletzten 15-Minuten-Block oder den letzten 1-Stunden-Block.
Der vorletzte 15-Minuten-Block wird ermittelt, indem 30 Minuten von der aktuellen Zeit abgezogen und das Ergebnis auf den vorherigen 15-Minuten-Block gerundet wird. Beispiel: 15:10 Uhr - 30 Minuten = 14:40 Uhr → Zurück zum Block von 14:15 bis 14:30 Uhr. Dies stellt sicher, dass die Daten für diesen Zeitraum vollständig übertragen wurden.
Ebenso wird der Verbrauch des letzten 1-Stunden-Blocks ermittelt, indem 30 Minuten von der aktuellen Zeit abgezogen und das Ergebnis auf den vorherigen 1-Stunden-Block gerundet wird. Zum Beispiel: 15:10 Uhr - 30 Minuten = 14:40 Uhr → Zurück zum Block von 13:00 bis 14:00 Uhr. Dadurch wird auch hier die vollständige Übertragung der Daten gewährleistet.
Im Bereich Anzeigeeinstellungen haben Sie die Möglichkeit, die angezeigten Medien sowie das Zeitintervall zu bearbeiten.
Warnsymbole

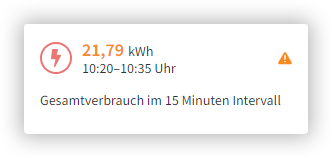

Fehlen Daten zur Berechnung der angezeigten Werte, wird der betreffende Wert orange markiert und der Titel der Verbrauchskachel mit einem Warnsymbol versehen:
| Messlückensymbol | Für mindestens einen Datenpunkt, der in die Berechnung des angezeigten Gesamtwertes eingeht, fehlen für den angezeigten Zeitraum Messdaten in der Datenbank. Überprüfen Sie in diesem Fall im Bereich Datenpunkte die Konnektivität der entsprechenden Messgeräte und die Aktualität der manuell eingegebenen Messwerte. |

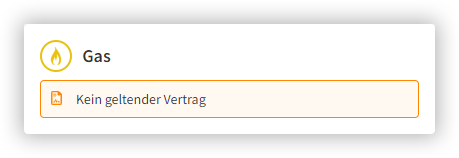

| Vertragswarnsymbol | Für mindestens einen Datenpunkt, der in die Berechnung des angezeigten Gesamtwertes eingeht, fehlen in der Konfiguration der GridVis Cloud die Vertragsdaten mit den entsprechenden Umrechnungsfaktoren. Überprüfen Sie in diesem Fall in den Einstellungen im Bereich Energiepreise und CO₂-Emissionen die Vollständigkeit der hinterlegten Energieverträge. |
Sobald Sie den Mauszeiger über das jeweilige Warnsymbol bewegen, erhalten Sie in einem Tooltip weitere Informationen zu der jeweiligen Warnmeldung.
Energieprofil

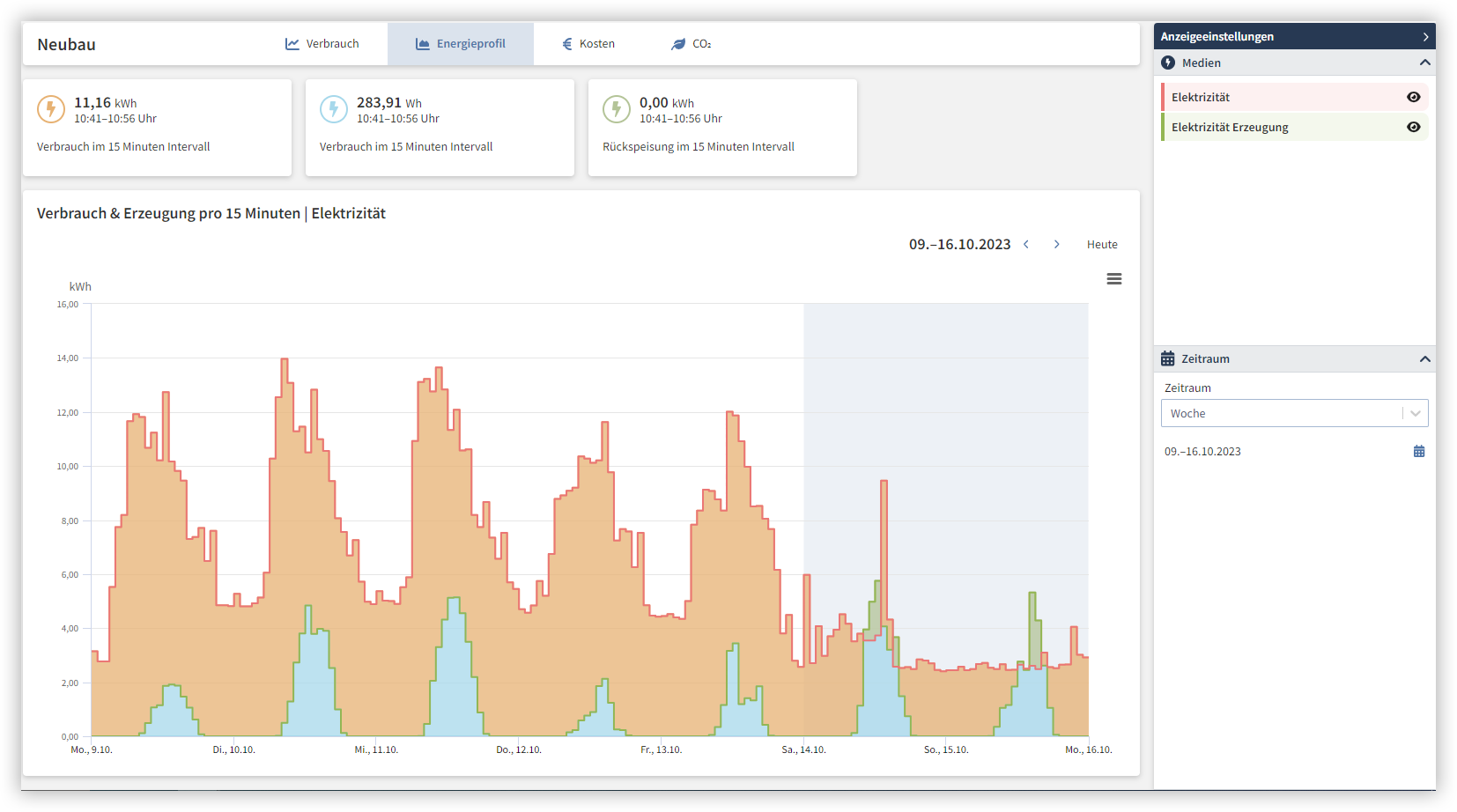

Der Energieprofil-Tab ermöglicht eine detaillierte Ansicht des Gesamtverbrauchs und der Gesamterzeugung.
Das Diagramm zeigt den Verbrauch und die Menge der bezogenen Energie sowie die Eigenverbrauchsabdeckung auf. Zusätzlich wird die Gesamterzeugung angezeigt, einschließlich der rückgespeisten Energiemenge.
Das Energieprofil kann im Bereich Dashboard auch als Säulendiagramm betrachtet werden.
Kosten und CO₂-Emissionen
Mit den Tabs Kosten und CO₂ im Analysebereich halten Sie während der Auswertung die am aktuell betrachteten Knoten gültigen Kosten und die CO₂-Emissionen fest.

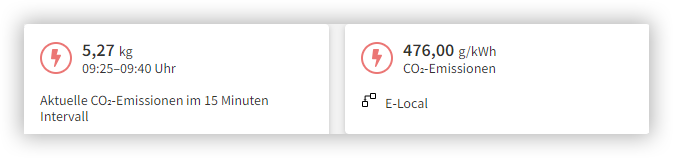

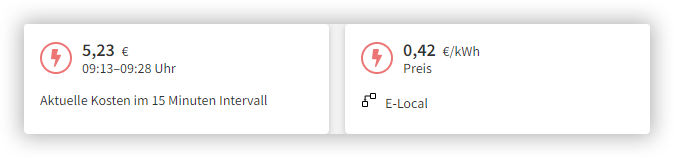

Die Übersicht im oberen Bereich der Seite zeigt die wichtigsten Faktoren aus den Verträgen an. Die Auflistung zeigt alle anrechenbaren Medien und die Umrechnungsfaktoren für die Berechnung der CO₂-Emissionen und des Energiepreises an.
Wenn Vertragsdaten von einem übergeordneten Knoten an den aktuellen Knoten vererbt wurden (Details siehe auch Energiepreise und CO₂-Emissionen), werden die Daten mit dem entsprechenden Knotensymbol sowie der Information versehen, an welchem Knoten der Vertrag angelegt wurde.
Hinweis
Der Link zum Vertragseditor wird nur für Anwender mit der Rolle Admin angezeigt (siehe auch Benutzerverwaltung über die Janitza ID).
Verbrauch

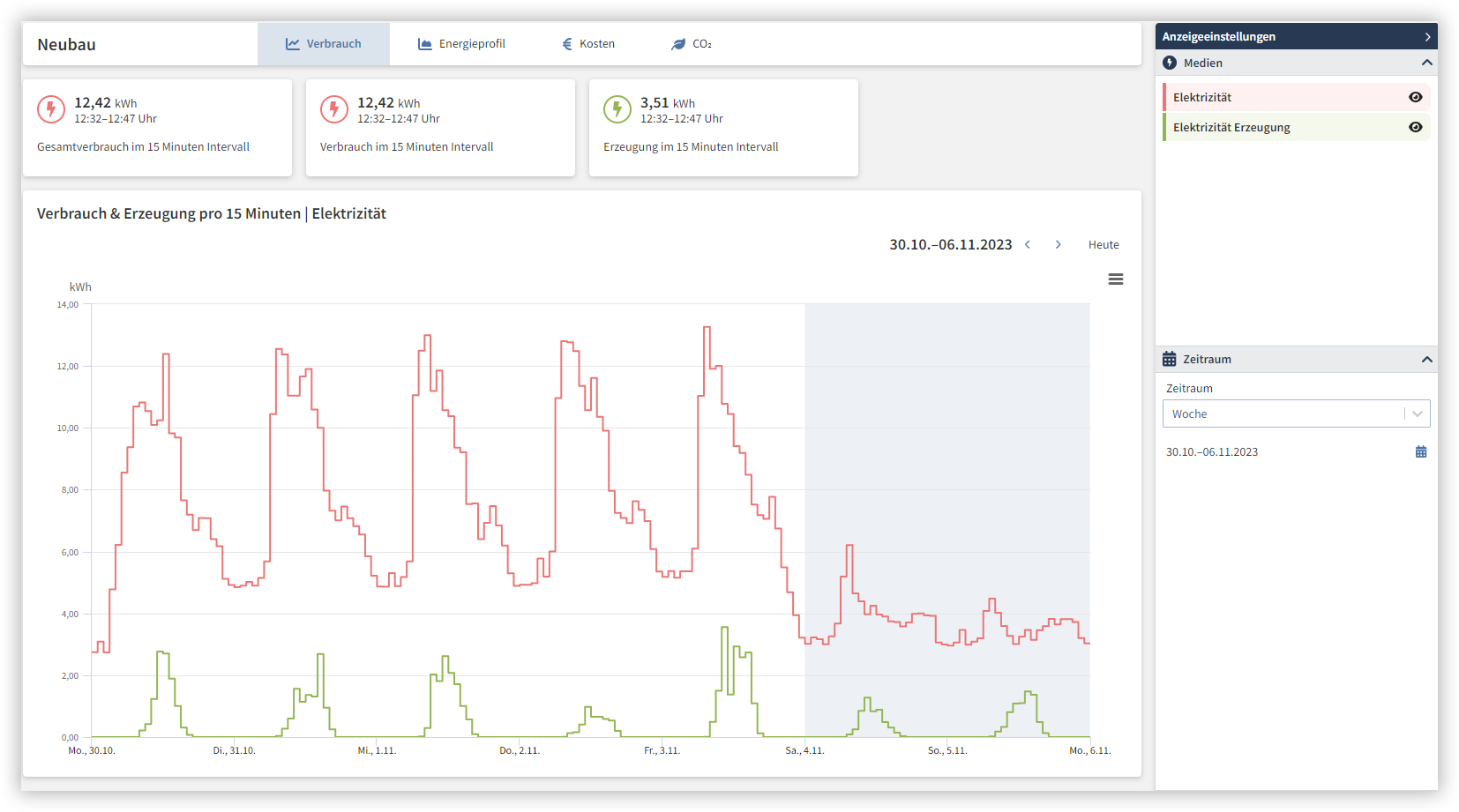

Im Liniendiagramm kann der historische Verlauf der jeweiligen Verbräuche betrachtet und analysiert werden.
Das Liniendiagramm ist für die Darstellung von Verbräuchen in einem Intervall von 15 Minuten oder 1 Stunde ausgelegt. Die angezeigten Verbrauchswerte werden aus den übertragenen Messwerten in Intervalle von 15 Minuten oder 1 Stunde umgerechnet - dies geschieht auch, wenn die Messgeräte nur stündliche Werte übertragen. Zur korrekten Konfiguration der Janitza-Zähler siehe auch Konfiguration der Janitza-Messgeräte.
Hinweis
Klicken Sie auf das Menü (
), um die Daten des Balkendiagramms als PNG-, CSV- oder XLSX-Datei herunterzuladen.
Vergleich

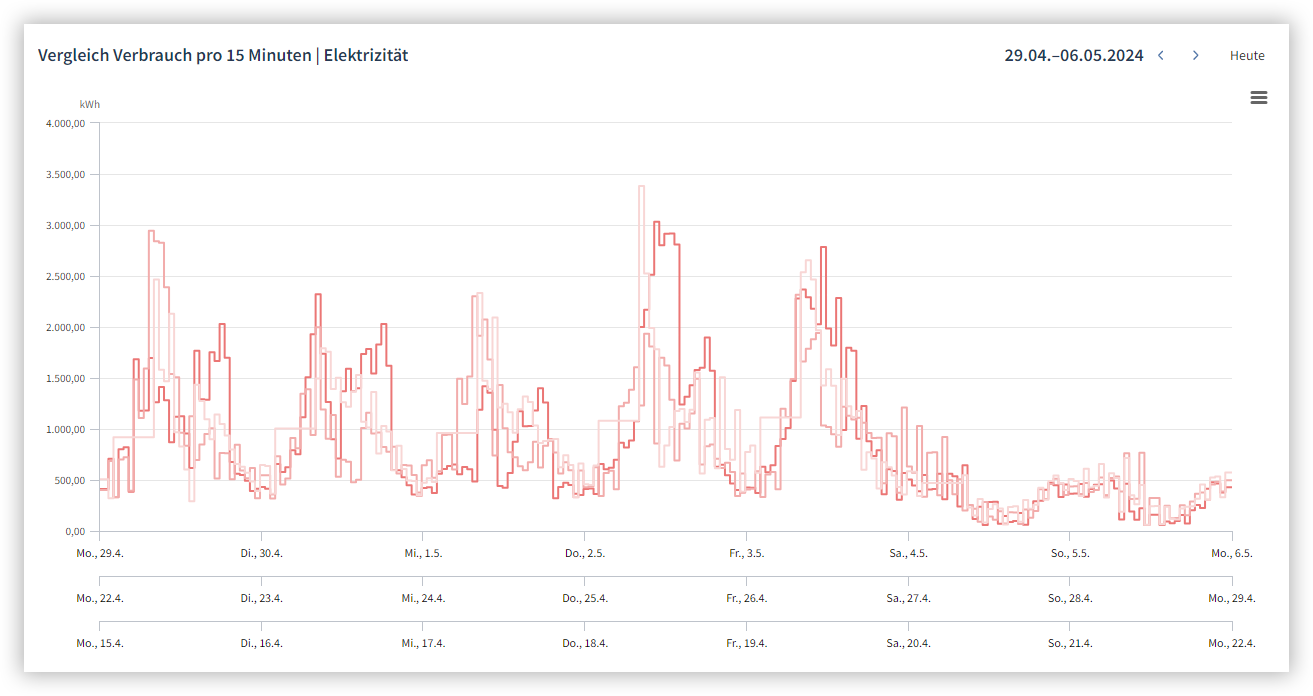

Mit dem Tab Vergleich können Sie die Verbräuche von bis zu drei Zeitpunkten oder Knoten miteinander vergleichen. Die angezeigten Verbräuche werden in Intervallen von 15 Minuten oder 1 Stunde angezeigt. Diese Funktion fügt dem Diagramm zusätzliche Linien hinzu. Diese werden etwas heller dargestellt, um eine farbliche Trennung der verschiedenen Auswertungen zu ermöglichen.
Wählen Sie zunächst einen Vergleichszeitraum sowie das Startdatum und die Startzeit aus. Fügen Sie dann ggf. einen zweiten Vergleichszeitraum hinzu.
Für den Vergleich von Knoten wählen Sie zunächst einen Basisknoten über die Übersichtsleiste am linken Bildschirmrand aus. Danach wählen Sie bis zu zwei Knoten für den Vergleich aus.
Der Vergleich kann im Bereich Dashboard auch als Säulendiagramm betrachtet werden.
