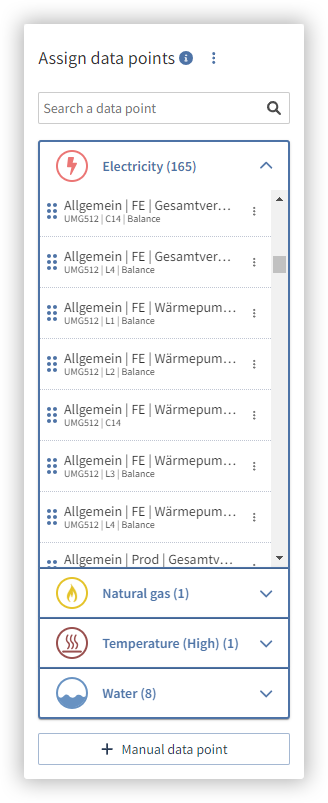

Data points in the accordion menu

Measurement devices that are integrated and monitored locally in the Cloud Connector automatically appear in the accordion menu of the hierarchy editor and can be assigned directly.

The following information is displayed for each measurement device in the corresponding menu item:

  • Measurement device designation
  • Device type
  • Phase (L1, L2, L3, L4 or the respective sum of the phases)
  • Serial number (via mouseover)
  • If the balance of active energy is transferred, this is displayed

Note that the data from the measurement devices are only transferred to the GridVis® Cloud. Configuration of the meters in the GridVis® Cloud is not possible. Use GridVis® Desktop to configure the measurement devices.

Info
titleInfo

Measurement devices that are not automatically detected and read out by the GridVis® Cloud can be added using the Manual Data Point button. These are then used in the same way as automatically detected data points. Note, however, that with manual data points, the data must be maintained manually.

Info
titleHinweis

Only values that are also transferred via the Cloud Connector can be displayed in the data point list.

A prerequisite for transferring values from Janitza measurement devices with memory is a correct and complete recording configuration. For a description of the necessary recording configuration, see Configuring Janitza meters.

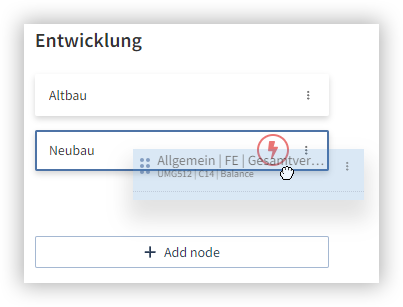

Assign data points

The data points of the measurement devices from the accordion menu can be assigned to the created hierarchy nodes using drag and drop:

  • Find the corresponding data point in the list in the accordion menu, click on it and hold down the left mouse button.
  • Drag the data point into the previously created hierarchy with the mouse button held down.
  • Place the datapoint on the hierarchy node to which you want to assign the datapoint.
  • Release the left mouse button so that the data point is assigned to the selected hierarchy node. A symbol with the corresponding medium of the data point appears in the row of the selected hierarchy node.

You can check the correct assignment by placing the mouse pointer on the corresponding media symbol at a hierarchy node. The name of the assigned measurement device, as well as its additional information, are displayed in a tooltip.

Info
titleHINWEIS!

Only one data point can be assigned to a hierarchy node per medium.

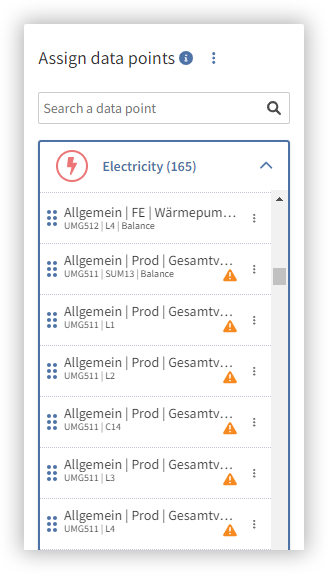

Notes on data points

In the accordion menu, a notice symbol is displayed for the data points if there is a problem with them.

This symbol appears if the last measured values of the measurement devices available in the GridVis® Cloud are older than 1 hour. In this case, the values are not up to date and there may be a communication problem.

Check the connection between the Cloud Connector and the measurement device(s) using the Cloud Connector's integrated web interface.

Remove data points

Data points assigned to a hierarchy node can be removed from this assignment and then reassigned. In the hierarchy editor, navigate to the appropriate hierarchy node from which you want to remove an associated data point.

  • Navigate to the respective node in the hierarchy editor.
  • Click on the 3-point menu of the node.
  • Select the Remove data point action item.
  • Select the data points you want to remove.
  • Click the Remove.

Renaming and removing manual data points

Data points that were added manually can also be renamed and removed, unlike automatically detected data points. Proceed as follows to remove a manual data point:

  • Locate the appropriate manual data point in the list in the accordion menu.
  • Click on the 3-point menu of the manual data point.
  • Select the Delete action item.
  • A dialog opens to confirm whether the manual data point should really be deleted.
  • Confirm the deletion by clicking the Delete.

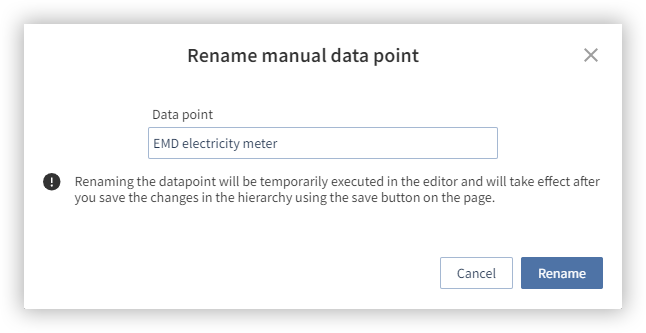

Proceed as follows to rename a manual data point:

  • Locate the appropriate manual data point in the list in the accordion menu.
  • Click on the 3-point menu of the manual data point.
  • Select the Rename action item.
  • A dialog opens in which you can enter the new name of the manual data point.
  • Confirm the new name of the manual data point by clicking the Rename.

Sv translation
languageit

Punti di dati nel menu a fisarmonica

Gli strumenti di misura integrati e monitorati in locale nel Cloud Connector vengono automaticamente visualizzati nell'editor di gerarchie nel menu a fisarmonica e possono essere assegnati direttamente.

Le seguenti informazioni vengono visualizzate per ciascuno strumento di misura nella voce di menu corrispondente:

  • Designazione degli strumenti di misura
  • Tipo di dispositivo
  • Fase (L1, L2, L3, L4 o rispettiva somma delle fasi)
  • Numero di serie (tramite passaggio del mouse)
  • Se il bilancio dell'energia attiva viene trasferito, quest'ultimo viene visualizzato

Si noti che i dati degli strumenti di misura vengono trasferiti solo a GridVis® Cloud. Non è possibile configurare i contatori in GridVis® Cloud. Per configurare strumenti di misura, utilizzare GridVis® Desktop.

Info
titleInfo

Gli strumenti di misura che non vengono riconosciuti e letti automaticamente da GridVis® Cloud possono essere aggiunti utilizzando il tasto Punto di dati manuale. Questi ultimi vengono utilizzati allo stesso modo dei punti di dati riconosciuti automaticamente. Si noti, tuttavia, che i dati devono essere aggiornati manualmente per i punti dati manuali.

Info
titleNota

Solo i valori trasferiti anche tramite il Cloud Connector possono essere visualizzati nell'elenco dei punti di dati.

Un prerequisito per la trasmissione dei valori dagli strumenti di misura Janitza dotati di memoria è una configurazione corretta e completa della registrazione. Per una descrizione della configurazione di registrazione necessaria, consultare la sezione Configurazione degli strumenti di misura Janitza.

Image Added

Assegna i punti dati

I punti di dati degli strumenti di misura del menu a fisarmonica possono essere assegnati ai nodi della gerarchia creati mediante trascinamento:

  • Cercare il punto di dati corrispondente nell'elenco del menu a fisarmonica, fare clic su di esso e tenere premuto il tasto sinistro del mouse.
  • Tenere premuto il tasto del mouse e trascinare il punto di dati nella gerarchia precedentemente creata.
  • Posizionare il punto di dati sul nodo della gerarchia a cui si vuole assegnare il punto di dati.
  • Rilasciare il tasto sinistro del mouse per assegnare il punto di dati al nodo gerarchico selezionato. Nella riga del nodo gerarchico selezionato viene visualizzata un'icona con la risorsa corrispondente al punto di dati.

È possibile verificare la corretta assegnazione posizionando il puntatore del mouse sul simbolo del supporto corrispondente in un nodo della gerarchia. Il nome del dispositivo di misura assegnato e le sue informazioni aggiuntive vengono visualizzate in un tooltip.

Info
titleNOTA!

A un nodo della gerarchia può essere assegnato un solo punto di dati per ciascuna risorsa.


Image Added

Note sui punti di dati

Nel menu a fisarmonica viene visualizzato un simbolo di suggerimento per i punti di dati che presentano un problema.

Questo simbolo viene visualizzato se le ultime letture degli strumenti di misura disponibili in GridVis® Cloud sono antecedenti a 1 ora. In questo caso, i valori non sono aggiornati e potrebbe esserci un problema di comunicazione.

Verificare la connessione tra il Cloud Connector e gli strumenti di misura tramite l'interfaccia web integrata del Cloud Connector.


Image Added

Rimuovere punti di dati

I punti di dati assegnati a un nodo della gerarchia possono essere rimossi da questa assegnazione quindi riassegnati. Nell'editor di gerarchie, spostarsi sul nodo gerarchico pertinente da cui si desidera rimuovere un punto di dati assegnato.

  • Spostarsi sul nodo corrispondente nell'editor di gerarchie.
  • Fare clic sul Menu 3 punti del nodo.
  • Selezionare l’azioneRimuovi punto di dati.
  • Selezionare i punti di dati che si desidera rimuovere.
  • Fare clic sul pulsanteRimuovi.

Image Added

Rinominare e rimuovere i punti di dati manuali

A differenza dei punti di dati riconosciuti automaticamente, i punti dati aggiunti manualmente possono essere rinominati e rimossi. Per rimuovere un punto di dati manuale, procedere come segue:

  • Cercare il punto di dati manuale corrispondente nell'elenco del menu a fisarmonica.
  • Fare clic sul Menu 3 punti del punto di dati manuale.
  • Selezionare l'azione Elimina.
  • Si apre una finestra di dialogo per confermare se il punto di dati manuale deve essere effettivamente eliminato.
  • Confermare l'eliminazione facendo clic sul pulsante Elimina.


Per rinominare un punto di dati manuale, procedere come segue:

  • Cercare il punto di dati manuale corrispondente nell'elenco del menu a fisarmonica.
  • Fare clic sul Menu 3 punti del punto di dati manuale.
  • Selezionare l'azione Rinomina.
  • Si apre una finestra di dialogo in cui inserire il nuovo nome del punto di dati manuale.
  • Confermare il nuovo nome del punto di dati manuale facendo clic sul pulsante Rinomina.

Image AddedImage Added

Sv translation
languagees

Puntos de datos en el menú de acordeón

Los dispositivos de medición que se integran y monitorizan localmente en el Cloud Connector aparecen automáticamente en el menú de acordeón del editor de jerarquía y pueden asignarse directamente.

Para cada dispositivo de medición se muestran las siguientes informaciones en la entrada de menú correspondiente:

  • Denominación del dispositivo de medición
  • Tipo de dispositivo
  • Fase (L1, L2, L3, L4 o la respectiva suma de las fases)
  • Número de serie (situando encima el ratón)
  • Si se transfiere el balance de la energía activa, esto se visualiza

Tenga en cuenta que los datos de los dispositivos de medición solamente se transfieren a GridVis® Cloud. Una configuración de los contadores en GridVis® Cloud no es posible. Para la configuración de los dispositivos de medición, utilice GridVis® Desktop.

Info
titleInformación

Los dispositivos de medición que no son detectados y leídos automáticamente por GridVis® Cloud pueden agregarse a través del botón Punto de datos manual. A continuación, estos se utilizan al igual que los puntos de datos detectados automáticamente. Sin embargo, tenga en cuenta que en los puntos de datos manuales los datos tienen que mantenerse manualmente.

Info
titleAviso

En la lista de puntos de datos solo pueden mostrarse valores que también se transfieren a través del Cloud Connector.

El requisito para la transferencia de valores de los dispositivos de medición de Janitza con memoria es una configuración de registro correcta y completa. En “Configuración de dispositivos de medición de Janitza” encontrará una descripción de la configuración de registro necesaria.

Image Added

Asignar puntos de datos

Los puntos de datos de los dispositivos de medición del menú de acordeón pueden asignarse a los nodos de jerarquía creados mediante “arrastrar y soltar”:

  • Busque el punto de datos correspondiente en la lista del menú de acordeón, haga clic en el mismo y mantenga pulsado el botón izquierdo del ratón.
  • Arrastre el punto de datos con el botón del ratón pulsado a la jerarquía anteriormente creada.
  • Sitúe el punto de datos en el nodo de jerarquía al que desee asignar el punto de datos.
  • Suelte el botón izquierdo del ratón, de modo que el punto de datos es asignado al nodo de jerarquía seleccionado. En la fila del nodo de jerarquía seleccionado aparecerá un símbolo con el medio correspondiente del punto de datos.

Usted puede comprobar la asignación correcta situando el puntero del ratón encima del símbolo del medio correspondiente en un nodo de jerarquía. La denominación del dispositivo de medición asignado, así como las informaciones adicionales del mismo, se muestran en un cuadro emergente.

Info
title¡AVISO!

Por cada medio solo puede asignarse un punto de datos a un nodo de jerarquía.

Image Added

Avisos acerca de puntos de datos

En el menú de acordeón se muestra un símbolo de aviso acerca de los puntos de datos si estos presentan un problema.

Este símbolo aparece si los últimos valores de medición de los dispositivos de medición disponibles en GridVis® Cloud tienen una antigüedad superior a 1 hora. En este caso, los valores ya no son actuales y posiblemente exista un problema de comunicación.

Compruebe la conexión entre el Cloud Connector y el (los) dispositivo(s) de medición a través de la interfaz web integrada del Cloud Connector.


Image Added

Eliminar puntos de datos

Los puntos de datos que estén asignados a un nodo de jerarquía pueden eliminarse de dicha asignación y, a continuación, volver a asignarse. Navegue en el editor de jerarquía al nodo de jerarquía correspondiente del que desee eliminar un punto de datos asignado.

  • Navegue en el editor de jerarquía al nodo correspondiente.
  • Haga clic en el menú de tres puntos del nodo.
  • Seleccione la opciónEliminar punto de datos.
  • Seleccione los puntos de datos que desee eliminar.
  • Haga clic en el botónEliminar.

Image Added

Cambiar de nombre y eliminar puntos de datos manuales

A diferencia de los puntos de datos detectados automáticamente, los puntos de datos agregados manualmente también pueden cambiarse de nombre y eliminarse. Para eliminar un punto de datos manual, proceda de la siguiente manera:

  • Busque el punto de datos manual correspondiente en la lista del menú de acordeón.
  • Haga clic en el menú de tres puntos del punto de datos manual.
  • Seleccione la opción Borrar.
  • Se abre un cuadro de diálogo para confirmar si realmente debe borrarse el punto de datos manual.
  • Confirme la eliminación haciendo clic en el botón Borrar.


Para cambiar de nombre un punto de datos manual, proceda de la siguiente manera:

  • Busque el punto de datos manual correspondiente en la lista del menú de acordeón.
  • Haga clic en el menú de tres puntos del punto de datos manual.
  • Seleccione la opción Cambiar de nombre.
  • Se abre un cuadro de diálogo. Introduzca aquí el nuevo nombre del punto de datos manual.
  • Confirme el nuevo nombre del punto de datos manual haciendo clic en el botón Cambiar de nombre.

Image AddedImage Added
