Gültig für

GridVis-Editionen	Software-Plattform
Image Modified	Image Modified

Beschreibung

Mit dem RCM-Report (Residual Current Monitoring) analysieren und bewerten Sie Differenzstromverletzungen. Sie erhalten aussagekräftige Statistiken von Grenzwertüberschreitungen mit allgemeinen und graphisch hervorgehobenen Übersichten. Die Funktion RCM-Report beinhaltet:

Die Einstellung von bis zu 4 Grenzwert-Level.
Die Unterstützung des dynamischen Grenzwerts (RCM-Messgeräte).
Den optimierten Report für Differenzströme (L5, L6, UMG 20CM)
Die optische Hervorhebung des Gesamtergebnisses.
Die Wahl zwischen 2 Design-Vorlagen und die Ausgabe im PDF- und XLS-Format.

Info

title	Bitte beachten!Hinweis

Um Ihren RCM-Report zu konfigurieren, benötigen Sie die aufgezeichneten Werte (historische Werte) Ihres RCM-fähigen Messgeräts. Überprüfen Sie im Benutzerhandbuch Ihres Messgeräts, ob es RCM-fähig ist.

Konfiguration eines RCM-Reports

Den RCM-Report konfigurieren Sie wie folgt:

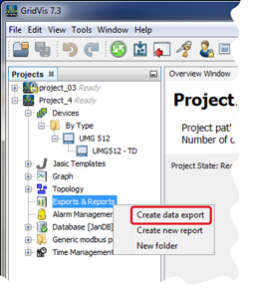

Klicken Sie mit einem Rechtsklick der Maus auf das Verzeichnis Exporte & Reporte im Fenster Projekte und im erscheinenden Kontextmenü auf den Eintrag Daten Export erstellen

.

Es startet der Assistent Neuen Datenexport konfigurieren:

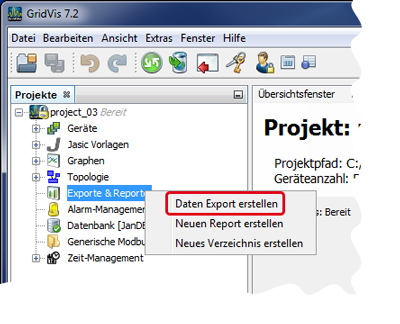

Abb.: Verzeichnis Exporte & Reporte im Fenster Projekte

Image Removed

Schritt Skript auswählen:

Parameter/FunktionAuswahlliste Skript

Pos.

Beschreibung

1

Wahl des Skripts für den RCM-Report:

RCM-Report

2

Beschreibung des Skripts

Funktionsbeschreibung des RCM-Reports (Export-Skripts):

Aussagekräftige Statistiken von Grenzwertüberschreitungen.
Unterstützung von Geräten mit dynamischer Funktionalität von Grenzwertüberschreitungen (z. B. UMG96RM-E).
Statusübersicht mit Signalfarben für eine allgemeine Übersicht.

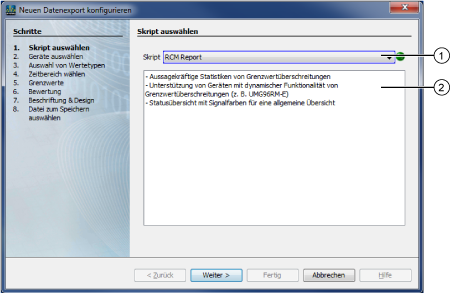

Abb.: Assistent Neuen Datenexport konfigurieren - Schritt Skript auswählen

Image Removed

Image Added

Schritt Geräte auswählen:

Pos.

Schritt Geräte auswählen:

Parameter/FunktionEingabefeld Filter

Pos.

Beschreibung

1

Such- und Sortierfilter-Funktion.

Nützlich, bei größerer Anzahl von Messgeräten (Messstellen).

2

Checkbox

Geräte

mit markierter Checkbox kommen in die Bewertung (Report).

Info

title	Hinweis

:

Der RCM-Datenexport entscheidet abhängig vom Gerätetyp ggf. anhand der verfügbaren Werte, ob ein Gerät RCM zur Verfügung stellen kann oder nicht. Sollten in der Geräteauswahl Geräte der o. g. unterstützten Gerätetypen fehlen, dann sind diese höchstwahrscheinlich noch nicht ausgelesen worden. Nach einer Auslesung sollten sie im Geräteauswahl-Fenster des Datenexports sichtbar sein.

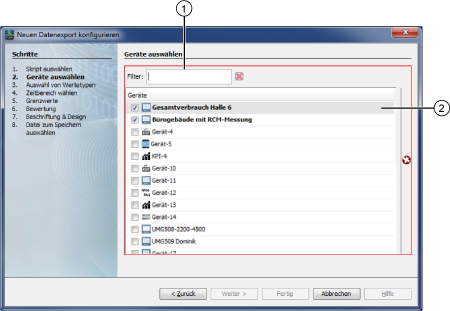

Abb.: Assistent Neuen Datenexport konfigurieren - Schritt Geräte auswählen

Schritt Auswahl von Wertetypen (Messwert-Auswahl):

Parameter/FunktionEingabefeld FilterListe/Checkbox Wertetypen

Pos.

Beschreibung

1

Such- und Sortierfilter-Funktion.

2

Wertetypen (Messwerte) mit markierter Checkbox kommen in die Bewertung (Report).

Für den RCM-Report die Wertetypen: Strom effektiv L5 und L6

.

Abb

.

: Assistent Neuen Datenexport konfigurieren - Schritt Auswahl von Wertetypen

Schritt Zeitbereich wählen:

StartEnde

Pos.

Parameter/Funktion

Beschreibung

1

Über die Auswahllisten konfigurieren Sie die Startzeit des Bewertungszeitraums Ihres RCM-Reports.

Blau eingefasste Auswahllisten zeigen gültige Bewertungszeiträume.

2

Über die Auswahllisten konfigurieren Sie die Endzeit des Bewertungszeitraums Ihres RCM-Reports.

Blau eingefasste Auswahllisten zeigen gültige Bewertungszeiträume.

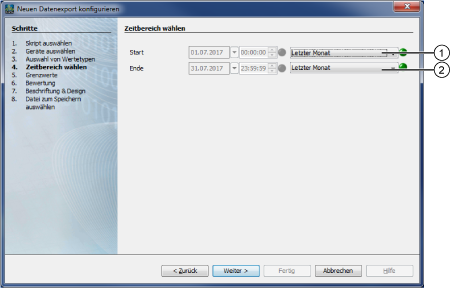

Abb.: Assistent Neuen Datenexport konfigurieren - Schritt Zeitbereich wählen

Schritt Grenzwerte (Schwellenwerte):

Checkbox/Eingabefeld/Auswahlliste
Grenzwert Checkbox/Eingabefeld/AuswahllisteGrenzwert .

Pos.

Parameter/Funktion

Beschreibung

1

Beschreibung

1

Voreinstellung:

Checkbox: markiert
Eingabefeld: 30
Auswahlliste: mA (2. Option A)

2

Voreinstellung:

Checkbox: markiert
Eingabefeld: 100
Auswahlliste: mA (2. Option A)

3

Checkbox/Eingabefeld/Auswahlliste
Grenzwert 3

Voreinstellung:

Checkbox: markiert
Eingabefeld: 300
Auswahlliste: mA (2. Option A)

4

Checkbox/Eingabefel/Auswahlliste
Grenzwert 4

Voreinstellung:

Checkbox: off
Eingabefeld: leer
Auswahlliste: mA (2. Option A)

5

Checkbox
Dynamischer Grenzwert

Voreinstellung:

Checkbox: off

Info

title	Hinweis

Grenzwerte werden von Aufzeichnungen (historischen Werten) übernommen!

Nur Messgeräte die den dynamischen Grenzwert historisch aufzeichnen, unterstützen die Funktion des dynamischen Grenzwerts

Abb

.

: Assistent Neuen Datenexport konfigurieren - Schritt Grenzwerte

Schritt Bewertung

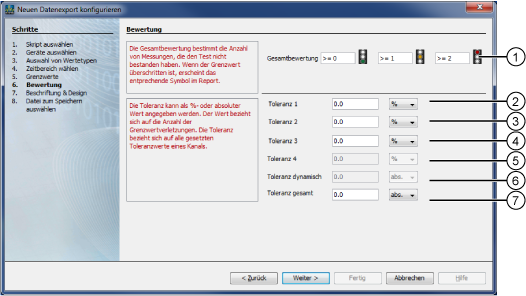

Abb.: Assistent Neuen Datenexport konfigurieren - Schritt Bewertung

Parameter/FunktionEingabefeld / AuswahllisteEingabefeld / AuswahllisteEingabefeld / Auswahlliste
Toleranz Grenzwert 4Eingabefeld / Auswahlliste
Toleranz dynamischer Grenzwert

Pos.		Beschreibung
1	Eingabefelder Die Gesamtbewertung (Ampel-Bewertung) "_{Image Removed}", "_{Image Removed}", "_{Image Removed}" Die Gesamtbewertung zeigt die Anzahl der Messpunkte (Messungen) mit Grenzwertverletzungenzeigt die Anzahl der Messpunkte (Messungen) mit Grenzwertverletzungen. Je nach eingestellter Anzahl von Messpunkten (Messungen), erscheint die entsprechende Ampel im RCM-Report. Die Zeichen >= stehen permanent vor der Ziffer. Die Ziffer ist konfigurierbar. Voreinstellungen (Beispiel Ampel-Bewertung): Ampel grün: >= 0 - Jede Messung hat die Bewertung bestanden. Ampel gelb: >=1 - Ab einer Anzahl von - 1 Messung außerhalb der Grenzwerte - erscheint die gelbe Ampel im RCM-Report. Ampel rot: >=2 - Ab einer Anzahl von - 2 Messungen außerhalb der Grenzwerte - erscheint die rote Ampel im RCM-Report.
2	Eingabefeld / Auswahlliste Toleranz Grenzwert 1	Die Toleranz konfigurieren Sie als Relativwert (%) oder als Absolutwert. Der Wert bezieht sich auf die Anzahl der Grenzwertverletzungen. Voreinstellung: Eingabefeld: 0,0 Auswahlliste: % (oder abs.)
3	Toleranz Grenzwert 2	Die Toleranz konfigurieren Sie als Relativwert (%) oder als Absolutwert. Der Wert bezieht sich auf die Anzahl der Grenzwertverletzungen. Die Eingabe des Werts ist aktiv, wenn im Schritt Grenzwerte die Checkbox Grenzwert 2 markiert wurde. Voreinstellung: Eingabefeld: 0,0 Auswahlliste: % (oder abs.)
4	Toleranz Grenzwert 3	Die Toleranz konfigurieren Sie als Relativwert (%) oder als Absolutwert. Der Wert bezieht sich auf die Anzahl der Grenzwertverletzungen. Die Eingabe des Werts ist aktiv, wenn im Schritt Grenzwerte die Checkbox Grenzwert 3 markiert wurde. Voreinstellung: Eingabefeld: 0,0 Auswahlliste: % (oder abs.) Die Eingabe des Werts ist aktiv, wenn im Schritt "Grenzwerte" die Checkbox markiert wurde.
5		Die Toleranz konfigurieren Sie als Relativwert (%) oder als Absolutwert. Der Wert bezieht sich auf die Anzahl der Grenzwertverletzungen. Die Eingabe des Werts ist aktiv, wenn im Schritt Grenzwerte die Checkbox" Grenzwert 4 markiert wurde. Voreinstellung: Eingabefeld: 0,0 Auswahlliste: % (oder abs.) Die Eingabe des Werts ist aktiv, wenn im Schritt Grenzwerte die Checkbox markiert wurde.
6		Die Toleranz konfigurieren Sie als Relativwert (%) oder als Absolutwert. Der Wert bezieht sich auf die Anzahl der Grenzwertverletzungen. Die Eingabe des Werts ist aktiv, wenn im Schritt Grenzwerte die Checkbox Dynamischer Grenzwert markiert wurde. Voreinstellung: Eingabefeld: 0,0 Auswahlliste: abs. (oder %)
7	Eingabefeld / Auswahlliste Toleranz Gesamt (pro Messwerttyp/Messstelle)	Die Toleranz konfigurieren Sie als Relativwert (%) oder als Absolutwert. Die Toleranz Gesamt bezieht sich auf die Anzahl aller Grenzwertverletzungen eines(r) Messwerts. Voreinstellung: Eingabefeld: 0,0 Auswahlliste: abs. (oder %)

Schritt Beschriftung und Design

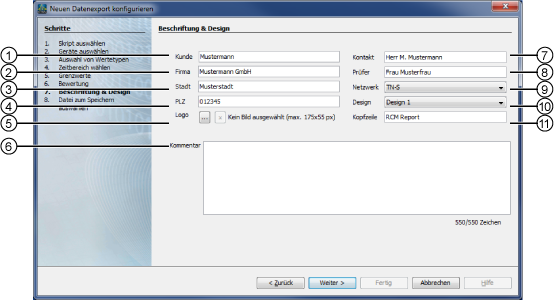

Abb.: Assistent Neuen Datenexport konfigurieren - Schritt Beschriftung und Design

Eingabefeld FirmaEingabefeld OrtEingabefeld PLZSchaltfläche LogoEingabefeld KommentarEingabefeld KontaktAuswahlliste NetzformAuswahlliste Design

Pos.	Parameter/Funktion	Beschreibung
1	Eingabefeld Eintrag Kunde	Eintrag Kunde
2		Eintrag Firma
3		Eintrag Ort
4		Eintrag Postleitzahl
5		Logo, erscheint im Dokumenten-Kopf Ihres RCM-Reports. Erlaubte Formate: tiff, gif, jpg und png mit maximaler Größe von 175 x 55px.
6		Eintrag eines Kommentars
7		Eintrag Name Ansprechpartner(-in)
8	Eingabefeld Prüfer(-in)	Eintrag Name Prüfer(-in)
9		Voreinstellung: TN-S Weitere Einstellungen: TT, TN-C-S, Andere Bei Einstellung Andere bleibt die Zelle Netzform im RCM-Report leer.
10		Es stehen 2 Designvorlagen (Erscheinungsbilder) für RCM-Reporte zur Verfügung.
11	Eingabefeld Überschrift	Eintrag einer Überschrift.

Schritt Datei zum speichern auswählen

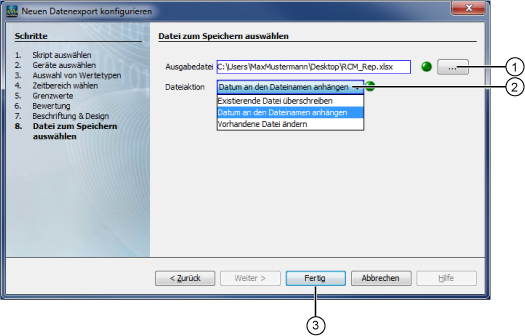

Abb.: Assistent Neuen Datenexport konfigurieren - Schritt Datei zum speichern auswählen

Parameter/FunktionEingabefeld Ausgabedatei / Schaltfläche "..."Schaltfläche Fertig Exporte & Reporte

Pos.

Beschreibung

1

Eingabefeld für den Pfad des Speicherorts Ihres RCM-Reports.
Mit der Schaltfläche "..." wählen Sie den Speicherort und das Dateiformat (xlsx, xls oder pdf) Ihres RCM-Reports.

Info

title	Bitte beachten:Hinweis

Die xlsx- und xls-Ausgabe ist für die aktuelle Microsoft Excel Anwendung optimiert! Die korrekte Darstellung in anderen Anwendungen wird nicht gewährleistet!

2

Auswahlliste Dateiaktion

Existierende Datei überschreiben - Überschreibt den bestehenden RCM-Report.
Datum an den Dateinamen anhängen - Erstellt einen weiteren RCM-Report.
Vorhandene Datei ändern -

3

Ein Klick öffnet das Dialogfeld Eingabe des Namens für das Export-Skript.
Ihr konfigurierter RCM-Report erscheint unter dem Eintrag

Datenexporte im Fenster Projekte der Software GridVis.

RCM-Report (Datenexport) ausführen:

Ein Klick mit der rechten Maustaste auf den konfigurierten RCM-Export im Verzeichnis Exporte & Reporte Datenexporte des Fensters Projekte öffnet das Kontextmenü mit folgenden Funktionen:

Pos.

2345

Parameter/Funktion	Beschreibung
1	Datenexport ausführen: Ein Klick auf den Eintrag Datenexport ausführen startet die Aktion. Ein unbestimmter Ladebalken in der Statusleiste der Softwareoberfläche GridVis begleitet die Aktion. Ein Doppelklick auf Ihren zuvor erstellten RCM-Report im Verzeichnis Exporte & Reporte im Datenexporte im Fenster Projekte führt ebenfalls einen Datenexport aus. Je nach Konfiguration des Schritts Datei zum speichern auswählen liegt Ihr RCM-Report als xlsx-, xls- oder pdf-Datei im gewählten Verzeichnis.
Datenexport editieren: Ein Klick auf den Eintrag führt in die Konfiguration Ihres Datenexports (Fenster Datenexport editieren).
Datenexport planen: Ein Klick auf den Eintrag führt in den Dialog Zeitplankonfiguration.
Umbenennen: Ein Klick auf den Eintrag öffnet ein Dialogfenster. Ändern Sie den Namen für Ihren RCM-Report im Eingabefeld und bestätigen Sie mit OK.
Löschen: Ein Klick auf den Eintrag löscht über ein Dialogfenster Ihren RCM-Report.

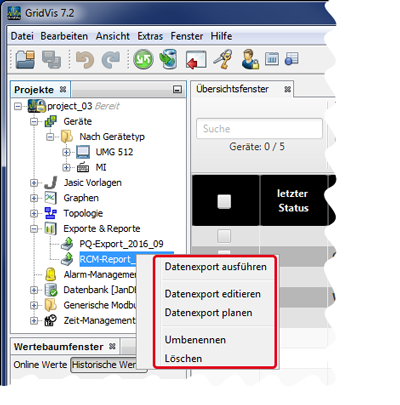

Abb.: Fenster Projekte - Verzeichnis Exporte & Reporte - RCM-Report

Image Removed

Abb.: Statusleiste der Softwareoberfläche GridVis

Image Removed

Glossar

Messstelle

Dem aufzeichnenden Messgerät (UMG) zugeordnete Benennung.

Messwert

Aufgezeichneter Wertetyp des Messgeräts, z.B. Spannung effektiv L1 oder Strom effektiv Summe L1..L3, uvm.
Für einen RCM-Report die Wertetypen: Strom effektiv L5 und L6.

Kanal oder Messkanal

Messphasen, z.B. L1, L2, L3, usw.

Messpunkt(e) oder Messung(en)

Über einen Zeitraum gemessene Werte eines Messwerts.

Inhalt

style	circle

Pos.	Parameter/Function	Description
1	Entry field "Filter"	Search and sort filter function. Useful for larger numbers of measuring devices (measurement sites).
2	Checkbox "Devices"	Devices with a marked checkbox are included in the evaluation (report).

Pos.	Parameter/Function	Description
1	Entry field "Filter"	Search and sort filter function.
2	List/Checkbox "Value Types"	Value types (measurement values) with a marked checkbox are included in the evaluation (report). For the RCM report, the value types: Effective current "L5," and "L6."

Pos.	Parameter/Function	Description
1	Start	Configure the starting time of the evaluation period for your RCM report with the option lists. Option lists appearing in "Blue" show the valid evaluation periods.
2	Stop	Configure the stopping time of the evaluation period for your RCM report with the option lists. Options lists appearing in "Blue" show the valid evaluation periods.

Pos.	Parameter/Function	Description
1	Entry fields overall evaluation (traffic light evaluation) "_{Image Removed}", "_{Image Removed}", "_{Image Removed}"	The overall evaluation shows the number of measurement points (measurements) with threshold violations. Depending on the set number of measurement points (measurements), the corresponding traffic light will appear in the RCM report. The symbols ">=" are fixed permanently in front of the digit. The digit is configurable. Presets (Example: "Traffic Light Evaluation"): Traffic light "green":>= 0- Every measurement passed the evaluation. Traffic light "yellow": >=1- For more than - 1 measurement outside the thresholds - the "yellow" traffic light will appear in the RCM report. Traffic light "red": >=2- For more than - 2 measurements outside the thresholds - the "red" traffic light will appear in the RCM report.
2	Entry field/ Option list "Tolerance Threshold 1"	You can configure the tolerance as a relative value (%) or an absolute value. The value is based on the number of threshold violations. Preset: Entry field: "0.0" Option list: "%" (or "abs.")
3	Entry field/ Option list "Tolerance Threshold 2"	You can configure the tolerance as a relative value (%) or an absolute value. The value is based on the number of threshold violations. The entry of the value is active if in the step "Thresholds," the checkbox "Threshold 2" was marked. Preset: Entry field: "0.0" Option list: "%" (or "abs.")
4	Entry field/ Option list "Tolerance Threshold 3"	You can configure the tolerance as a relative value (%) or an absolute value. The value is based on the number of threshold violations. The entry of the value is active if in the step "Thresholds," the checkbox "Threshold 3" was marked. Preset: Entry field: "0.0" Option list: "%" (or "abs.") The entry of the value is active if in the step "Thresholds," the checkbox was marked.
5	Entry field/ Option list "Tolerance Threshold 4"	You can configure the tolerance as a relative value (%) or an absolute value. The value is based on the number of threshold violations. The entry of the value is active if in the step "Thresholds," the checkbox "Threshold 4" was marked. Preset: Entry field: "0.0" Option list: "%" (or "abs.") The entry of the value is active if in the step "Thresholds," the checkbox was marked.
6	Entry field/ Option list "Tolerance Dynamic Threshold"	You can configure the tolerance as a relative value (%) or an absolute value. The value is based on the number of threshold violations. The entry of the value is active if in the step "Thresholds," the checkbox "Dynamic Threshold" was marked. Preset: Entry field: "0.0" Option list: "abs." (or "%")
7	Entry field/ Option list "Total Tolerance" (per measurement type / measurement site)	You can configure the tolerance as a relative value (%) or an absolute value. The "Total Tolerance" is based on the number of all threshold violations of a measurement value. Preset: Entry field: "0.0" Option list: "abs." (or "%")

Pos.	Parameter/Function	Description
1	Entry field "Client"	Entry Client
2	Entry field"Company"	Entry Company
3	Entry field"City"	Entry City
4	Entry field"Postal code"	Entry Postal code
5	Button "Logo"	Logo, appears in the document header of your RCM report. Allowed formats: tiff, gif, jpg and png with a maximum size of 175 x 55px.
6	Entry field"Comment"	Entry of a comment
7	Entry field"Contact"	Entry "Name of Contact Person"
8	Entry field"Examiner"	Entry "Name of Examiner"
9	Option list"Network Type"	Preset: TN-S Further settings: TT, TN-C-S, Other For the setting "Other," the line "Network Type" in the RCM report remains blank.
10	Option list"Design"	There are 2 design templates (layouts) available for RCM reports.
11	Entry field"Headline"	Entry of a headline.

Seitenhierarchie

Versionen im Vergleich

Alte Version 10

Neue Version 11

Schlüssel

Links

Hilfe

Intranet-Tools

Pos.	Parameter/Function	Description
1	Execute data export	Single-click on the entry "Execute Data Export" to initiate the action. This is accompanied by a non-defined progress bar in the status bar of the "GridVis" software interface. Double-clicking on the previously created "RCM Report" in the directory "Exports & Reports" in the "Projects" window will also start a data export. Depending on the configuration of the step "Select File to Save" your RCM report will be available as a xlsx, xls or pdf file in the selected directory.
2	Edit data export	Single-click on the entry to enter the configuration of your data export ( "Edit Data Export" window).
3	Plan data export	Single-click on the entry to enter the dialog "Schedule Configuration."
4	Rename	Single-click on the entry to enter a dialog box. change the name for your "RCM Report"in the entry field and confirm with "OK."
5	Delete	Single-clicking on the entry "deletes" your "RCM Report"via a dialog box.

Measurement site	The designation assigned to the measuring device (UMG) making the recording.
Measurement value	Recorded value type of the measuring device, e.g. "Effective voltage L1" or "Effective current total L1..L3", etc. For an RCM report, the value types: Effective current "L5" and "L6."
Channel or Measurement channel	Measurement phases, e.g. L1, L2, L3, etc.
Measurement point(s) or measurement(s)	Measured values of a measurement value over a time period.

Pos.	Parámetro/Función	Descripción
1	Campo de entrada «Filtro»	Función para filtrar el orden y la búsqueda. Útil para cantidades grandes de dispositivos de medición (puntos de medición).
2	Casilla de verificación «Dispositivos»	Los dispositivos con la casilla de verificación marcada se incluyen en la evaluación (informe).

Pos.	Parámetro/Función	Descripción
1	Campo de entrada «Filtro»	Función para filtrar el orden y la búsqueda.
2	Lista/Casilla de verificación «Tipos de valores»	Los tipos de valores (valores de medición) con la casilla de verificación marcada se incluyen en la evaluación (informe). Tipos de valores para informe RCM: Corriente efectiva «L5» y «L6».

Pos.	Parámetro/Función	Descripción
1	Inicio	A través de las listas de selección puede configurar el tiempo de inicio del periodo de tiempo de la evaluación de su informe RCM. Las listas de selección con borde «azul» muestran los periodos de tiempo válidos para la evaluación.
2	Finalización	A través de las listas de selección puede configurar el tiempo de finalización del periodo de tiempo de la evaluación de su informe RCM. Las listas de selección con borde «azul» muestran los periodos de tiempo válidos para la evaluación.

Pos.	Parámetro/Función	Descripción
1	Campos de entrada de la evaluación total (evaluación por semáforo) «_{Image Removed}», «_{Image Removed}», «_{Image Removed}»	La evaluación total muestra la cantidad de puntos de medición (mediciones) con infracciones de los valores límites. En función de la cantidad establecida de puntos de medición (mediciones), aparece el correspondiente semáforo en el informe RCM . Los caracteres «>=» siempre preceden al número. El número puede configurarse. Ajustes predeterminados (ejemplo de «evaluación por semáforo»): Semáforo «verde»:>= 0- todas las mediciones han superado la evaluación. Semáforo «amarillo»: >=1- a partir de una cantidad de 1 medición fuera de los valores límites; aparece el semáforo «amarillo» en el informe RCM. Semáforo «rojo»: >=2- a partir de una cantidad de 2 mediciones fuera de los valores límites; aparece el semáforo «rojo» en el informe RCM.
2	Campo de entrada/ Lista de selección «Tolerancia del valor límite 1»	Puede configurar la tolerancia como valor relativo (%) o valor absoluto. El valor se refiere a la cantidad de infracciones de los valores límite. Ajuste predeterminado: Campo de entrada: «0,0» Lista de selección: «%» (o «abs.»)
3	Campo de entrada/ Lista de selección «Tolerancia del valor límite 2»	Puede configurar la tolerancia como valor relativo (%) o valor absoluto. El valor se refiere a la cantidad de infracciones de los valores límite. La entrada del valor está activa si en el paso «Valores límite» se marcó la casilla de verificación «Valor límite 2» . Ajuste predeterminado: Campo de entrada: «0,0» Lista de selección: «%» (o «abs.»)
4	Campo de entrada/ Lista de selección «Tolerancia del valor límite 3»	Puede configurar la tolerancia como valor relativo (%) o valor absoluto. El valor se refiere a la cantidad de infracciones de los valores límite. La entrada del valor está activa si en el paso «Valores límite» se marcó la casilla de verificación «Valor límite 3» . Ajuste predeterminado: Campo de entrada: «0,0» Lista de selección: «%» (o «abs.») La entrada del valor está activa si en el paso «Valores límite» se marcó la casilla de verificación.
5	Campo de entrada/ Lista de selección «Tolerancia del valor límite 4»	Puede configurar la tolerancia como valor relativo (%) o valor absoluto. El valor se refiere a la cantidad de infracciones de los valores límite. La entrada del valor está activa si en el paso «Valores límite» se marcó la casilla de verificación «Valor límite 4» . Ajuste predeterminado: Campo de entrada: «0,0» Lista de selección: «%» (o «abs.») La entrada del valor está activa si en el paso «Valores límite» se marcó la casilla de verificación.
6	Campo de entrada/ Lista de selección «Tolerancia del valor límite dinámico»	Puede configurar la tolerancia como valor relativo (%) o valor absoluto. El valor se refiere a la cantidad de infracciones de los valores límite. La entrada del valor está activa si en el paso «Valores límite» se marcó la casilla de verificación «Valor límite dinámico» . Ajuste predeterminado: Campo de entrada: «0,0» Lista de selección: «abs.» (o «%»)
7	Campo de entrada/ Lista de selección «Tolerancia total» (por tipo de valor de medición/punto de medición)	Puede configurar la tolerancia como valor relativo (%) o valor absoluto. La «tolerancia total» se refiere a la cantidad total de infracciones de los valores límites de un valor de medición. Ajuste predeterminado: Campo de entrada: «0,0» Lista de selección: «abs.» (o «%»)

Pos.	Parámetro/Función	Descripción
1	Campo de entrada «Cliente»	Entrada del cliente
2	Campo de entrada«Empresa»	Entrada de la empresa
3	Campo de entrada«Lugar»	Entrada del lugar
4	Campo de entrada«C. P.»	Entrada del código postal
5	Botón «Logotipo»	El logotipo aparece en el encabezado del documento de su informe RCM. Formatos permitidos: tiff, gif, jpg y png con un tamaño máximo de 175 x 55 px.
6	Campo de entrada«Comentario»	Entrada para un comentario
7	Campo de entrada«Contacto»	Entrada del «nombre de la persona de contacto»
8	Campo de entrada«Revisor(a)»	Entrada del «nombre del revisor o la revisora»
9	Lista de selección«Forma de red»	Ajuste predeterminado: TN-S Otros ajustes: TT, TN-C-S, otras Si se establece el ajuste «Otras», la celda «Forma de red» queda vacía en el informe RCM.
10	Lista de selección«Diseño»	Se dispone de dos plantillas de diseño (apariencias) para los informes RCM.
11	Campo de entrada«Encabezado»	Entrada para un encabezado.

Pos.	Parámetro/Función	Descripción
1	Ejecutar la exportación de datos	Haciendo clic en el elemento «Ejecutar la exportación de datos» se inicia la acción. La acción está acompañada de una barra de carga indefinida, situada en la barra de estado de la interfaz del software «GridVis». Haciendo doble clic en el «informe RCM» creado anteriormente en el directorio «Exportaciones e informes» de la ventana «Proyectos» también se ejecuta la exportación de los datos. En función de cómo se haya configurado el paso «Seleccionar el archivo que va a guardarse», su informe RCM estará almacenado en el directorio elegido como archivo xlsx, xls o pdf .
2	Editar la exportación de datos	Haciendo clic en el elemento se accede a la configuración de su exportación de datos (ventana «Editar la exportación de datos»).
3	Programar la exportación de datos	Haciendo clic en el elemento se accede al diálogo «Configuración de la programación».
4	Cambiar el nombre	Haciendo clic en el elemento se abre la ventana de diálogo. Cambie el nombre de su «informe RCM»en el campo de entrada y confirme con «Aceptar».
5	Eliminar	Haciendo clic en el elemento «se elimina» su «informe RCM»a través de una ventana de diálogo.

Punto de medición	Denominación asignada al dispositivo de medición (UMG) de registro.
Valor de medición	Tipo de valor registrado del dispositivo de medición; por ejemplo, «Tensión efectiva L1» o «Suma de corriente efectiva L1..L3», entre otros muchos valores. Tipos de valores para un informe RCM: Corriente efectiva «L5» y «L6».
Canal o canal de medición	Fases de medición; por ejemplo, L1, L2, L3, etc.
Punto(s) de medición o medición/mediciones	Los valores de un valor de medición medidos a lo largo de un periodo de tiempo.

Pos.	Parametro/Funzione	Descrizione
1	Campo di immissione ”Filtro”	Funzione di ricerca e filtro. Utile in presenza di un numero elevato di strumenti di misura (punti di misura).
2	Casella di controllo ”Dispositivi”	I dispositivi con una casella di controllo contrassegnata sono inclusi nella valutazione (Report).

Pos.	Parametro/Funzione	Descrizione
1	Campo di immissione ”Filtro”	Funzione di ricerca e filtro.
2	Lista/casella di controllo “Tipi di valori”	I tipi di valori (letture) con una casella di controllo contrassegnata sono inclusi nella valutazione (Report). Per il report RCM, i tipi di valore: Corrente efficace “L5“ e “L6“.

Pos.	Parametro/Funzione	Descrizione
1	Start	Utilizzare gli elenchi di selezione per configurare l'ora di inizio del periodo di valutazione del report RCM. Gli elenchi di selezione con i bordi “blu“ mostrano i periodi di valutazione validi.
2	Fine	Utilizzare gli elenchi di selezione per configurare l'ora di fine del periodo di valutazione del report RCM. Gli elenchi di selezione con i bordi “blu“ mostrano i periodi di valutazione validi.

Pos.	Parametro/Funzione	Descrizione
1	Campi di immissione Valutazione complessiva (valutazione a semaforo) ”_{Image Removed}”, ”_{Image Removed}”, ”_{Image Removed}”	La valutazione complessiva mostra il numero di punti di misura (misure) con superamento di soglia. A seconda del numero di punti di misura (misure) impostato, nel report RCM appare il semaforo corrispondente. I caratteri “>=“ precedono permanentemente la cifra. La cifra è configurabile. Impostazioni predefinite (esempio “valutazione a semaforo“): Semaforo “verde“: >= 0 - Tutte le misure hanno superato la valutazione. Semaforo “giallo“: >=1 - A partire da un numero di - 1 misura al di fuori delle soglie - il semaforo è “giallo“ nel report RCM. Semaforo “rosso“: >=2 - A partire da un numero di - 2 misure al di fuori delle soglie - il semaforo è “rosso“ nel report RCM.
2	Campo di immissione / Elenco di selezione “Tolleranza soglia 1“	La tolleranza può essere configurata come valore relativo (%) o come valore assoluto. Il valore si riferisce al numero di superamenti di soglia. Preimpostazione: Campo di immissione: ”0,0” Elenco di selezione: “%“ (o “sez.“)
3	Campo di immissione / Elenco di selezione “Tolleranza soglia 2“	La tolleranza può essere configurata come valore relativo (%) o come valore assoluto. Il valore si riferisce al numero di superamenti di soglia. L'inserimento del valore è attivo se nel passaggio “Soglie“ la casella di controllo “Soglia 2“ è stata spuntata. Preimpostazione: Campo di immissione: ”0,0” Elenco di selezione: “%“ (o “sez.“)
4	Campo di immissione / Elenco di selezione “Tolleranza soglia 3“	La tolleranza può essere configurata come valore relativo (%) o come valore assoluto. Il valore si riferisce al numero di superamenti di soglia. L'inserimento del valore è attivo se nel passaggio “Soglie“ la casella di controllo “Soglia 3“ è stata spuntata. Preimpostazione: Campo di immissione: ”0,0” Elenco di selezione: “%“ (o “sez.“) L'inserimento del valore è attivo se nel passaggio “Soglie“ la casella di controllo è stata spuntata.
5	Campo di immissione / Elenco di selezione “Tolleranza soglia 4“	La tolleranza può essere configurata come valore relativo (%) o come valore assoluto. Il valore si riferisce al numero di superamenti di soglia. L'inserimento del valore è attivo se nel passaggio “Soglie“ la casella di controllo “Soglia 4“ è stata spuntata. Preimpostazione: Campo di immissione: ”0,0” Elenco di selezione: “%“ (o “sez.“) L'inserimento del valore è attivo se nel passaggio “Soglie“ la casella di controllo è stata spuntata.
6		La tolleranza può essere configurata come valore relativo (%) o come valore assoluto. Il valore si riferisce al numero di superamenti di soglia.	Preimpostazione: Campo di immissione:	0,	0 Elenco di selezione:	% (o sez.	7	)
3	La tolleranza può essere configurata come valore relativo (%) o come valore assoluto.	Il valore si riferisce al numero di	superamenti di soglia	. L'inserimento del valore è attivo se nel passaggio Soglie la casella di controllo Soglia 2 è stata spuntata. Preimpostazione: Campo di immissione:	0,	0 Elenco di selezione:	% (o sez.

Pos.	Parametro/Funzione	Descrizione
1	Campo di immissione ”Cliente”	Voce ”Cliente”.
2	Campo di immissione ”Azienda”	Voce ”Azienda”.
3	Campo di immissione ”Luogo”	Voce ”Luogo”.
4	Campo di immissione ”CAP”	Voce ”codice di avviamento postale”
5	Pulsante ”Logo”	Il logo appare nell'intestazione del documento del report RCM. Formati consentiti: tiff, gif, jpg e png con una dimensione massima di 175 x 55px.
6	Campo di immissione ”Commento”	Inserimento di un commento
7	Campo di immissione ”Contatto”	Voce “Nome referente“
8	Campo di immissione ”Controllore”	Voce “Nome controllore“
9	Elenco di selezione ”Forma della rete”	Preimpostazione: TN-S Altre impostazioni: TT, TN-C-S, altro Con l'impostazione “Altro“ la cella “Forma della rete“ nel report RCM rimane vuota.
10	Elenco di selezione ”Design”	Sono disponibili 2 modelli di design (schemi di rappresentazione) per i report RCM.
11	Campo di immissione ”Titolo”	Inserimento di un titolo.

Pos.	Parametro/Funzione	Descrizione
1	Eseguire l'esportazione dei dati	Facendo clic su ”Eseguire l'esportazione dei dati” inizia l'azione. Una barra di caricamento indeterminata nella barra di stato dell'interfaccia software ”GridVis” accompagna l'azione. Facendo doppio clic sul “Report RCM”, precedentemente creato nella directory “Esportazioni e report” della finestra “Progetti”, si esegue anche l'esportazione dei dati. A seconda della configurazione del passaggio “Selezionare il file da salvare“ il report RCM è disponibile come file xlsx, xls o pdf nella directory selezionata.
2	Modifica dell'esportazione dei dati	Cliccando la voce, si apre la configurazione dell'esportazione dei dati (finestra ”Modifica dell'esportazione dei dati”).
3	Pianificazione dell'esportazione dei dati	Facendo clic sulla voce, si apre la finestra di dialogo ”Configurazione della pianificazione”.
4	Rinomina	Facendo clic sulla voce si apre una finestra di dialogo. Modificare il nome del ”Report RCM” nel campo di immissione e confermare con ”OK”.
5	Cancella	Facendo clic sulla voce si “cancella“ “il report RCM“ tramite una finestra di dialogo.

Punto di misura	Denominazione assegnata allo strumento di misura che registra (UMG).
Lettura	Tipo di valore registrato dello strumento di misura, ad es. “Tensione efficace L1“ o “Somma corrente efficace L1..L3“, ecc. Per un report RCM, i tipi di valore: Corrente efficace “L5“ e “L6“.
Canale o canale di misurazione	Fasi di misura, ad es. L1, L2, L3, ecc.
Punto(i) di misurazione o misurazioni	Valori di una lettura rilevati in un periodo di tempo.

Pos.	Descrizione
1	Voce Cliente.
2	Voce Azienda.
3	Voce Luogo.
4	Voce codice di avviamento postale
5	Il logo appare nell'intestazione del documento del report RCM. Formati consentiti: tiff, gif, jpg e png con una dimensione massima di 175 x 55px.
6	Inserimento di un commento
7	Voce Nome referente
8	Voce Nome controllore
9	Preimpostazione: TN-S Altre impostazioni: TT, TN-C-S, altro Con l'impostazione Altro la cella Forma della rete nel report RCM rimane vuota.
10	Sono disponibili 2 modelli di design (schemi di rappresentazione) per i report RCM.
11	Inserimento di un titolo.

Parametro/Funzione	Descrizione
Esegui esportazione dati	Facendo clic su Esegui esportazione dati inizia l'azione. Una barra di caricamento indeterminata nella barra di stato dell'interfaccia software ”GridVis” accompagna l'azione. Facendo doppio clic sul Report RCM, precedentemente creato nella directory Esportazioni di dati della finestra Progetti, si esegue anche l'esportazione dei dati. A seconda della configurazione del passaggio Selezionare il file da salvare il report RCM è disponibile come file xlsx, xls o pdf nella directory selezionata.
Modifica dell'esportazione dei dati	Cliccando la voce, si apre la configurazione dell'esportazione dei dati (finestra Modifica dell'esportazione dei dati).
Pianifica esportazione dati	Facendo clic sulla voce, si apre la finestra di dialogo Configurazione della pianificazione.
Rinomina	Facendo clic sulla voce si apre una finestra di dialogo. Modificare il nome del Report RCM nel campo di immissione e confermare con OK.
Cancella	Facendo clic sulla voce si cancella il report RCM tramite una finestra di dialogo.
