NAVIGATION Digitaleingang Digitalausgang Analogausgang → Temperatur An welche Kanäle kann ich einen passiven Temperatursensor anschließen?Multifunktionskanäle
Wie stelle ich den Kanal zur Temperaturmessung ein?Schritt 1 : Messgruppenmodus → Einzelmessung SCHRITT 2 - 3 Einstellung in der Geräteübersicht SCHRITT 3 - 3 Temperatureingang konfigurieren
|
| Info | ||
|---|---|---|
| ||
Die Messgruppenmodi haben Einfluss auf die Einstellmöglichkeiten der einzelnen Strom- und Multifunktionskanäle. Was sind Messgruppenmodi? |
Siehe Messgruppenmodus |
. |
Schritt 2: Einstellung in der Geräteübersicht
Konfigurieren Sie die Multifunktionskanäle, um Temperaturen zu messen:
- Klicken Sie in der Geräteübersicht auf einen Multifunktionskanal.
- Wählen Sie
- als Messmodus
- den Eintrag Temperaturmessung
- Optional geben Sie dem Kanal einen Namen.
Im Konfigurationsbereich wird automatisch die Konfigurationskarte zur Temperaturmessung angezeigt.
Schritt 3: Temperatureingang konfigurieren
- Temperatursensor
Wählen Sie den Typ des Temperatursensors:
KTY83
KTY84
PT100
PT1000
- Temperaturoffset
Stellen Sie einen Offset zwischen -50° und +50° ein.
| Sv translation | |||||
|---|---|---|---|---|---|
| |||||

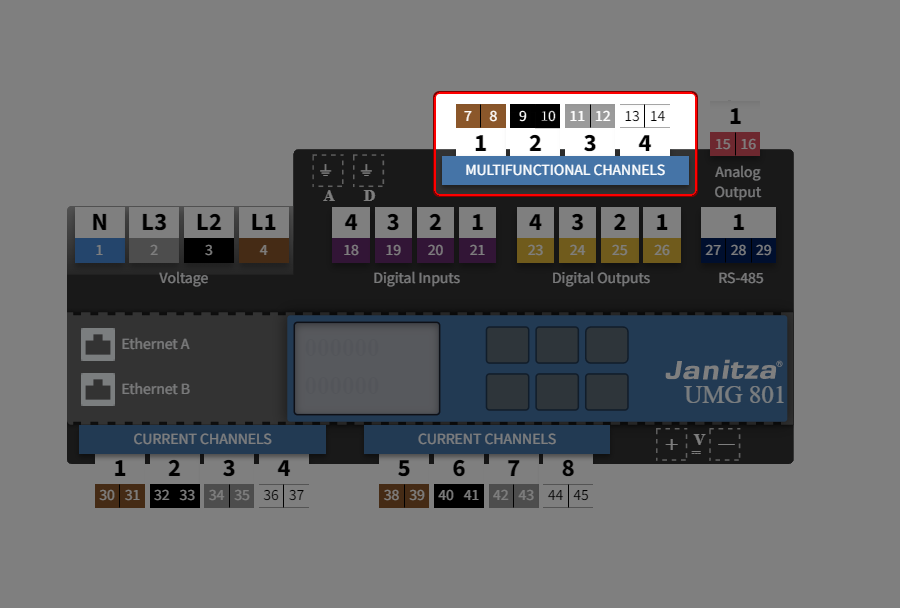

→ Temperature To which channels can I connect a passive temperature sensor?Multifunction channels

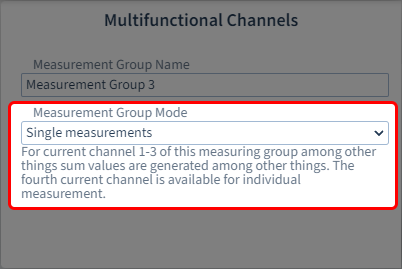

(Click on the thumbnail to enlarge it) How do I set the channel for temperature measurement?Step 1 : Measurement group mode → Single measurement STEP 2 - 3 Setting in the device overview STEP 3 - 3 Configure thermistor input
|
| Info | ||
|---|---|---|
| ||
The measurement group modes have an influence on the setting options of the individual current and multifunction channels. What are measurement group modes? See |
Step 2: Setting in the device overview
Configure the multifunction channels to measure temperatures:
- Click on a multifunction channel in the device overview.

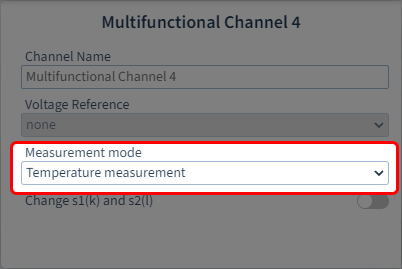

- Select the entry Temperature measurement as the measuring mode
- Optionally, give the channel a name.
The configuration card for temperature measurement is automatically displayed in the configuration area.

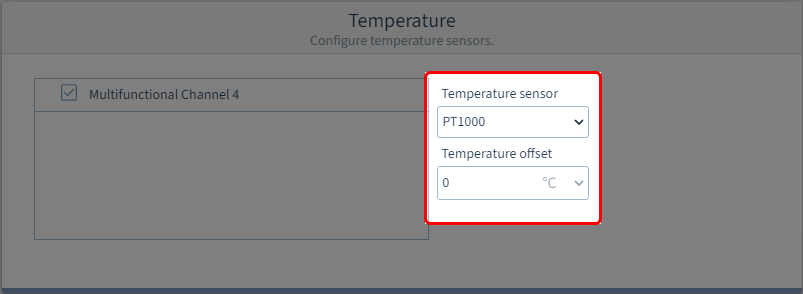

Step 3: Configure thermistor input
- Temperature sensor
Select the type of temperature sensor:
KTY83
KTY84
PT100
PT1000
- Temperature offset
Set an offset of between -50° and +50°.
| Sv translation | ||||||
|---|---|---|---|---|---|---|
| NAVEGACIÓN||||||

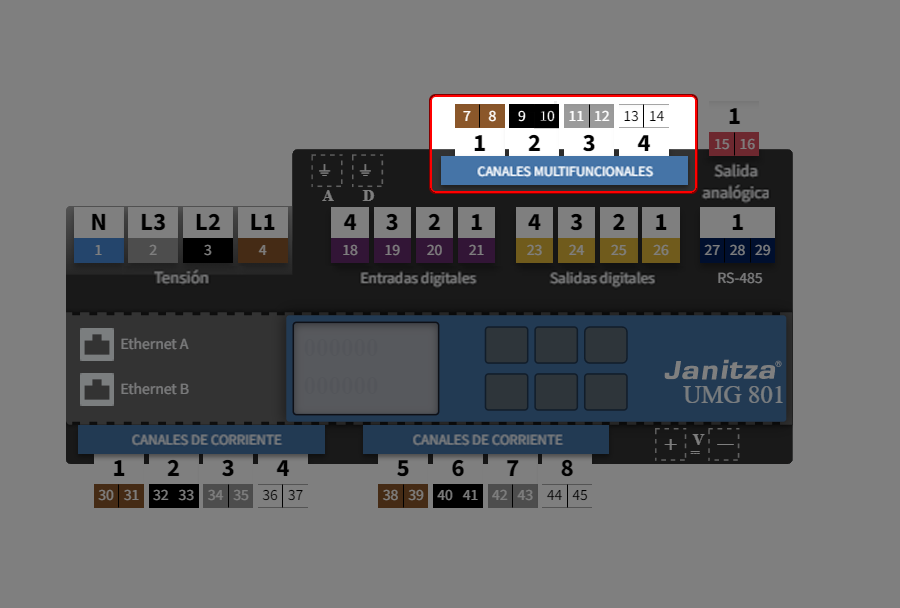

Entrada digital Salida digital Salida analógica → Temperatura ¿A qué canales puedo conectar un sensor de temperatura pasivo?Canales multifunción

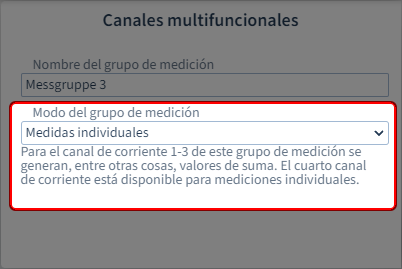

(para ampliar, hacer clic en la imagen de vista previa) ¿Cómo ajusto el canal para la medición de temperatura?Paso 1 : Modo del grupo de medición → Medición individual PASO 2 - 3 Ajuste en la vista general de dispositivos PASO 3 - 3 Configurar la entrada de temperatura
|
| Info | ||
|---|---|---|
| ||
Los modos del grupo de medición influyen en las posibilidades de ajuste de los diferentes canales de corriente y canales multifunción. ¿Qué son los modos del grupo de medición? |
Véase Messgruppenmodus. |
Paso 2: Ajuste en la vista general de dispositivos
Configure los canales multifunción para medir las temperaturas:
- En la vista general de dispositivos, haga clic en un canal multifunción.

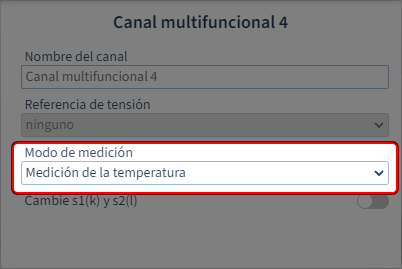

- Seleccione
- como modo de medición
- la entrada Medición de temperatura
- Opcionalmente, dé un nombre al canal.
En el área de configuración se muestra automáticamente la ficha de configuración para la medición de temperatura.

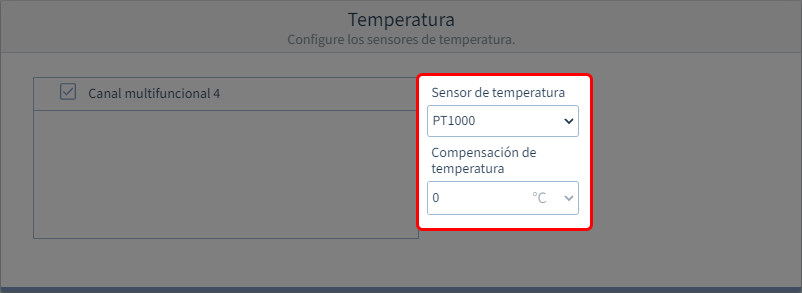

Paso 3: Configurar la entrada de temperatura
- Sensor de temperatura
Seleccione el tipo de sensor de temperatura:
KTY83
KTY84
PT100
PT1000
- Compensación de temperatura
Ajuste un offset de entre –50° y +50°.
| Sv translation | ||||||
|---|---|---|---|---|---|---|
| NAVIGAZIONE||||||
Digitaleingang Digitalausgang Analogausgang → Temperatura A quali canali è possibile collegare un sensore di temperatura passivo?Canali multifunzione
Come si imposta il canale per la misurazione della temperatura?Passaggio 1 PASSAGGIO 2 - 3 Impostazione nella panoramica del dispositivo PASSAGGIO 3 - 3 Configurare l’ingresso della temperatura
|
| Info | ||
|---|---|---|
| ||
Le modalità del gruppo di misura influenzano le opzioni di impostazione dei singoli canali di corrente e multifunzione. Cosa sono le modalità dei gruppi di misura? |
Vedere Messgruppenmodus. |
Passaggio 2: Impostazione nella panoramica del dispositivo
Configurare i canali multifunzione per misurare le temperature:
- Fare clic su un canale multifunzione nella panoramica del dispositivo.
- Selezionare
- come Modalità di misura
- la voce Misurazione della temperatura
- È anche possibile assegnare un nome al canale.
La scheda di configurazione per la misurazione della temperatura viene visualizzata automaticamente nell’area di configurazione.
Passaggio 3: Configurare l’ingresso della temperatura
- Sensore temperatura
Selezionare il tipo di sensore di temperatura:
KTY83
KTY84
PT100
PT1000
- Offset della temperatura
Impostare un offset compreso tra -50° e +50°.
