Datenobjekte verwenden historische Messwerte. Auf Dashboards können mit ihnen auch Livewerte dargestellt werden. Sowohl für historische Messwerte als auch für Livewerte verwenden Sie entweder die Vorgaben des Berichts bzw. Dashboards oder weichen davon pro Objekt individuell ab.
Anker |
|
| Anker | ||||
|---|---|---|---|---|
|

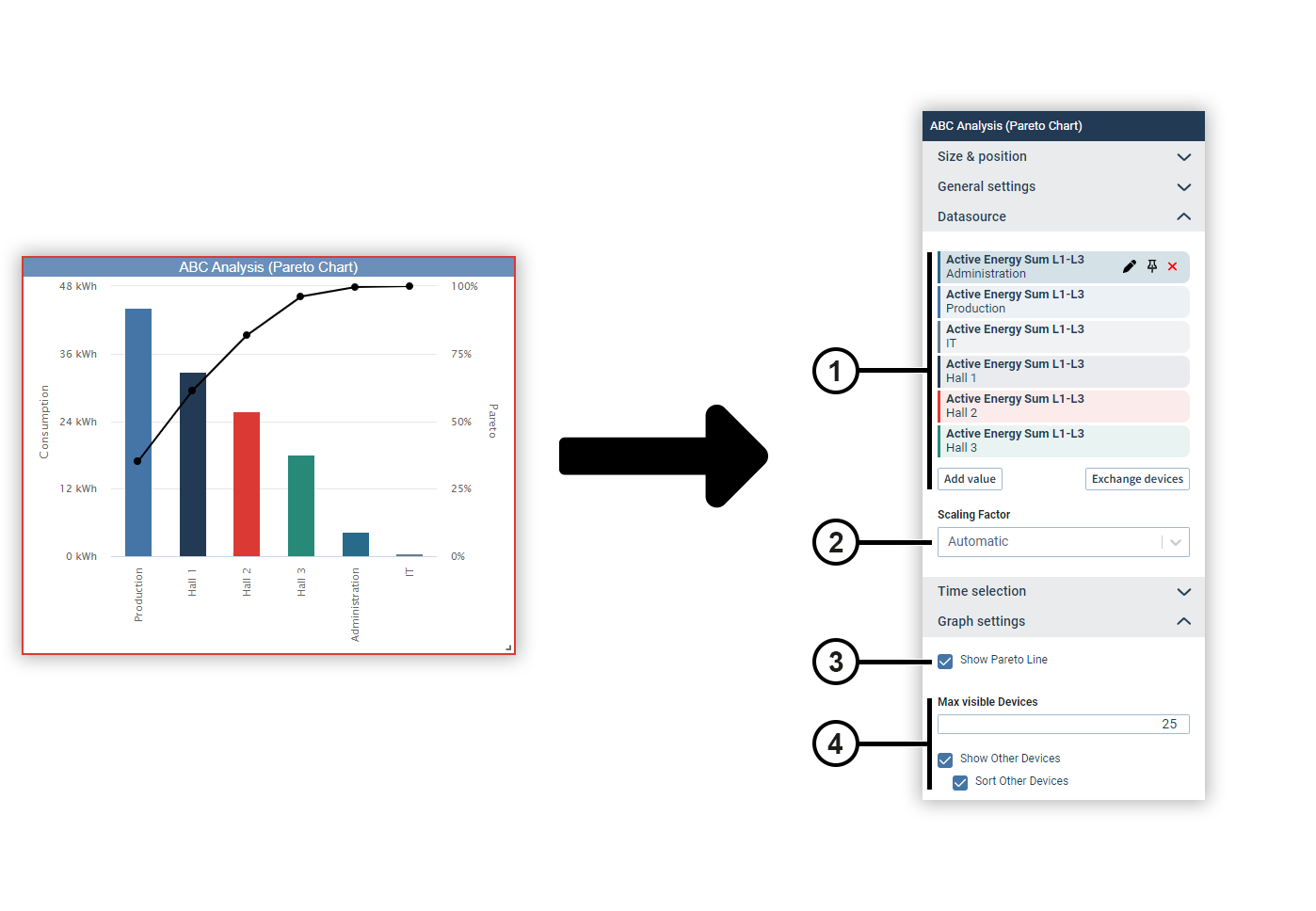

Mit einer ABC-Analyse (auch Paretodiagramm genannt) bestimmen Sie die Verbraucher mit den größten Anteilen am Gesamtverbrauch. Im entsprechenden Objekt werden Messwerte des gleichen Typs als Balkendiagramme der Größe nach geordnet dargestellt. Die ausgewählten Messwerte ergeben zusammen die betrachtete Gesamtmenge. Zusätzlich kann für jeden Balken eine Prozentangabe (Paretowert) berechnet werden, die dem Anteil an der Gesamtmenge aller Balken bis zu diesem Punkt entspricht.
| Position | Beschreibung |
|---|---|
| 1 | Zeigt die ausgewählten Messwerte mit Anzeigename, Quellgerät und Farbe an. Bewegen Sie die Maus über eine Datenquelle, um sie zu bearbeiten oder zu entfernen (siehe Messwertauswahl). Auf Dashboards können Datenquellen gepinnt werden. Geräte von gepinnten Datenquellen bleiben im Präsentationsmodus des Dashboards unverändert. Damit können Sie z. B. mithilfe des temporären Gerätetauschs während der Präsentation Vergleiche durchführen. |
| 2 | Ermittelt automatisch die Skalierung der Messwerte oder setzt einen festen Skalierungsfaktor. |
| 3 | Zeigt die Paretowerte im Diagramm an. |
| 4 | Legt die Anzahl der maximal dargestellten Geräte fest. Nicht dargestellte Geräte werden zum Eintrag Andere Geräte zusammengefasst. |
Anker Balkendiagramm Balkendiagramm
Balkendiagramm
| Balkendiagramm | |
| Balkendiagramm |
Mit einem Balkendiagramm stellen Sie Messwerte desselben Typs als Balken dar und setzen sie zueinander in Relation. Die Messwerte werden der Größe nach sortiert.
| Position | Beschreibung |
|---|---|
| 1 | Zeigt die ausgewählten Messwerte mit Anzeigename, Quellgerät und Farbe an. Bewegen Sie die Maus über eine Datenquelle, um sie zu bearbeiten oder zu entfernen (siehe Messwertauswahl). Auf Dashboards können Datenquellen gepinnt werden. Geräte von gepinnten Datenquellen bleiben im Präsentationsmodus des Dashboards unverändert. Damit können Sie z. B. mithilfe des temporären Gerätetauschs während der Präsentation Vergleiche durchführen. Fügt dem Objekt Messwerte hinzu (Wert hinzufügen). Mit dem Gerätetausch ersetzen Sie die Geräte, die mit diesem Objekt verknüpft sind (Geräte tauschen). |
| 2 | Ermittelt automatisch die Skalierung der Messwerte oder setzt einen festen Skalierungsfaktor. |
| 3 | Legt fest, ob und wie der Messwert im Diagramm dargestellt wird. |
| Anker | ||||
|---|---|---|---|---|
|

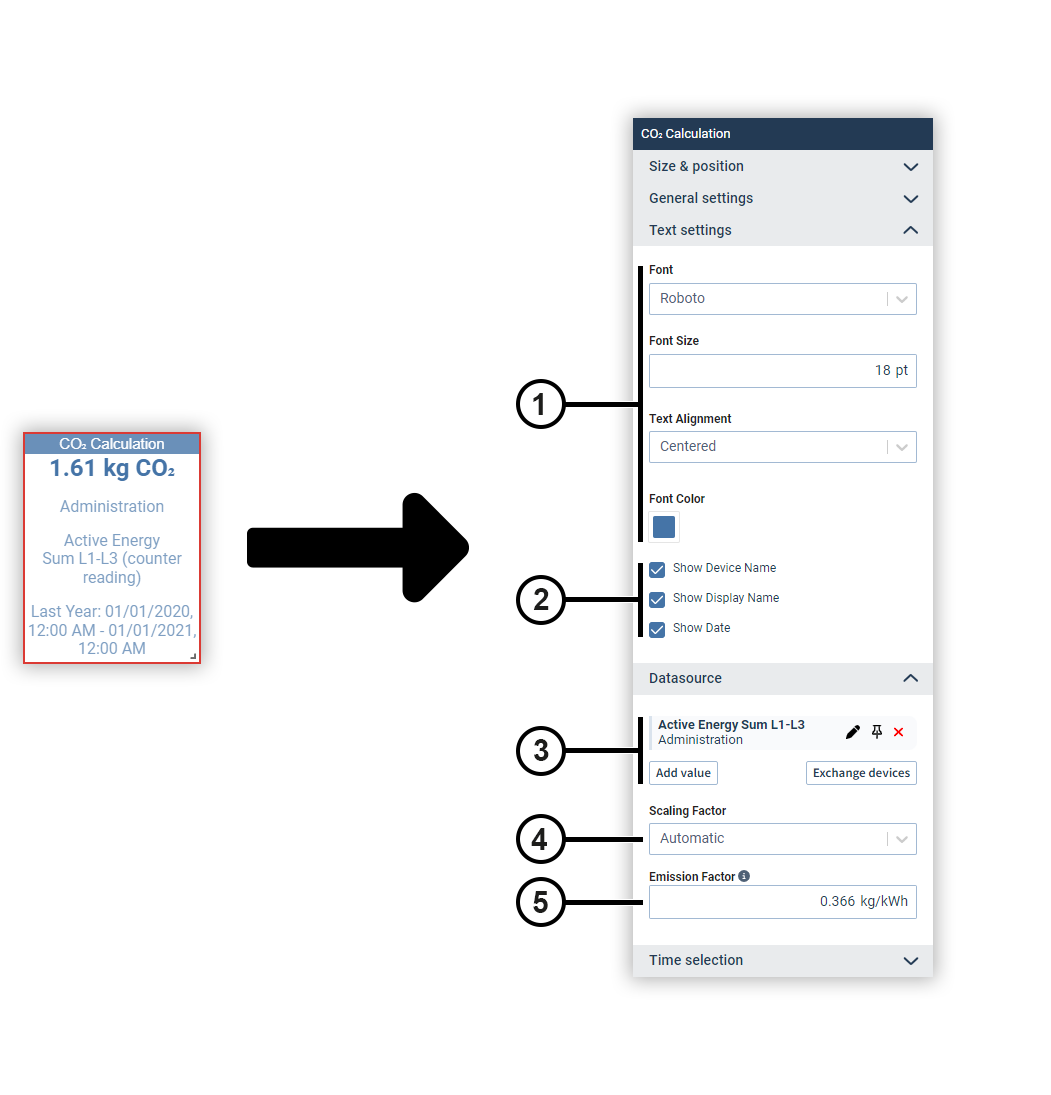

Das Objekt CO₂ Berechnung multipliziert einen Messwert mit einem CO₂-Emissionsfaktor und gibt die resultierende Emissionsmenge aus. Optional ergänzen Sie weitere Angaben zum Messwert.
| Info | ||
|---|---|---|
| ||
Ab der GridVis-Version 9.1.40 zeigen Sie CO₂-Werte an, indem Sie das Objekt Numerischer Wert mit Energieverträgen konfigurieren. Wir empfehlen, existierende CO₂-Objekte durch Numerischer Wert-Objekte zu ersetzen. |
| Position | Beschreibung |
|---|---|
| 1 | Legt die Textformatierung fest. |
| 2 | Legt fest, welche zusätzlichen Angaben zum Messwert angezeigt werden. |
| 3 | Zeigt die ausgewählten Messwerte mit Anzeigename, Quellgerät und Farbe an. Bewegen Sie die Maus über eine Datenquelle, um sie zu bearbeiten oder zu entfernen (siehe Messwertauswahl). Auf Dashboards können Datenquellen gepinnt werden. Geräte von gepinnten Datenquellen bleiben im Präsentationsmodus des Dashboards unverändert. Damit können Sie z. B. mithilfe des temporären Gerätetauschs während der Präsentation Vergleiche durchführen.. |
| 4 | Ermittelt automatisch die Skalierung der Messwerte oder setzt einen festen Skalierungsfaktor. |
| 5 | Legt den Emissionsfaktor fest. Aktuelle CO₂-Emissionsfaktoren finden Sie bei Ihrem Energieanbieter, dem Umweltbundesamt oder einer vergleichbaren Behörde. |
| Anker | ||||
|---|---|---|---|---|
|

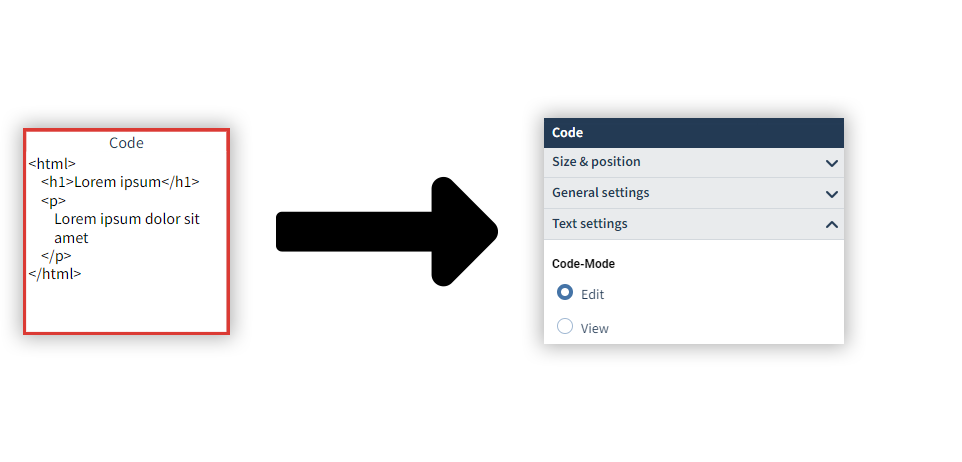

Mit dem Objekt Code verwenden Sie HTML, JavaScript oder CSS auf dem Dashboard. So rufen Sie zum Beispiel Messwerte über die 06.01 | REST-Schnittstelle ab.
| Hinweis | ||
|---|---|---|
| ||
|
Durch einen Doppelklick auf das Objekt bearbeiten Sie im Editiermodus den Code.
| Anker | ||||
|---|---|---|---|---|
|

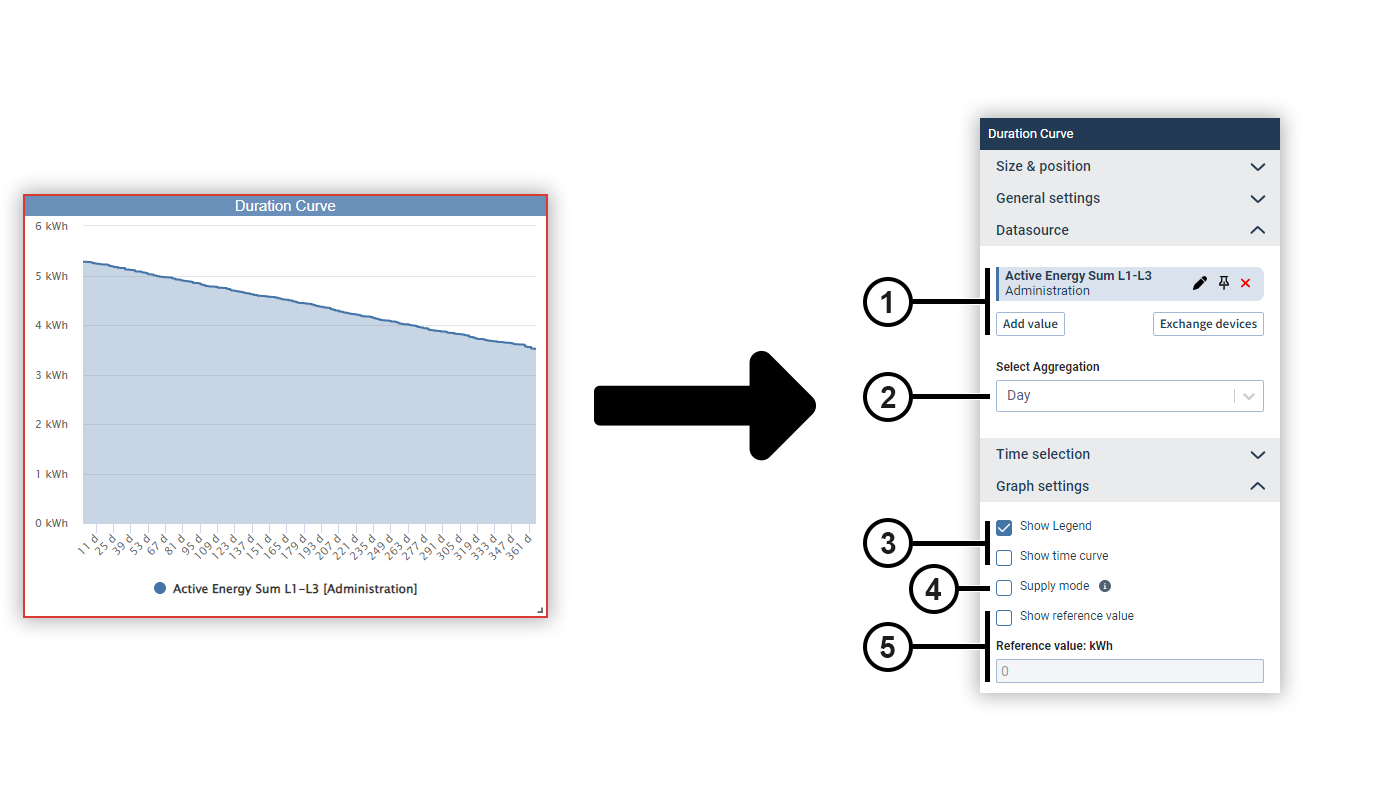

Mit der Dauerlinie ordnen Sie die Messwerte in der Reihenfolge ihrer Größe an. Dadurch ermitteln Sie die Häufigkeit bestimmter Wertebereiche.
| Position | Beschreibung |
|---|---|
| 1 | Zeigt die ausgewählten Messwerte mit Anzeigename, Quellgerät und Farbe an. Bewegen Sie die Maus über eine Datenquelle, um sie zu bearbeiten oder zu entfernen (siehe Messwertauswahl). Auf Dashboards können Datenquellen gepinnt werden. Geräte von gepinnten Datenquellen bleiben im Präsentationsmodus des Dashboards unverändert. Damit können Sie z. B. mithilfe des temporären Gerätetauschs während der Präsentation Vergleiche durchführen. Fügt dem Objekt Messwerte hinzu (Wert hinzufügen). Mit dem Gerätetausch ersetzen Sie die Geräte, die mit diesem Objekt verknüpft sind (Geräte tauschen). |
| 2 | Legt die Aggregation der Messwerte fest. |
| 3 | Legt die Darstellung des Diagramms fest. |
| 4 | Stellt negative Leistungswerte korrekt dar. |
| 5 | Zeigt eine Grenzwertlinie im Diagramm an. Der Grenzwert wird frei eingestellt. |
| Anker | ||||
|---|---|---|---|---|
|
Die Eventliste zeigt alle Ereignisse und Transienten des ausgewählten Geräts als Tabelle an.
| Position | Beschreibung |
|---|---|
| 1 | Legt die Textformatierung fest. |
| 2 | Legt fest, wie die Ereignisse und Transienten in der Tabelle sortiert sind. |
| 3 | Legt fest, wie viele Zeilen in der Tabelle dargestellt werden. |
| 4 | Legt fest, welche Spalten in der Tabelle dargestellt werden. |
| 5 | Zeigt das ausgewählte Gerät an. Bewegen Sie die Maus über das Gerät, um es zu entfernen. |
| 6 | Filtert die angezeigten Ereignisse und Transienten nach deren Typ und der Phase, in der sie aufgetreten sind. |
| 7 | Legt die farbige Markierung der Dauer von Ereignissen fest. |
| Anker | ||||
|---|---|---|---|---|
|

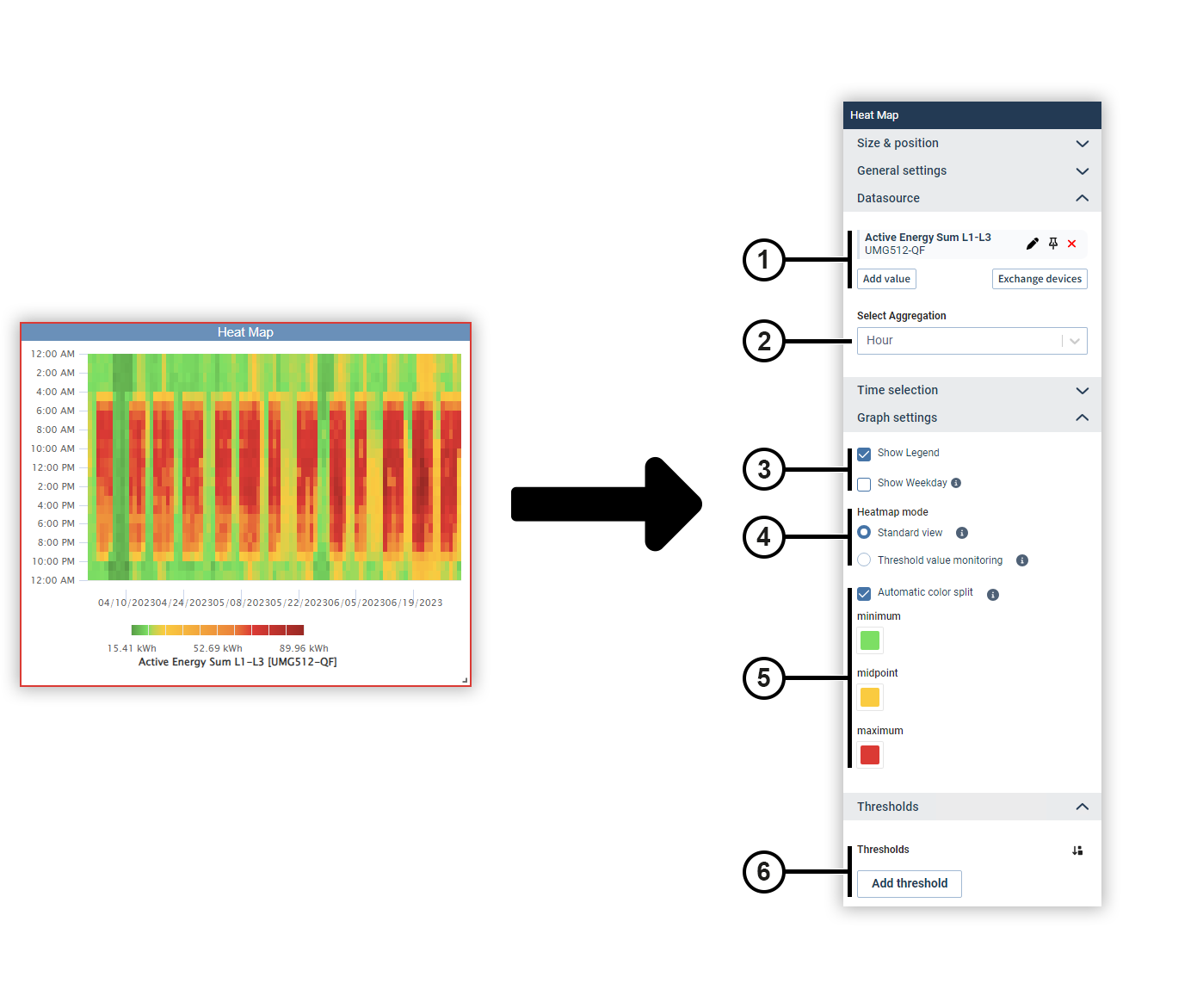

Eine Heatmap stellt den zeitlichen Verlauf eines Messwerts dar. Im Diagramm werden spaltenweise die einzelnen Tage dargestellt und zeilenweise die jeweilige Stunde. Die Einfärbung der Zelle drückt die Höhe des Wertes aus.
| Position | Beschreibung |
|---|---|
| 1 | Zeigt die ausgewählten Messwerte mit Anzeigename, Quellgerät und Farbe an. Bewegen Sie die Maus über eine Datenquelle, um sie zu bearbeiten oder zu entfernen (siehe Messwertauswahl). Auf Dashboards können Datenquellen gepinnt werden. Geräte von gepinnten Datenquellen bleiben im Präsentationsmodus des Dashboards unverändert. Damit können Sie z. B. mithilfe des temporären Gerätetauschs während der Präsentation Vergleiche durchführen. Fügt dem Objekt Messwerte hinzu (Wert hinzufügen). Mit dem Gerätetausch ersetzen Sie die Geräte, die mit diesem Objekt verknüpft sind (Geräte tauschen). |
| 2 | Legt die Aggregation der Messwerte fest. |
| 3 | Zeigt die Legende der Einfärbung bzw. die Bezeichnung des Messwerts unterhalb des Diagramms an. |
| 4 | Wechselt den Anzeigemodus. |
| 5 | Legt die Einfärbung der Zellen fest. In der Standardansicht wird die Farbverteilung frei gewählt oder automatisch bestimmt. |
| 6 | Legt Grenzwerte für die Grenzwertüberwachung fest. Der jeweilige Grenzwert und die Farbe wird frei eingestellt. |
| Anker | ||||
|---|---|---|---|---|
|

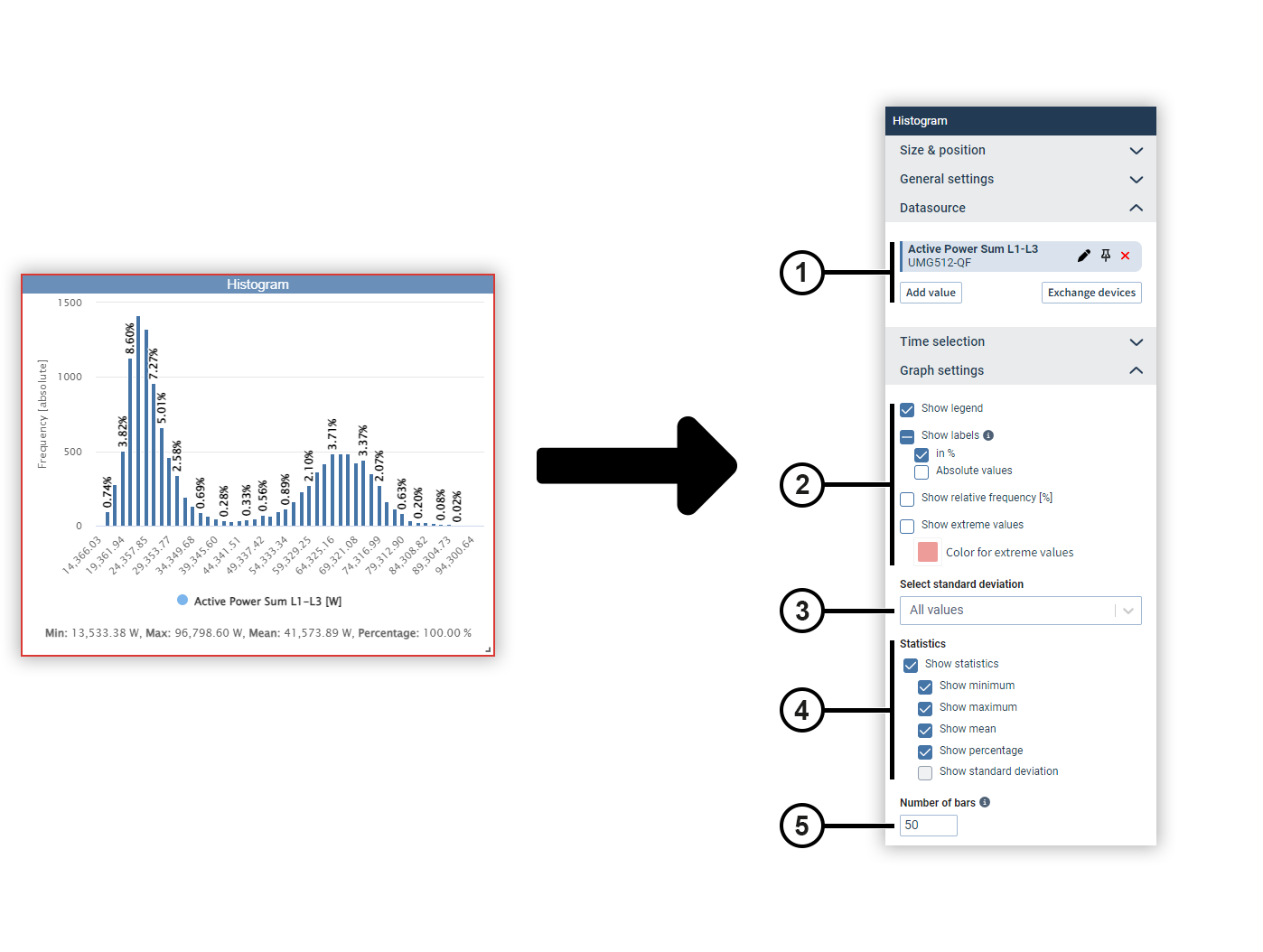

Ein Histogramm zeigt die statistische Häufigkeit historischer Messwerte in einem bestimmten Zeitintervall. Damit können Sie Trends, Muster und Abweichungen identifizieren.
| Position | Beschreibung |
|---|---|
| 1 | Zeigt die ausgewählten Messwerte mit Anzeigename, Quellgerät und Farbe an. Bewegen Sie die Maus über eine Datenquelle, um sie zu bearbeiten oder zu entfernen (siehe Messwertauswahl). Auf Dashboards können Datenquellen gepinnt werden. Geräte von gepinnten Datenquellen bleiben im Präsentationsmodus des Dashboards unverändert. Damit können Sie z. B. mithilfe des temporären Gerätetauschs während der Präsentation Vergleiche durchführen. Fügt dem Objekt Messwerte hinzu (Wert hinzufügen). Mit dem Gerätetausch ersetzen Sie die Geräte, die mit diesem Objekt verknüpft sind (Geräte tauschen). |
| 2 | Legt die Darstellung des Diagramms fest. |
| 3 | Legt fest, welche Standardabweichung verwendet wird. |
| 4 | Legt die Darstellung der Statistikwerte fest. |
| 5 | Legt fest, wie viele Säulen dargestellt werden. Die Darstellung ist auf 500 Säulen begrenzt. |
| Anker | ||||
|---|---|---|---|---|
|

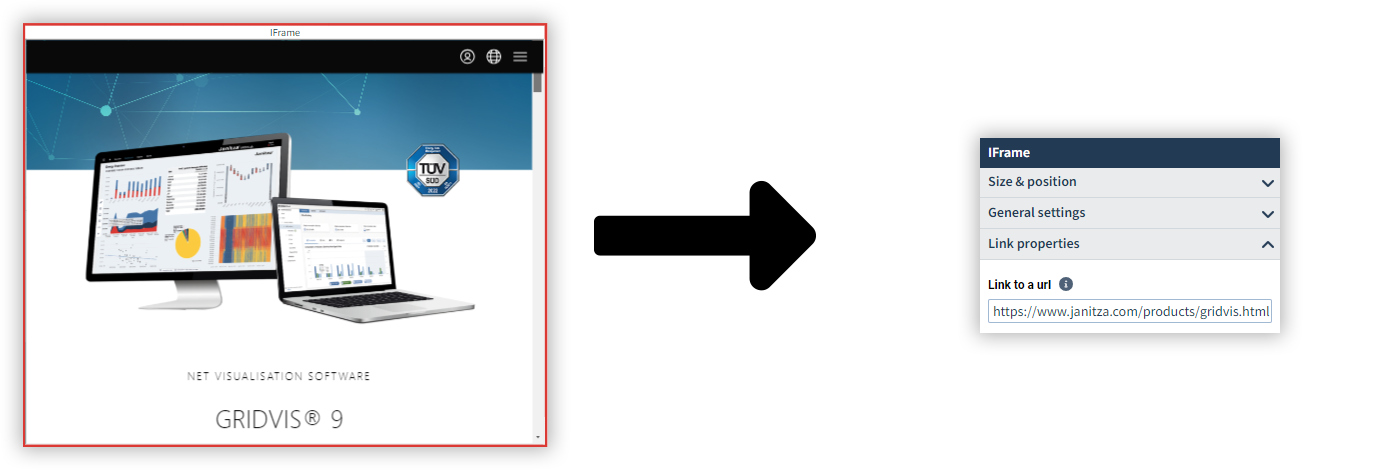

Mit dem IFrame stellen Sie einen Inhalt, z. B. eine Webseite oder ein PDF, auf dem Dashboard dar, mit dem Sie interagieren können. Dazu benötigen Sie eine Webadresse (URL) zum Inhalt. Es ist auch möglich, Dashboards der vorherigen GridVis-Version einzubetten.
Sie können Webseiten mit HTTPS-Verschlüsselung nur verwenden, wenn die HTTPS-Verschlüsselung der GridVis aktiviert ist (siehe HTTPS-Verschluesselung).
| Hinweis | ||
|---|---|---|
| ||
|
| Anker | ||||
|---|---|---|---|---|
|

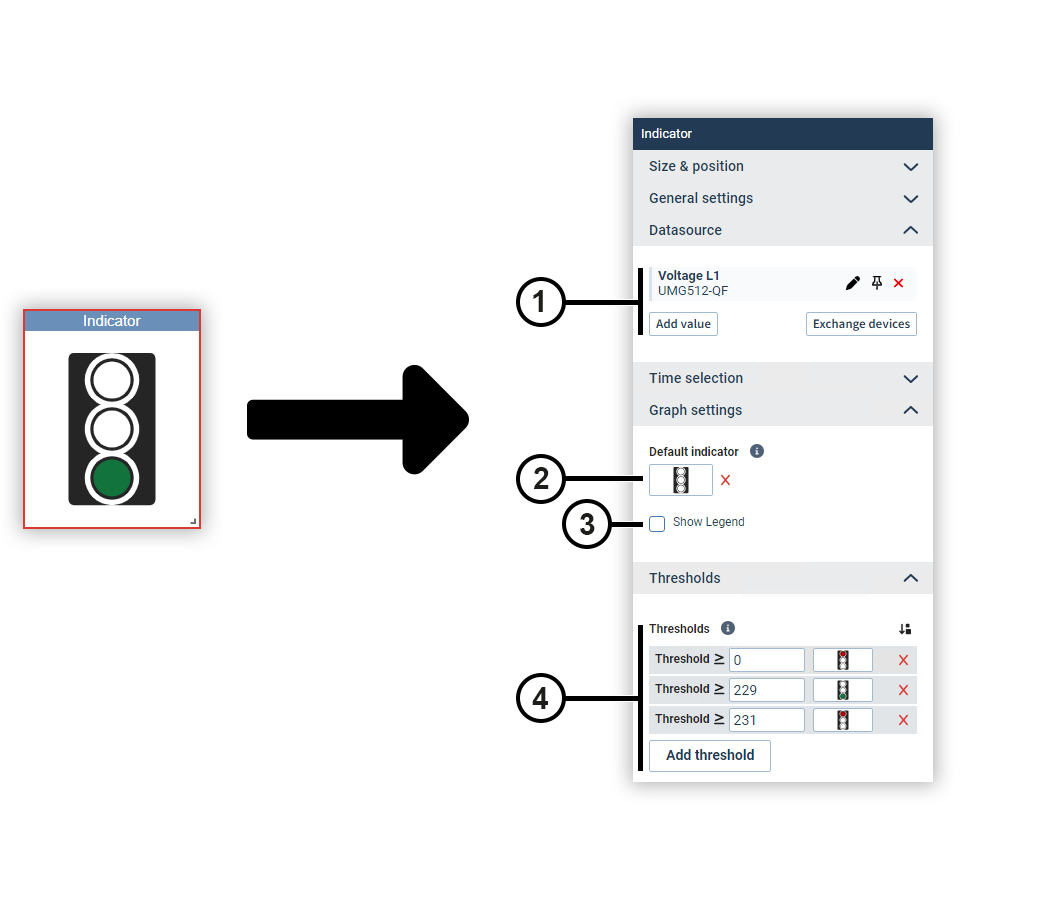

Das Objekt Indikator zeigt Bilder zu bestimmten Wertebereichen eines Messwerts an. Typische Anwendungen sind die Anzeige von Ampeln oder Schalterstellungen. Der Messwert wird auf Dashboards im Editiermodus angezeigt und im Präsentationsmodus ausgeblendet.
Um Bilder nutzen zu können, müssen sie in der Bildverwaltung hinterlegt werden (siehe Bildverwaltung).
| Position | Beschreibung |
|---|---|
| 1 | Zeigt die ausgewählten Messwerte mit Anzeigename, Quellgerät und Farbe an. Bewegen Sie die Maus über eine Datenquelle, um sie zu bearbeiten oder zu entfernen (siehe Messwertauswahl). Auf Dashboards können Datenquellen gepinnt werden. Geräte von gepinnten Datenquellen bleiben im Präsentationsmodus des Dashboards unverändert. Damit können Sie z. B. mithilfe des temporären Gerätetauschs während der Präsentation Vergleiche durchführen. Fügt dem Objekt Messwerte hinzu (Wert hinzufügen). Mit dem Gerätetausch ersetzen Sie die Geräte, die mit diesem Objekt verknüpft sind (Geräte tauschen). |
| 2 | Legt fest, welches Bild angezeigt wird, wenn der Messwert in keinen der Wertebereiche fällt. |
| 3 | Zeigt die Bezeichnung des Messwerts unterhalb des Indikators an. |
| 4 | Legt fest, welche Bilder zu bestimmten Wertebereichen angezeigt werden. |
| Anker | ||||
|---|---|---|---|---|
|

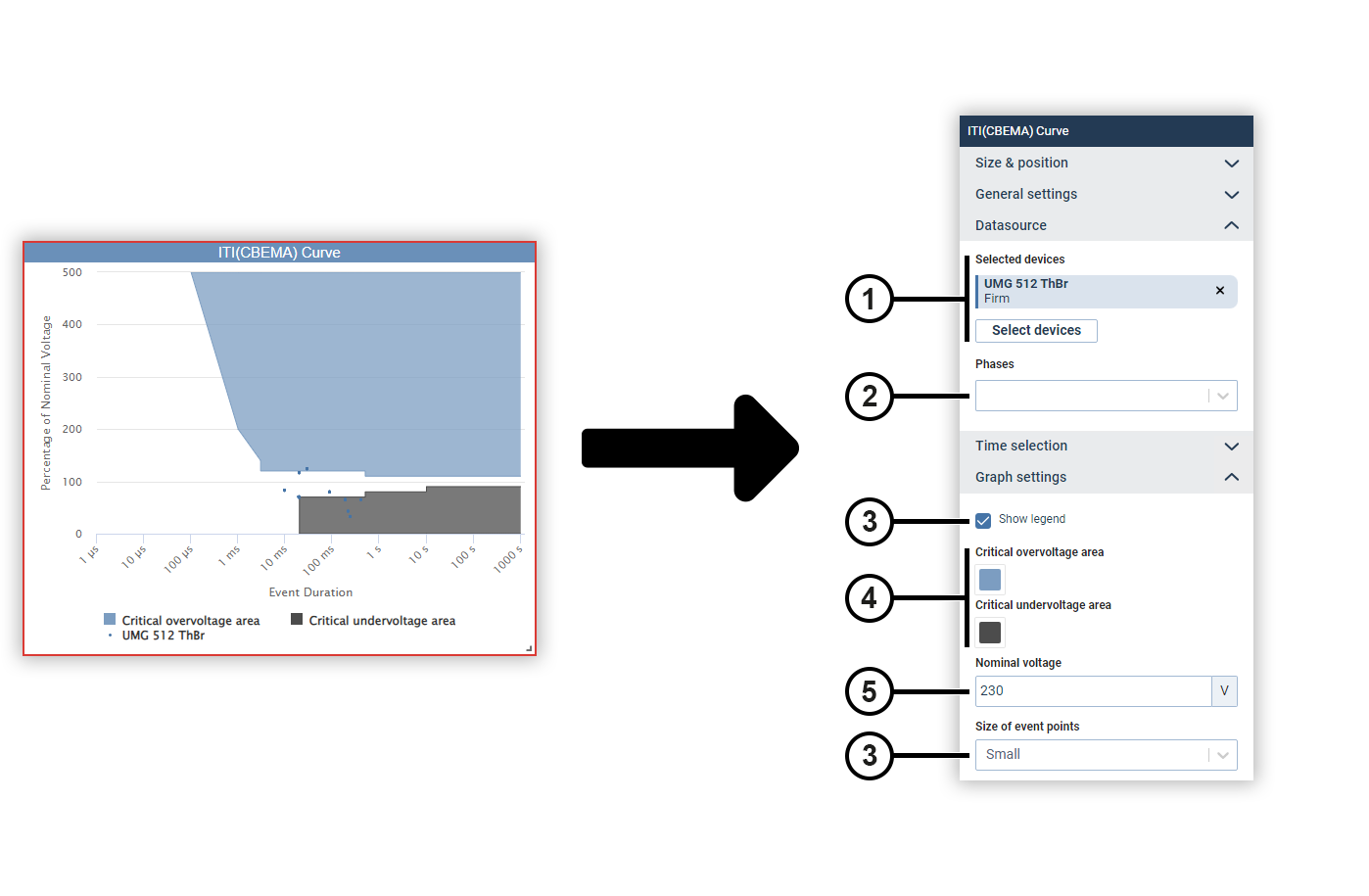

Die ITI(CBEMA) Kurve beschreibt die maximale Spannungsabweichung im Verhältnis zur Ereignisdauer, die ein elektronisches Gerät tolerieren muss. Sie unterstützt damit die Bewertung von Ereignissen bezogen auf die zulässigen Toleranzen.
| Position | Beschreibung |
|---|---|
| 1 | Zeigt das ausgewählte Gerät an. Bewegen Sie die Maus über das Gerät, um es zu entfernen. Fügt dem Objekt ein Gerät hinzu (Geräte auswählen). |
| 2 | Filtert die angezeigten Ereignisse nach der Phase, in der sie aufgetreten sind. |
| 3 | Legt die Darstellung des Diagramms fest. |
| 4 | Legt die Einfärbung der beiden Farbbereiche fest. |
| 5 | Legt die Nominalspannung fest. |
| Anker | ||||
|---|---|---|---|---|
|
Mit dem KPI-Objekt visualisieren Sie KPIs auf Dashboards und Berichten.
| Position | Beschreibung | |||||
|---|---|---|---|---|---|---|
| 1 | Zeigt das ausgewählte KPI an. Wählen Sie das gewünschte KPI im Dropdown-Menü aus. Im KPI-Manager legen Sie neue KPIs an.
| |||||
| 2 | Wechselt die Ansicht zwischen Diagramm und Tabelle.
|
| Anker | ||||
|---|---|---|---|---|
|

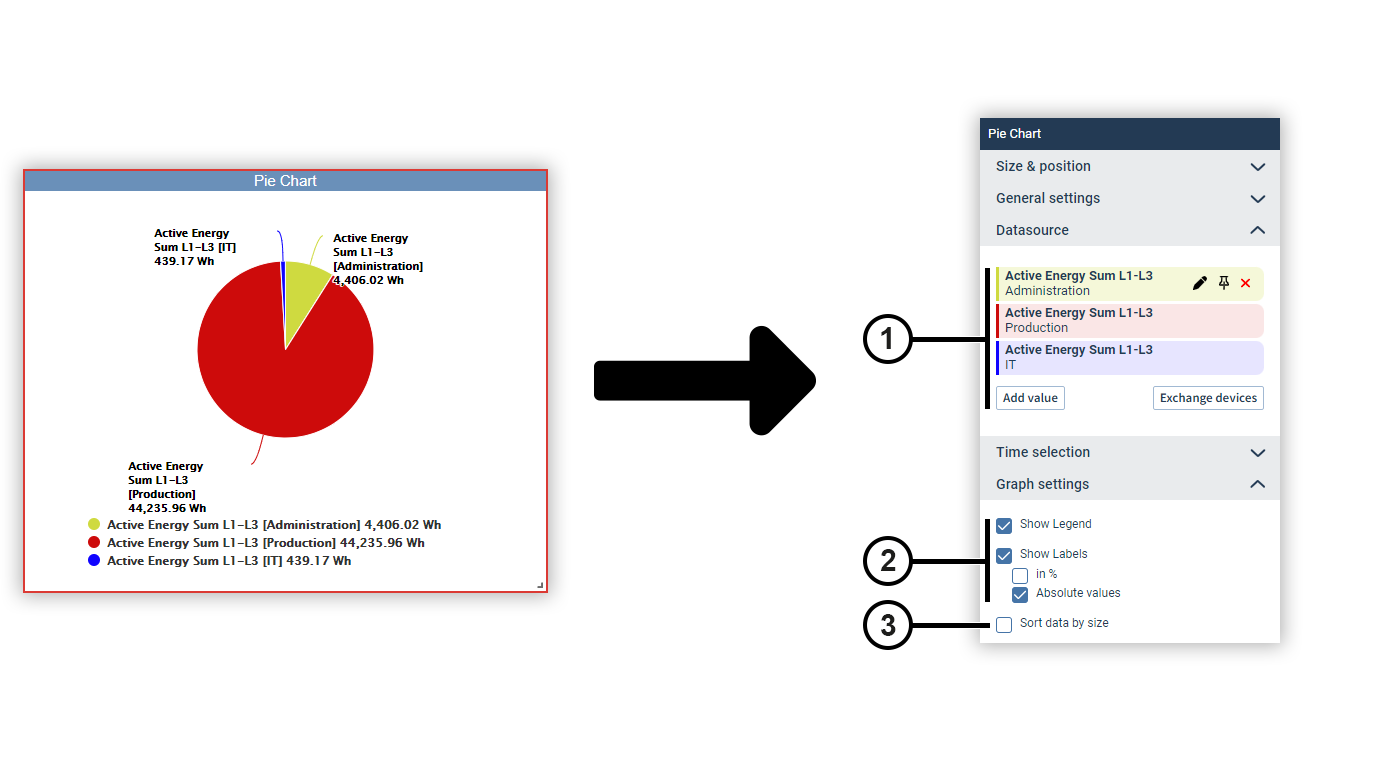

Mit einem Kreisdiagramm stellen Sie Messwerte des gleichen Typs als Kreissegmente dar und setzen sie zueinander in Relation.
| Position | Beschreibung |
|---|---|
| 1 | Zeigt die ausgewählten Messwerte mit Anzeigename, Quellgerät und Farbe an. Bewegen Sie die Maus über eine Datenquelle, um sie zu bearbeiten oder zu entfernen (siehe Messwertauswahl). Auf Dashboards können Datenquellen gepinnt werden. Geräte von gepinnten Datenquellen bleiben im Präsentationsmodus des Dashboards unverändert. Damit können Sie z. B. mithilfe des temporären Gerätetauschs während der Präsentation Vergleiche durchführen. Fügt dem Objekt Messwerte hinzu (Wert hinzufügen). Mit dem Gerätetausch ersetzen Sie die Geräte, die mit diesem Objekt verknüpft sind (Geräte tauschen). |
| 2 | Legt die Darstellung des Diagramms fest. |
| 3 | Ordnet die Kreissegmente der Größe nach an. |
| Anker | ||||
|---|---|---|---|---|
|
Mit einem Liniendiagramm stellen Sie unterschiedliche Messwerte als zeitlichen Verlauf dar.
| Position | Beschreibung | |||||
|---|---|---|---|---|---|---|
| 1 | Zeigt die ausgewählten Messwerte mit Anzeigename, Quellgerät und Farbe an. Bewegen Sie die Maus über eine Datenquelle, um sie zu bearbeiten oder zu entfernen (siehe Messwertauswahl). Auf Dashboards können Datenquellen gepinnt werden. Geräte von gepinnten Datenquellen bleiben im Präsentationsmodus des Dashboards unverändert. Damit können Sie z. B. mithilfe des temporären Gerätetauschs während der Präsentation Vergleiche durchführen. Fügt dem Objekt Messwerte hinzu (Wert hinzufügen). Mit dem Gerätetausch ersetzen Sie die Geräte, die mit diesem Objekt verknüpft sind (Geräte tauschen). | |||||
| 2 | Legt die Darstellung des Diagramms fest. Der Navigator wird nur im Präsentationsmodus angezeigt. Mit dem Navigator zoomen Sie im Diagramm und bewegen den angezeigten Zeitausschnitt. Mit den Schnelltasten stellen Sie den Zeitausschnitt auf bestimmte Zeiträume ein. | |||||
| 3 | Zeigt Grenzwertlinien im Diagramm an. Der jeweilige Grenzwert und die Farbe wird frei eingestellt. | |||||
| 4 | Stellt den Vergleichszeitraum ein. Mit dem Vergleichszeitraum zeigen Sie zusätzliche Messwerte an, die in einem bestimmten Zeitraum vor den aktuellen Messwerten liegen.
|
| Anker | ||||
|---|---|---|---|---|
|
Mit einem gestapelten Liniendiagramm stellen Sie den zeitlichen Verlauf unterschiedlicher Messwerte des gleichen Typs übereinander dar.
| Position | Beschreibung |
|---|---|
| 1 | Zeigt die ausgewählten Messwerte mit Anzeigename, Quellgerät und Farbe an. Bewegen Sie die Maus über eine Datenquelle, um sie zu bearbeiten oder zu entfernen (siehe Messwertauswahl). Auf Dashboards können Datenquellen gepinnt werden. Geräte von gepinnten Datenquellen bleiben im Präsentationsmodus des Dashboards unverändert. Damit können Sie z. B. mithilfe des temporären Gerätetauschs während der Präsentation Vergleiche durchführen. Fügt dem Objekt Messwerte hinzu (Wert hinzufügen). Mit dem Gerätetausch ersetzen Sie die Geräte, die mit diesem Objekt verknüpft sind (Geräte tauschen). |
| 2 | Ermittelt automatisch die Skalierung der Messwerte oder setzt einen festen Skalierungsfaktor. Legt die Aggregation der Messwerte fest. |
| 3 | Legt die Darstellung des Diagramms fest. |
| Anker | ||||
|---|---|---|---|---|
|
Mit diesem Objekt können Sie Parameter und Zustände über ein manuelles Eingabefeld oder vordefinierte Buttons in eine Modbus-Adresse schreiben und so ein Gerät über die GridVis konfigurieren.
| Info | ||
|---|---|---|
| ||
Nicht angemeldete Nutzer, die über einen Link auf ein freigegebenes Dashboard zugreifen, können die Modbus schreiben-Funktion nicht nutzen. |
| Position | Beschreibung | |||||
|---|---|---|---|---|---|---|
| 1 | Zeigt das ausgewählte Gerät an. Bewegen Sie die Maus über das Gerät, um es zu entfernen. Fügt dem Objekt ein Gerät hinzu (Geräte auswählen). | |||||
| 2 | Zeigt die Adresse des Modbusregisters an. Achten Sie darauf, dass die Adresse, die Sie beschreiben, auch beschreibbar (WR) ist. Ist eine Adresse nur lesbar (RD), kann diese nicht beschrieben werden. | |||||
| 3 | Wählt das Modbus Wertformat aus. Das Modbus Wertformat ist abhängig vom eingestellten Register. Das Wertformat der Register entnehmen Sie der Modbus-Adressenliste. | |||||
| 4 | Wählt den Modbus Funktionscode, der verwendet werden soll:
| |||||
| 5 | Legt das Wertformat fest. | |||||
| 6 |
| |||||
| 7 | Fügt dem Objekt Aktionsschaltflächen hinzu. Über Aktionsschaltflächen können Sie Werte übertragen, ohne diese manuell einzutragen. Die Aktionsschaltflächen bleiben bestehen, wenn das Register gewechselt wird. Der Name einer Aktionsschaltfläche ist frei wählbar, die möglichen Werte können aus der Modbus-Adressenliste entnommen werden. Die Farben der Aktionsschaltflächen können über den Color Picker frei gewählt werden.
|
| Anker | ||||
|---|---|---|---|---|
|
Die multiple Regressionsanalyse ermöglicht die Überprüfung mehrerer Parameter hinsichtlich ihres Zusammenhangs mit einer abhängigen Variablen. Zusätzlich können zur tabellarischen Modelldiagnose grafische Darstellungen in Form von Streudiagrammen verwendet werden. Bei der grafischen Darstellung wird zwischen Residuen-gegen-Zeit-Diagrammen und Residuen-gegen-angepasste-Werte-Diagrammen unterschieden.
| Position | Beschreibung |
|---|---|
| 1 | Zeigt die ausgewählten Messwerte mit Anzeigename, Quellgerät und Farbe an. Bewegen Sie die Maus über eine Datenquelle, um sie zu bearbeiten oder zu entfernen (siehe Messwertauswahl). Auf Dashboards können Datenquellen gepinnt werden. Geräte von gepinnten Datenquellen bleiben im Präsentationsmodus des Dashboards unverändert. Damit können Sie z. B. mithilfe des temporären Gerätetauschs während der Präsentation Vergleiche durchführen. |
Variable(n) hinzu (Wert hinzufügen). Mit dem Gerätetausch ersetzen Sie die Geräte, die mit diesem Objekt verknüpft sind (Geräte tauschen). | |
| 2 | Legt die Aggregation der Messwerte fest. |
| 3 | Der Konstante Term ist der Wert der abhängigen Variable, wenn alle unabhängigen Variablen gleich Null wären. Ist die Checkbox nicht angehakt, wird die abhängige Variable ausgeblendet. |
| 4 | Legt die Darstellung der Daten fest. Wählen Sie unter Ansicht aus, ob die Daten in einer Tabelle oder als Streudiagramm (Residuen-gegen-Zeit oder Residuen-gegen-angepasste-Werte) angezeigt werden sollen. |
| Anker | ||||
|---|---|---|---|---|
|

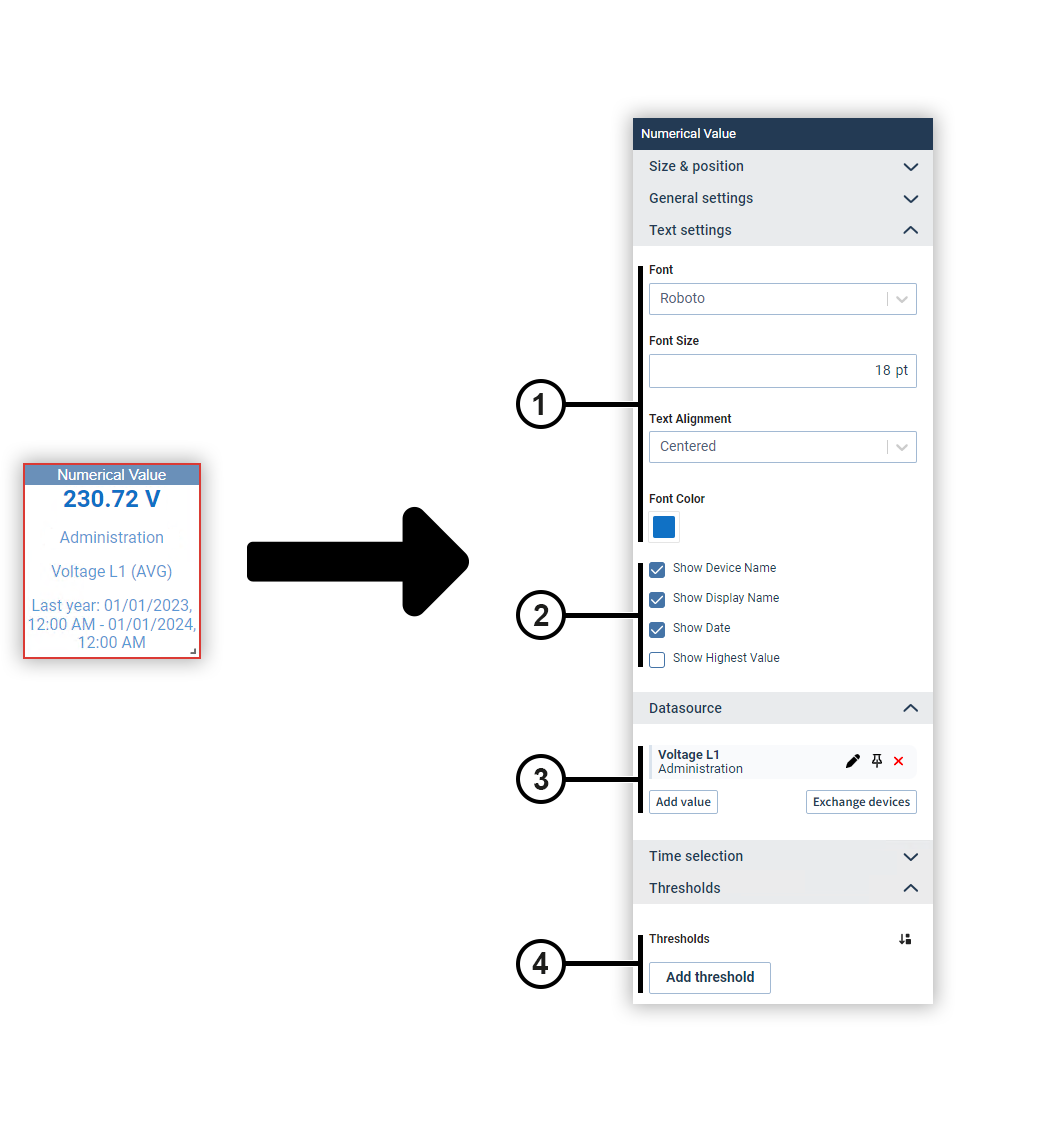

Das Objekt Numerischer Wert stellt einen Messwert dar. Optional ergänzen Sie weitere Angaben zum Messwert.
| Position | Beschreibung |
|---|---|
| 1 | Legt die Textformatierung fest. |
| 2 | Legt fest, welche zusätzlichen Angaben zum Messwert angezeigt werden. |
| 3 | Zeigt die ausgewählten Messwerte mit Anzeigename, Quellgerät und Farbe an. Bewegen Sie die Maus über eine Datenquelle, um sie zu bearbeiten oder zu entfernen (siehe Messwertauswahl). Auf Dashboards können Datenquellen gepinnt werden. Geräte von gepinnten Datenquellen bleiben im Präsentationsmodus des Dashboards unverändert. Damit können Sie z. B. mithilfe des temporären Gerätetauschs während der Präsentation Vergleiche durchführen. Fügt dem Objekt Messwerte hinzu (Wert hinzufügen). Mit dem Gerätetausch ersetzen Sie die Geräte, die mit diesem Objekt verknüpft sind (Geräte tauschen). |
| 4 | Legt die Hintergrundfarben bestimmter Wertebereiche fest. |
| Anker | ||||
|---|---|---|---|---|
|

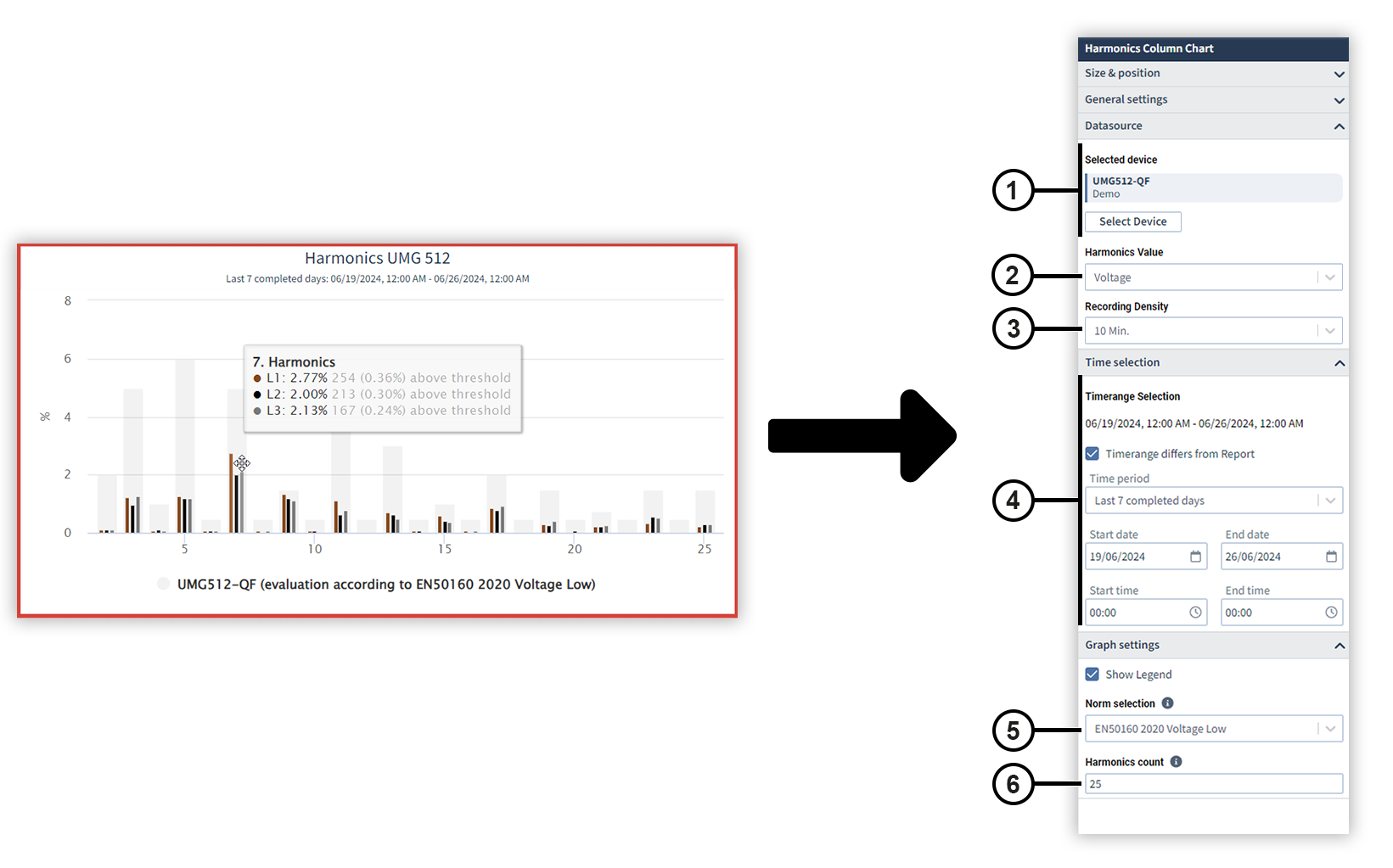

Mit diesem Objekt werten Sie Oberschwingungen nach den Grenzwerten der Norm EN50160 aus. Die Oberschwingungen werden in einem Säulendiagramm dargestellt.
Die Oberschwingungen pro Phase sowie einzelne Grenzwertüberschreitungen werden in einem Tooltip über den Säulen angezeigt.
| Position | Beschreibung | |||||
|---|---|---|---|---|---|---|
| 1 | Zeigt das ausgewählte Gerät an. Bewegen Sie die Maus über das Gerät, um es zu entfernen. | |||||
| 2 | Legt fest, ob Strom- oder Spannungswerte analysiert werden. | |||||
| 3 | Legt fest, in welcher Aufzeichnungsdichte die Daten angezeigt werden. Je nach Gerätekonfiguration werden die Daten in verschiedenen Aufzeichnungsdichten aufgezeichnet. | |||||
| 4 | Legt den Zeitraum fest, für den die Daten betrachtet werden.
| |||||
| 5 | Wählen Sie im Dropdown-Menü die Norm aus, nach deren Grenzwerten das Diagramm ausgewertet werden soll. Die ausgewählte Norm erscheint in der Legende des Diagramms.
| |||||
| 6 | Die Anzahl der Oberschwingungen ist abhängig von der ausgewählten Norm. |
| Anker | ||||
|---|---|---|---|---|
|

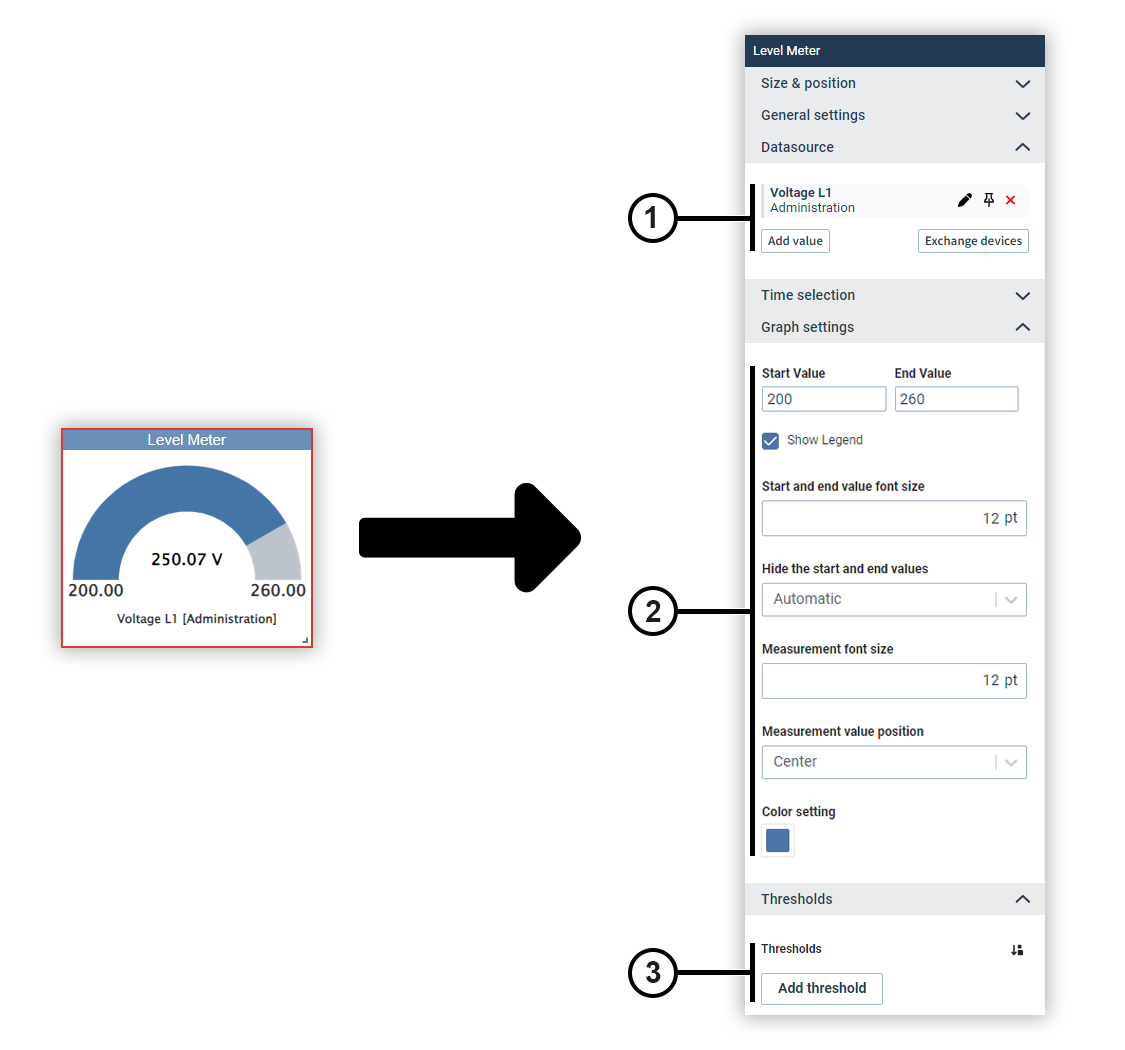

Mit der Pegelanzeige stellen Sie einen Messwert innerhalb frei konfigurierbarer Grenzen dar. Optional können Sie bestimmte Wertebereiche mit einer individuellen Farbe versehen.
| Position | Beschreibung |
|---|---|
| 1 | Zeigt die ausgewählten Messwerte mit Anzeigename, Quellgerät und Farbe an. Bewegen Sie die Maus über eine Datenquelle, um sie zu bearbeiten oder zu entfernen (siehe Messwertauswahl). Auf Dashboards können Datenquellen gepinnt werden. Geräte von gepinnten Datenquellen bleiben im Präsentationsmodus des Dashboards unverändert. Damit können Sie z. B. mithilfe des temporären Gerätetauschs während der Präsentation Vergleiche durchführen. Fügt dem Objekt Messwerte hinzu (Wert hinzufügen). Mit dem Gerätetausch ersetzen Sie die Geräte, die mit diesem Objekt verknüpft sind (Geräte tauschen). |
| 2 | Legt die Grenzen der Anzeige und die Darstellung des Diagramms fest. |
| 3 | Legt die Farben bestimmter Wertebereiche fest. |
| Anker | ||||
|---|---|---|---|---|
|

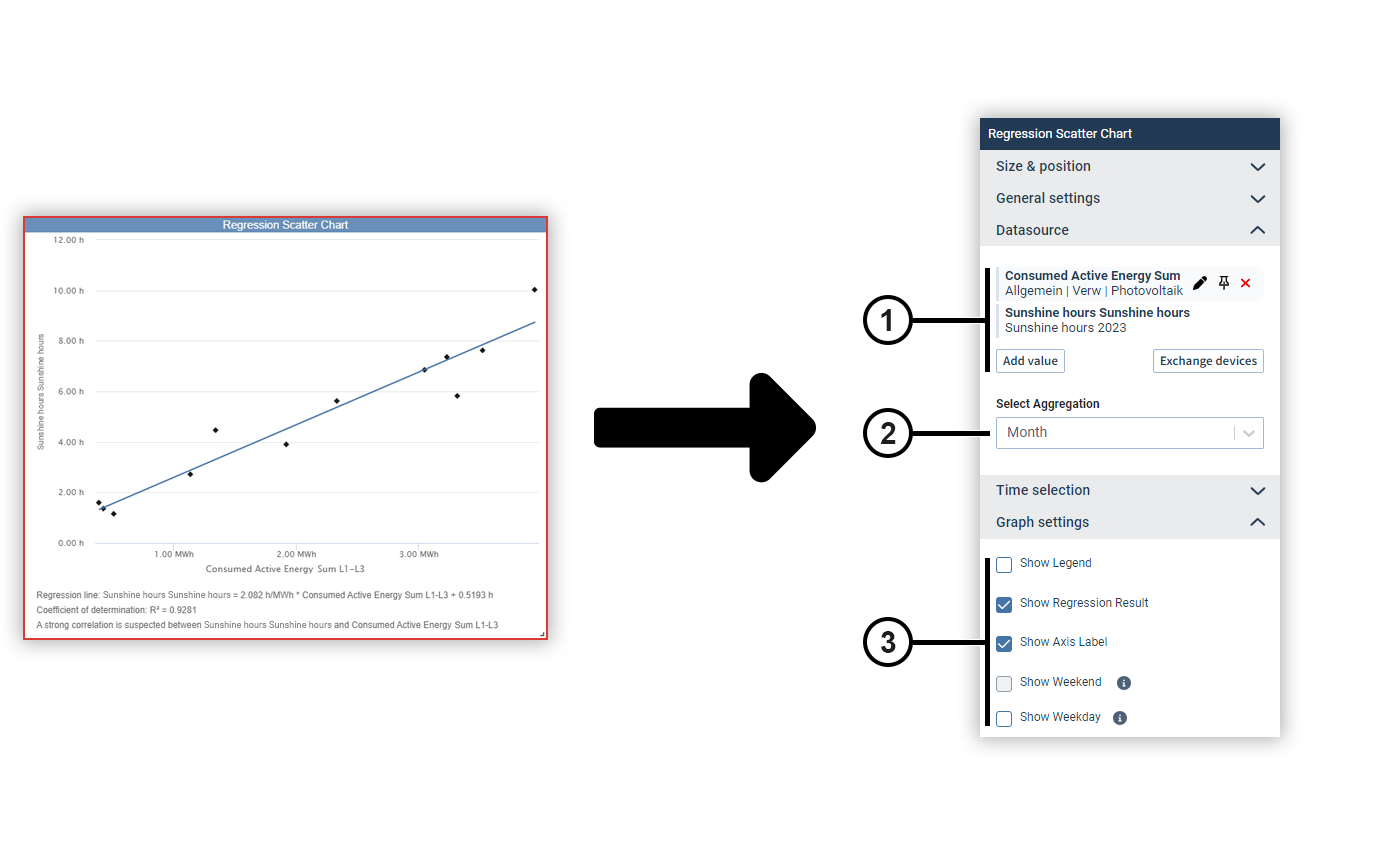

Mit dem Regressions-Streudiagramm untersuchen Sie zwei Messwerte daraufhin, ob zwischen ihnen ein Zusammenhang besteht. Die Messwerte werden als Streudiagramm mit eingezeichneter Regressionsgerade dargestellt.
Unter dem Diagramm können Sie die Gleichung der Regressionsgerade, das Bestimmtheitsmaß sowie eine Interpretation der Stärke des Zusammenhangs angeben.
| Position | Beschreibung |
|---|---|
| 1 | Zeigt die ausgewählten Messwerte mit Anzeigename, Quellgerät und Farbe an. Bewegen Sie die Maus über eine Datenquelle, um sie zu bearbeiten oder zu entfernen (siehe Messwertauswahl). Auf Dashboards können Datenquellen gepinnt werden. Geräte von gepinnten Datenquellen bleiben im Präsentationsmodus des Dashboards unverändert. Damit können Sie z. B. mithilfe des temporären Gerätetauschs während der Präsentation Vergleiche durchführen. Fügt dem Objekt Messwerte hinzu (Wert hinzufügen). Mit dem Gerätetausch ersetzen Sie die Geräte, die mit diesem Objekt verknüpft sind (Geräte tauschen). |
| 2 | Legt die Aggregation der Messwerte fest. |
| 3 | Legt die Darstellung des Diagramms und zusätzliche Angaben zum Regressionsergebnis fest. |
| Anker | ||||
|---|---|---|---|---|
|
Mit dem Sankey-Objekt können Sie Sankey-Diagramme in Dashboards und Berichten einbinden.
| Position | Beschreibung | |||||
|---|---|---|---|---|---|---|
| 1 | Zeigt das ausgewählte Sankey-Diagramm an. Wählen Sie das gewünschte Sankey im Dropdown-Menü aus. Im Sankey-Manager legen Sie neue Sankeys an.
|
| Anker | ||||
|---|---|---|---|---|
|
Mit einem Säulendiagramm stellen Sie Sie Messwerte des gleichen Typs als Säulen dar und setzen sie zueinander in Relation. Optional können Sie einen Messwert als Referenzlinie hinzufügen.
| Position | Beschreibung | |||||
|---|---|---|---|---|---|---|
| 1 | Zeigt die ausgewählten Messwerte mit Anzeigename, Quellgerät und Farbe an. Bewegen Sie die Maus über eine Datenquelle, um sie zu bearbeiten oder zu entfernen (siehe Messwertauswahl). Auf Dashboards können Datenquellen gepinnt werden. Geräte von gepinnten Datenquellen bleiben im Präsentationsmodus des Dashboards unverändert. Damit können Sie z. B. mithilfe des temporären Gerätetauschs während der Präsentation Vergleiche durchführen. Fügt dem Objekt Messwerte hinzu (Wert hinzufügen). Mit dem Gerätetausch ersetzen Sie die Geräte, die mit diesem Objekt verknüpft sind (Geräte tauschen). | |||||
| 2 | Ermittelt automatisch die Skalierung der Messwerte oder setzt einen festen Skalierungsfaktor. Legt die Aggregation der Messwerte fest. | |||||
| 3 | Zeigt den als Referenzlinie ausgewählten Messwert mit Anzeigename, Quellgerät und Farbe an. Bewegen Sie die Maus über eine Datenquelle, um sie zu bearbeiten oder zu entfernen (siehe Messwertauswahl). Auf Dashboards können Datenquellen gepinnt werden. Geräte von gepinnten Datenquellen bleiben im Präsentationsmodus des Dashboards unverändert. Damit können Sie z. B. mithilfe des temporären Gerätetauschs während der Präsentation Vergleiche durchführen. Fügt dem Objekt einen Messwert als Referenzlinie hinzu (Wert hinzufügen). Mit dem Gerätetausch ersetzen Sie die Geräte, die mit diesem Objekt als Referenzlinie verknüpft sind (Geräte tauschen). | |||||
| 4 | Legt die Darstellung des Diagramms fest. Der Navigator wird nur im Präsentationsmodus angezeigt. Mit dem Navigator bewegen Sie den angezeigten Zeitausschnitt. Mit den Schnelltasten stellen Sie den Zeitausschnitt auf bestimmte Zeiträume ein. | |||||
| 5 | Legt die Größe der Säulenbeschriftung fest. | |||||
| 6 | Stellt den Vergleichszeitraum ein. Mit dem Vergleichszeitraum zeigen Sie zusätzliche Messwerte an, die in einem bestimmten Zeitraum vor den aktuellen Messwerten liegen.
|
| Anker | ||||
|---|---|---|---|---|
|
Mit einem gestapelten Säulendiagramm stellen Sie Messwerte des gleichen Typs als übereinander gestapelte Säulen dar und setzen sie zueinander in Relation. Optional können Sie einen Messwert als Referenzlinie hinzufügen.
| Position | Beschreibung |
|---|---|
| 1 | Zeigt die ausgewählten Messwerte mit Anzeigename, Quellgerät und Farbe an. Bewegen Sie die Maus über eine Datenquelle, um sie zu bearbeiten oder zu entfernen (siehe Messwertauswahl). Auf Dashboards können Datenquellen gepinnt werden. Geräte von gepinnten Datenquellen bleiben im Präsentationsmodus des Dashboards unverändert. Damit können Sie z. B. mithilfe des temporären Gerätetauschs während der Präsentation Vergleiche durchführen. Fügt dem Objekt Messwerte hinzu (Wert hinzufügen). Mit dem Gerätetausch ersetzen Sie die Geräte, die mit diesem Objekt verknüpft sind (Geräte tauschen). |
| 2 | Ermittelt automatisch die Skalierung der Messwerte oder setzt einen festen Skalierungsfaktor. Legt die Aggregation der Messwerte fest. |
| 3 | Zeigt den als Referenzlinie ausgewählten Messwert mit Anzeigename, Quellgerät und Farbe an. Bewegen Sie die Maus über eine Datenquelle, um sie zu bearbeiten oder zu entfernen (siehe Messwertauswahl). Auf Dashboards können Datenquellen gepinnt werden. Geräte von gepinnten Datenquellen bleiben im Präsentationsmodus des Dashboards unverändert. Damit können Sie z. B. mithilfe des temporären Gerätetauschs während der Präsentation Vergleiche durchführen. Fügt dem Objekt einen Messwert als Referenzlinie hinzu (Wert hinzufügen). Mit dem Gerätetausch ersetzen Sie die Geräte, die mit diesem Objekt als Referenzlinie verknüpft sind (Geräte tauschen). |
| 4 | Legt die Darstellung des Diagramms fest. |
| 5 | Legt die Größe der Säulenbeschriftung fest. |
| Anker | ||||
|---|---|---|---|---|
|

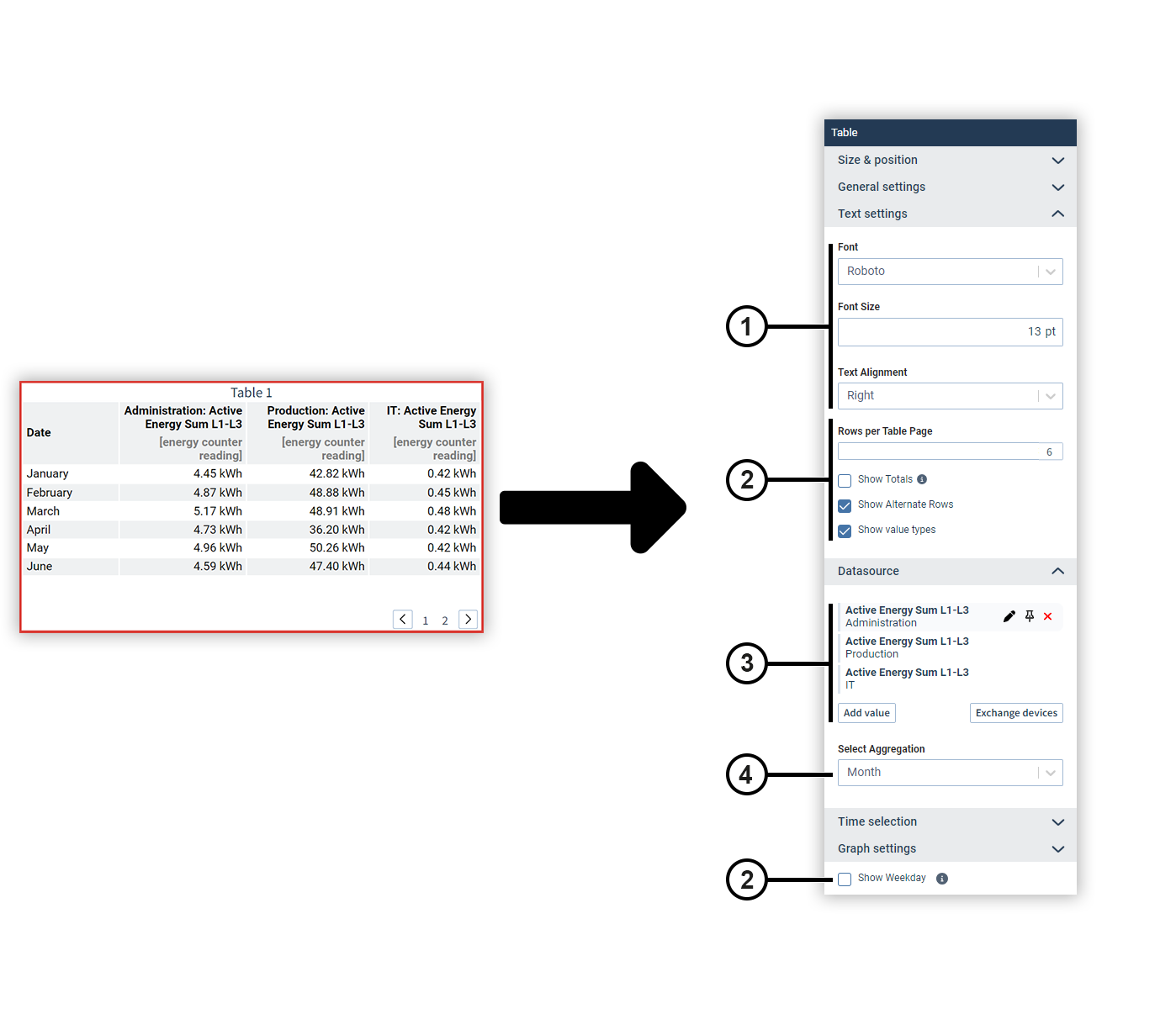

In einer Tabelle stellen Sie unterschiedliche Messwerte dar und versehen sie optional mit Gesamt- und Zwischensummen. Sie können eine Tabelle auf mehrere Seiten aufteilen.
| Position | Beschreibung | |||||
|---|---|---|---|---|---|---|
| 1 | Legt die Textformatierung fest. | |||||
| 2 | Legt die Darstellung und Aufteilung der Tabelle fest. Damit lassen sich z. B. längere Tabellen auf mehrere Berichtsseiten aufteilen. Gesamt- und Zwischensummen werden nur bei Energiewerten ausgegeben.
Enthält die Tabelle mehr Zeilen als im Feld Zeilen pro Tabellenseite angegeben ist, erscheint unter der Tabelle eine Seitenauswahl. Diese ist nur im Bearbeitungs- und Präsentationsmodus von Berichten und Dashboards sichtbar. | |||||
| 3 | Zeigt die ausgewählten Messwerte mit Anzeigename, Quellgerät und Farbe an. Bewegen Sie die Maus über eine Datenquelle, um sie zu bearbeiten oder zu entfernen (siehe Messwertauswahl). Auf Dashboards können Datenquellen gepinnt werden. Geräte von gepinnten Datenquellen bleiben im Präsentationsmodus des Dashboards unverändert. Damit können Sie z. B. mithilfe des temporären Gerätetauschs während der Präsentation Vergleiche durchführen. Fügt dem Objekt Messwerte hinzu (Wert hinzufügen). Mit dem Gerätetausch ersetzen Sie die Geräte, die mit diesem Objekt verknüpft sind (Geräte tauschen). | |||||
| 4 | Legt die Aggregation der Messwerte fest. |
| Anker | ||||
|---|---|---|---|---|
|

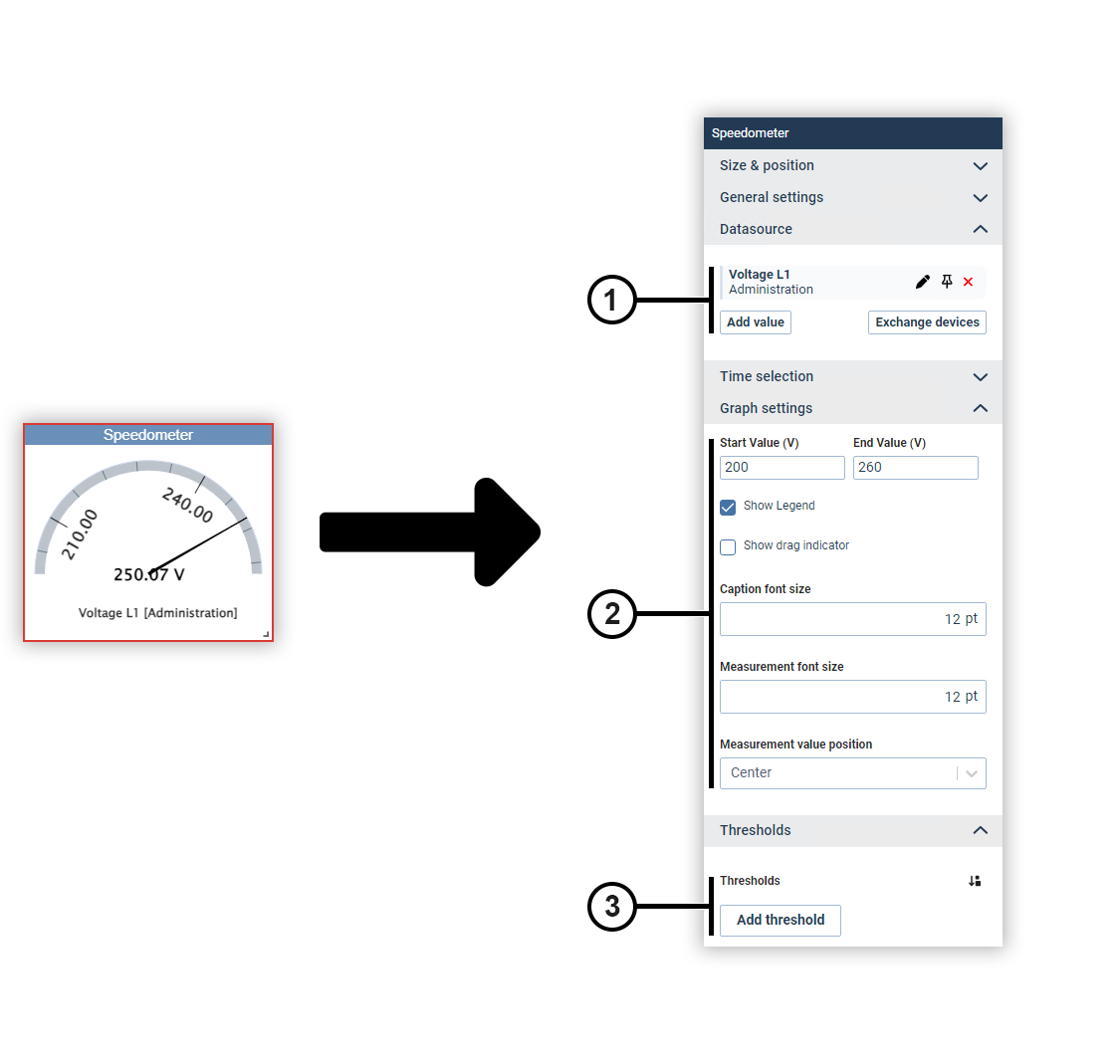

Mit dem Tachometer stellen Sie einen Messwert innerhalb frei konfigurierbarer Grenzen dar. Optional können Sie bestimmte Wertebereiche mit einer individuellen Farbe versehen.
| Position | Beschreibung |
|---|---|
| 1 | Zeigt die ausgewählten Messwerte mit Anzeigename, Quellgerät und Farbe an. Bewegen Sie die Maus über eine Datenquelle, um sie zu bearbeiten oder zu entfernen (siehe Messwertauswahl). Auf Dashboards können Datenquellen gepinnt werden. Geräte von gepinnten Datenquellen bleiben im Präsentationsmodus des Dashboards unverändert. Damit können Sie z. B. mithilfe des temporären Gerätetauschs während der Präsentation Vergleiche durchführen. Fügt dem Objekt Messwerte hinzu (Wert hinzufügen). Mit dem Gerätetausch ersetzen Sie die Geräte, die mit diesem Objekt verknüpft sind (Geräte tauschen). |
| 2 | Legt die Grenzen der Anzeige und die Darstellung des Diagramms fest. |
| 3 | Legt die Farben bestimmter Wertebereiche fest. |
| Anker | ||||
|---|---|---|---|---|
|
(ab GridVis-Edition Expert)
Mit dem Objekt Verfügbarkeit & Ausfallzeit werten Sie die Verfügbarkeit Ihrer Netzspannung statistisch aus. Außerdem werden wichtige Kennzahlen wie Mittlere Betriebsdauer zwischen Ausfällen (MTBF) und Mittlere Reparaturzeit (MTTR) berechnet und dargestellt.
Objekt Veränderung & Differenz vergleichen Sie die Messwerte in einem definierten Zeitraum und stellen die Veränderungen dar. Damit identifizieren Sie Trends und Auffälligkeiten.
| Position | Beschreibung |
|---|---|
| 1 | Legt die Textformatierung fest. |
| 2 |
Zeigt das ausgewählte Gerät an. Bewegen Sie die Maus über das Gerät, um es zu entfernen.
Fügt dem Objekt ein Gerät hinzu (Geräte auswählen).
Legt die Darstellung der Tabelle fest. Gesamt- und Zwischensummen werden nur bei Energiewerten ausgegeben.
Die Seitenauswahl ist nur im Bearbeitungs- und Präsentationsmodus von Berichten und Dashboards sichtbar. | |||||
| 3 | Zeigt die ausgewählten Messwerte mit Anzeigename, Quellgerät und Farbe an. Bewegen Sie die Maus über eine Datenquelle, um sie zu bearbeiten oder zu entfernen (siehe Messwertauswahl). Auf Dashboards können Datenquellen gepinnt werden. Geräte von gepinnten Datenquellen bleiben im Präsentationsmodus des Dashboards unverändert. Damit können Sie z. B. mithilfe des temporären Gerätetauschs während der Präsentation Vergleiche durchführen. Fügt dem Objekt Messwerte hinzu (Wert hinzufügen). Mit dem Gerätetausch ersetzen Sie die Geräte, die mit diesem Objekt verknüpft sind (Geräte tauschen). | ||||
| 4 | Legt die Aggregation des Messwerte fest. | ||||
| 5 | Legt fest, mit welchem Zeitraum die Messwerte verglichen werden. | ||||
| 6 | Tausche die Spalten und Zeilen der Tabelle. Da die Anzahl der Spalten limitiert ist, zeigen Sie mit dieser Funktion entweder beliebig viele Vergleiche oder Geräte in den Zeilen der Tabelle an. | ||||
| 7 | Legt fest, mit welcher Farbe bestimmte Wertebereiche der Differenzen angezeigt werden. |
| Anker | ||||
|---|---|---|---|---|
|
Mit dem Objekt Verfügbarkeit & Ausfallzeit werten Sie die Verfügbarkeit Ihrer Netzspannung statistisch aus. Außerdem werden wichtige Kennzahlen wie Mittlere Betriebsdauer zwischen Ausfällen (MTBF) und Mittlere Reparaturzeit (MTTR) berechnet und dargestellt.
| Position | Beschreibung | |||||
|---|---|---|---|---|---|---|
1 | Legt die Textformatierung fest. | |||||
| 2 | Zeigt das ausgewählte Gerät an. Bewegen Sie die Maus über das Gerät, um es zu entfernen. | |||||
| 3 | Legt die minimale Ereignisdauer, die minimale Verfügbarkeit und die Anzahl der Dezimalstellen fest.
| |||||
| 4 | Legt fest, ob der Zeitbereich und die Gerätenamen im Objekt angezeigt werden. |
| Anker | ||||
|---|---|---|---|---|
|
Das Objekt Verlinkung ist eine transparente klickbare Fläche, mit der auf eine externe Ressource oder ein anderes Dashboard verlinkt wird. Der Link kann in einem neuen Tab geöffnet oder durch eine Grafik markiert werden.
| Position | Beschreibung |
|---|---|
| 1 | Legt das Ziel des Links fest. |
| 2 | Legt das Verhalten des Links fest. |
| Anker | ||||
|---|---|---|---|---|
|
In einem Wasserfalldiagramm stellen Sie die zeitliche Entwicklung eines Messwerts durch stufenartige Erhöhung oder Verringerung dar.
| Position | Beschreibung |
|---|---|
| 1 | Zeigt die ausgewählten Messwerte mit Anzeigename, Quellgerät und Farbe an. Bewegen Sie die Maus über eine Datenquelle, um sie zu bearbeiten oder zu entfernen (siehe Messwertauswahl). Auf Dashboards können Datenquellen gepinnt werden. Geräte von gepinnten Datenquellen bleiben im Präsentationsmodus des Dashboards unverändert. Damit können Sie z. B. mithilfe des temporären Gerätetauschs während der Präsentation Vergleiche durchführen. Fügt dem Objekt Messwerte hinzu (Wert hinzufügen). Mit dem Gerätetausch ersetzen Sie die Geräte, die mit diesem Objekt verknüpft sind (Geräte tauschen). |
| 2 | Legt die Aggregation der Messwerte fest. |
| 3 | Legt die Darstellung des Diagramms fest. |
| 4 | Legt die Farben der Säulen und die Größe der Säulenbeschriftung fest. |
| Sv translation | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Data objects use historical measured values. They can also be used to display live values on dashboards. For both historical measured values and live values, you can use either the defaults of the report or dashboard, or deviate from these individually per object.
After you have created a Contract file you can use data objects to visualize your CO2 emissions, costs and energy equivalences. You can find out how to configure the selected data objects for this in the Measured value selection.
An ABC analysis (also called Pareto chart) can be used to determine the consumers with the largest shares of the total consumption. In the corresponding object, measured values of the same type are displayed as bar charts arranged by size. The selected measured values together result in the total quantity under consideration. In addition, a percentage (Pareto value) can be calculated for each bar, which corresponds to the share of the total of all bars up to this point.
You can use a bar chart to display measured values of the same type as bars and set them in relation to each other. The measured values are sorted by size.
The CO₂ calculation object multiplies a measured value by a CO₂ emission factor and outputs the resulting emission quantity. You can optionally add further information to the measured value.
The Code object lets you use HTML, JavaScript or CSS on the dashboard. For example, you can call up measured values via the 06.01 | REST-Schnittstelle.
Double-click the object to edit the code in edit mode.
The duration curve is used to arrange the measured values in the order of their magnitude. This allows you to determine the frequency of certain value ranges.
The event list shows all events and transients of the selected device as a table.
A heatmap shows the time course of a measured value. The chart shows the individual days in columns and the respective hour in rows. The coloring of the cell expresses the magnitude of the value.
A histogram shows the statistical frequency of historical measured values in a certain time interval. This allows you to identify trends, patterns and deviations.
IFrame is used to display an item of content on the dashboard with which you can interact, such as a web page or PDF. You need a web address (URL) to the content for this. It is also possible to embed dashboards from the previous GridVis version.
The Indicator object displays images for specific value ranges of a measured value. Typical applications are the display of traffic lights or switch positions. The measured value is displayed on dashboards in edit mode and hidden in presentation mode.
The ITI(CBEMA) curve describes the maximum voltage deviation in relation to the event duration that an electronic device must be able to tolerate. This means it assists in the evaluation of events in relation to the permissible tolerances.
You can use the KPI object to visualize KPIs on dashboards and reports.
You can use a pie chart to display measured values of the same type as segments of a circle and set them in relation to each other.
You can use a line chart to display different measured values as a chronological progression.
A stacked line chart allows you to display the time course of different measured values of the same type on top of each other.
Anker |
|
| Info | ||
|---|---|---|
| ||
Users who are not logged in and who access a shared dashboard via a link cannot use the Modbus write function. |
| Position | Description | |||||
|---|---|---|---|---|---|---|
| 1 | Displays the selected device. Move the mouse over the device to remove it. Adds a device to the object (Select devices). | |||||
| 2 | Displays the address of the Modbus register. Make sure that the address you are writing to is also writable (WR). If an address is read-only (RD), it cannot be written to. | |||||
| 3 | Selects the Modbus value format. The Modbus value format depends on the set register. The value format of the registers can be found in the Modbus address list. | |||||
| 4 | Selects the Modbus function code to be used:
| |||||
| 5 | Defines the value format. | |||||
| 6 |
| |||||
| 7 | Adds action buttons to the object. You can use action buttons to transfer values without having to enter them manually. The action buttons are retained when the register is changed. The name of an action button can be freely selected; the possible values can be taken from the Modbus address list. The colors of the action buttons can be freely selected using the color picker.
|
| Anker | ||||
|---|---|---|---|---|
|
Multiple regression analysis allows several independant variables to be checked for their correlation with a dependent variable. In addition, graphical representations in the form of scatter charts can be used for tabular model diagnosis. In the graphical representation, a distinction is made between residual versus time diagrams and residual versus fitted value diagrams.
| Position | Description |
|---|---|
| 1 | Displays the selected measured values with display name, source device and color. Move the mouse over a data source to edit or remove it (see Measured Value Selection). Data sources can be pinned on dashboards. Devices from pinned data sources remain unchanged in the dashboard’s presentation mode. This allows you to make comparisons during the presentation, for example, using the temporary device swap. Adds measured values as dependant or independant variables to the object (Add value). With device swap, you can replace the devices that are linked to this object (Exchange devices). |
| 2 | Defines the aggregation of the measured values. |
| 3 | The intercept is the value of the dependent variable if all independent variables were equal to zero. If the checkbox is not ticked, the dependent variable is hidden. |
| 4 | Defines the display of the data. Under Choose view, select whether the data should be displayed in a table or as a scatter chart (residuals versus time or residuals versus fitted values). |
| Anker | ||||
|---|---|---|---|---|
|
The Numerical value object represents a measured value. You can optionally add further information to the measured value.
| Position | Description |
|---|---|
| 1 | Sets the text formatting. |
| 2 | Defines which additional information about the measured value is displayed. |
| 3 | Displays the selected measured values with display name, source device and color. Move the mouse over a data source to edit or remove it (see Measured Value Selection). Data sources can be pinned on dashboards. Devices from pinned data sources remain unchanged in the dashboard’s presentation mode. This allows you to make comparisons during the presentation, for example, using the temporary device swap. |
| 4 | Sets the background colors for certain value ranges. |
| Anker | ||||
|---|---|---|---|---|
|
This object is used to evaluate harmonics according to the limit values of the EN50160 standard. The harmonics are displayed in a column chart.
The harmonics per phase and individual limit value violations are displayed in a tooltip above the columns.
| Position | Description | |||||
|---|---|---|---|---|---|---|
| 1 | Displays the selected device. Move the mouse over the device to remove it. | |||||
| 2 | Specifies whether current or voltage values are analyzed. | |||||
| 3 | Specifies the recording density with which the data are displayed. Depending on the device configuration, the data is recorded using different recording densities. | |||||
| 4 | Specifies the time period of the data to be viewed.
| |||||
| 5 | In the drop-down menu, select the standard according to whose limit values the chart is to be evaluated. The selected standard appears in the chart legend.
| |||||
| 6 | The number of harmonics depends on the selected standard. |
| Anker | ||||
|---|---|---|---|---|
|
Use the level meter to show a measured value within freely configurable limits. Optionally, you can assign an individual color to certain value ranges.
Position | Description |
|---|---|
1 | Displays the selected measured values with display name, source device and color. Move the mouse over a data source to edit or remove it (see Measured Value Selection). Data sources can be pinned on dashboards. Devices from pinned data sources remain unchanged in the dashboard’s presentation mode. This allows you to make comparisons during the presentation, for example, using the temporary device swap. |
2 | Defines the limits of the display and the way the chart is displayed. |
3 | Sets the colors for certain value ranges. |
| Anker | ||||
|---|---|---|---|---|
|
Use the regression scatter chart to examine two measured values to see if there is a relationship between them. The measured values are displayed as a scatter chart with a plotted regression line.
You can show the equation of the regression line, the coefficient of determination, and an interpretation of the strength of the relationship below the chart.
| Position | Description |
|---|---|
| 1 | Displays the selected measured values with display name, source device and color. Move the mouse over a data source to edit or remove it (see Measured Value Selection). Data sources can be pinned on dashboards. Devices from pinned data sources remain unchanged in the dashboard’s presentation mode. This allows you to make comparisons during the presentation, for example, using the temporary device swap. |
| 2 | Defines the aggregation of the measured values. |
| 3 | Defines the display of the chart and additional information about the regression result. |
| Anker | ||||
|---|---|---|---|---|
|
You can use the Sankey object to integrate Sankey diagrams into dashboards and reports.
| Position | Description | |||||
|---|---|---|---|---|---|---|
| 1 | Displays the selected Sankey diagram. Select the desired Sankey from the drop-down menu. Create new Sankeys in the Sankey-Manager.
|
| Anker | ||||
|---|---|---|---|---|
|
You can use a column chart to display measured values of the same type as columns and set them in relation to each other. Optionally, you can add a measured value as a reference line.
| Position | Description | |||||
|---|---|---|---|---|---|---|
| 1 | Displays the selected measured values with display name, source device and color. Move the mouse over a data source to edit or remove it (see Measured Value Selection). Data sources can be pinned on dashboards. Devices from pinned data sources remain unchanged in the dashboard’s presentation mode. This allows you to make comparisons during the presentation, for example, using the temporary device swap. | |||||
| 2 | Automatically determines the scaling of the measured values or sets a fixed scaling factor. | |||||
| 3 | Displays the measured value selected as the reference line with the display name, source device and color. Move the mouse over a data source to edit or remove it (see Measured Value Selection). Data sources can be pinned on dashboards. Devices from pinned data sources remain unchanged in the dashboard’s presentation mode. This allows you to make comparisons during the presentation, for example, using the temporary device swap. | |||||
| 4 | Defines the way the chart is displayed. The navigator is displayed only in presentation mode. Use the navigator to move the displayed time section. Use the shortcut buttons to set the time section to specific time periods. | |||||
| 5 | Sets the size of the column label. | |||||
| 6 | Sets the comparison period. You can use the comparison period to display additional measured values that lie in a specific period before the current measured values.
|
| Anker | ||||
|---|---|---|---|---|
|
You can use a stacked column chart to display measured values of the same type as columns stacked on top of each other and set them in relation to each other. Optionally, you can add a measured value as a reference line.
Position | Description |
|---|---|
1 | Displays the selected measured values with display name, source device and color. Move the mouse over a data source to edit or remove it (see Measured Value Selection). Data sources can be pinned on dashboards. Devices from pinned data sources remain unchanged in the dashboard’s presentation mode. This allows you to make comparisons during the presentation, for example, using the temporary device swap. |
2 | Automatically determines the scaling of the measured values or sets a fixed scaling factor. |
3 | Displays the measured value selected as the reference line with the display name, source device and color. Move the mouse over a data source to edit or remove it (see Measured Value Selection). Data sources can be pinned on dashboards. Devices from pinned data sources remain unchanged in the dashboard’s presentation mode. This allows you to make comparisons during the presentation, for example, using the temporary device swap. |
4 | Defines the way the chart is displayed. |
5 | Sets the size of the column label. |
| Anker | ||||
|---|---|---|---|---|
|
Display different measured values in a table and optionally display their totals and subtotals. You can split a table into several pages.
| Position | Description | |||||
|---|---|---|---|---|---|---|
| 1 | Sets the text formatting. | |||||
| 2 | Defines the appearance and splitting of the table. This can be used, for example, to split longer tables into several report pages. Totals and subtotals are only output for energy values.
If the table contains more rows than specified in the Rows per Table Page field, a page selection appears below the table. This is only visible in the editing and presentation mode of reports and dashboards.and dashboards. | |||||
| 3 | Displays the selected measured values with display name, source device and color. Move the mouse over a data source to edit or remove it (see Measured Value Selection). Data sources can be pinned on dashboards. Devices from pinned data sources remain unchanged in the dashboard’s presentation mode. This allows you to make comparisons during the presentation, for example, using the temporary device swap. | |||||
| 4 | Defines the aggregation of the measured values. |
| Anker | ||||
|---|---|---|---|---|
|
Use the speedometer to show a measured value within freely configurable limits. Optionally, you can assign an individual color to certain value ranges.
Position | Description |
|---|---|
1 3 | Displays the selected measured values with display name, source device and color. Move the mouse over a data source to edit or remove it (see Measured Value Selection). Data sources can be pinned on dashboards. Devices from pinned data sources remain unchanged in the dashboard’s presentation mode. This allows you to make comparisons during the presentation, for example, using the temporary device swap. |
2 | Defines the limits of the display and the way the chart is displayed. |
| 4 | Defines the aggregation of the measured values. |
Use the speedometer to show a measured value within freely configurable limits. Optionally, you can assign an individual color to certain value ranges.
3 | Sets the colors for certain value ranges. |
| Anker | ||||
|---|---|---|---|---|
|
With the Change & Difference object, you compare the measured values in a defined period of time and display the changes. This allows you to identify trends and abnormalities.
Position
Description
1
| Position | Description | |||||
|---|---|---|---|---|---|---|
| 1 | Sets the text formatting. | |||||
| 2 | Defines the appearance and splitting of the table. Totals and subtotals are only output for energy values.
The page selection is only visible in the editing and presentation mode of reports and dashboards. | |||||
| 3 |
| Displays the selected measured values with display name, source device and color. Move the mouse over a data source to edit or remove it (see Measured Value Selection). Data sources can be pinned on dashboards. Devices from pinned data sources remain unchanged in the dashboard’s presentation mode. This allows you to make comparisons during the presentation, for example, using the temporary device swap. Adds measured values to the object (Add value). With device swap, you can replace the devices that are linked to this object (Exchange devices). |
| 4 | Defines the |
3
Sets the colors for certain value ranges.
| aggregation of the measured values. | |
| 5 | Defines the period to which the measured values are compared. |
| 6 | Swaps the columns and rows of the table. Since the number of columns is limited, this function allows you to either display any number of comparisons or devices in the rows of the table. |
| 7 | Sets the colors used to display certain value ranges of the differences. |
| Anker | ||||
|---|---|---|---|---|
|
You can use the Availability & downtime object to statistically evaluate the availability of your grid voltage. Important key performance indicators such as mean time between failure (MTBF) and mean time to repair (MTTR) are also calculated and displayed.
Position | Description | |||||
|---|---|---|---|---|---|---|
1 | Defines the text formatting. | |||||
2 | Displays the selected device. Move the mouse over the device to remove it. | |||||
3 | Specifies the minimum event duration, the minimum availability and the number of decimal places.
| |||||
4 | Specifies whether the time range and the device names are displayed in the object. |
| Anker | ||||
|---|---|---|---|---|
|
The Linking object is a transparent clickable area that links to an external resource or another dashboard. The link can be opened in a new tab or marked by a graphic.
Position | Description |
|---|---|
1 | Defines the destination of the link. |
2 | Defines the behavior of the link. |
| Anker | ||||
|---|---|---|---|---|
|

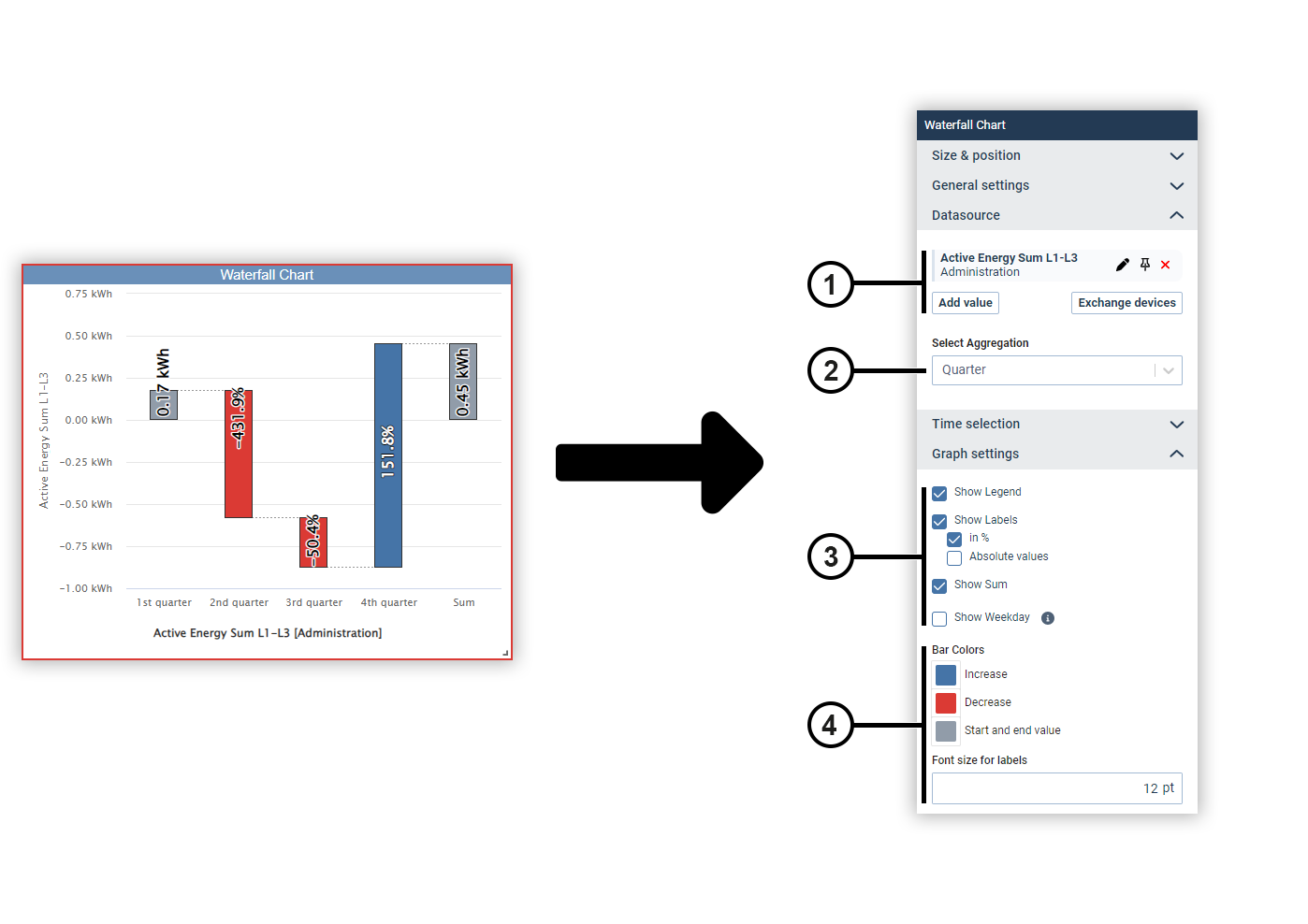

A waterfall chart shows the development of a measured value over time by increasing or decreasing steps.
Position | Description |
|---|---|
1 | Displays the selected measured values with display name, source device and color. Move the mouse over a data source to edit or remove it (see Measured Value Selection). Data sources can be pinned on dashboards. Devices from pinned data sources remain unchanged in the dashboard’s presentation mode. This allows you to make comparisons during the presentation, for example, using the temporary device swap. |
2 | Defines the aggregation of the measured values. |
3 | Defines the way the chart is displayed. |
4 | Sets the colors of the columns and the size of the column label. |
| Sv translation | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Los objetos de datos utilizan valores de medición históricos. Con estos, en los paneles también pueden representarse valores en tiempo real. Tanto para los valores de medición históricos como para los valores en tiempo real, usted o bien utiliza las especificaciones del informe o panel o bien se desvía individualmente por cada objeto de las mismas.
Después de que haya creado un expediente de contratación, con ayuda de unos objetos de datos podrá representar visualmente sus emisiones de CO2, los costes y las equivalencias de energía. Para saber cómo puede configurar con este fin los objetos de datos seleccionados, consulte Messwertauswahl.
Con un análisis ABC (también llamado diagrama de Pareto) usted determina los consumidores que representan las mayores partes del consumo total. En el objeto correspondiente se representan los valores de medición del mismo tipo como diagramas de barras, ordenados por tamaño. El conjunto de los valores de medición seleccionados representa la cantidad total contemplada. Adicionalmente, para cada barra puede calcularse un valor porcentual (valor de Pareto), que equivale al porcentaje de la cantidad total de todas las barras hasta este punto.
Con un diagrama de barras podrá representar los valores de medición del mismo tipo como barras y ponerlos en relación entre sí. Los valores de medición se ordenan por su tamaño.
El objeto Cálculo de CO₂ multiplica un valor de medición por un factor de emisiones de CO₂ y muestra la cantidad de emisiones resultante. Opcionalmente usted puede agregar datos adicionales al valor de medición.
Con el objeto Código podrá utilizar HTML, JavaScript o CSS en el panel. Así, por ejemplo, podrá acceder a los valores de medición a través de la 06.01 | REST-Schnittstelle.
Haciendo doble clic en el objeto podrá editar el código en el modo de edición.
La línea de duración le permite ordenar los valores de medición por orden de tamaño. Así podrá determinar la frecuencia de determinados rangos de valores.
La lista de eventos muestra como tabla todos los eventos y transitorios del dispositivo seleccionado.
Un mapa de calor representa el curso temporal de un valor de medición. En el diagrama se representan los diferentes días columna por columna y la respectiva hora se representa fila por fila. El coloreado de la celda expresa la cuantía del valor.
Un histograma muestra la frecuencia estadística de los valores de medición históricos en un determinado intervalo de tiempo. Esto le permite identificar tendencias, patrones y desviaciones.
Con IFrame usted puede representar en el panel un contenido, p. ej., una página web o un PDF, con el que puede interactuar. A tal efecto, usted necesita una dirección web (URL) hacia el contenido. También es posible integrar paneles de la versión anterior de GridVis.
El objeto Indicador muestra imágenes acerca de determinados rangos de valores de un valor de medición. Aplicaciones típicas son la indicación de semáforos o posiciones de interruptor. El valor de medición se muestra en paneles de control en modo de edición y se oculta en modo de presentación.
La curva ITIC(CBEMA) describe la desviación máxima de tensión en relación con la duración de un evento que tiene que tolerar un dispositivo electrónico. Así la curva apoya la evaluación de eventos, referida a las tolerancias admisibles.
Con un gráfico circular podrá representar los valores de medición del mismo tipo como segmentos circulares y ponerlos en relación entre sí.
Con un gráfico lineal podrá representar diferentes valores de medición como curso temporal.
Con un gráfico lineal apilado podrá representar uno encima del otro el curso temporal de diferentes valores de medición del mismo tipo.
Puede utilizar este objeto para escribir parámetros y estados en una dirección Modbus mediante un campo de entrada manual o botones predefinidos y configurar así un dispositivo a través de GridVis.
Anker |
|
| Posición | Descripción |
|---|---|
| 1 | Muestra los valores de medición seleccionados con nombre de visualización, dispositivo de origen y color. Sitúe el ratón encima de una fuente de datos para editar o eliminar la misma (véase Selección de valores de medición). En los paneles pueden anclarse fuentes de datos. Los dispositivos de fuentes de datos ancladas permanecen inalterados en el modo de presentación del panel. Esto le permite, p. ej., realizar comparaciones durante la presentación con ayuda de la sustitución temporal de dispositivos. |
| 2 | Establece la agregación de los valores de medición. |
| 3 | El término constante es el valor de la variable dependiente si todas las variables independientes fueran iguales a cero. Si la casilla no está marcada, la variable dependiente está oculta. |
| 4 | Determina cómo se muestran los datos. En Ver, seleccione si los datos deben mostrarse en una tabla o como un diagrama de dispersión (residuos vs. tiempo o residuos vs. valores adaptados). |
| Anker | ||||
|---|---|---|---|---|
|
El objeto Valor numérico representa un valor de medición. Opcionalmente usted puede agregar datos adicionales al valor de medición.
| Posición | Descripción |
|---|---|
| 1 | Establece el formateo de texto. |
| 2 | Establece qué informaciones adicionales acerca del valor de medición deben mostrarse. |
| 3 | Muestra los valores de medición seleccionados con nombre de visualización, dispositivo de origen y color. Sitúe el ratón encima de una fuente de datos para editar o eliminar la misma (véase Messwertauswahl). En los paneles pueden anclarse fuentes de datos. Los dispositivos de fuentes de datos ancladas permanecen inalterados en el modo de presentación del panel. Esto le permite, p. ej., realizar comparaciones durante la presentación con ayuda de la sustitución temporal de dispositivos. |
| 4 | Establece los colores de fondo de determinados rangos valores. |
| Anker | ||||
|---|---|---|---|---|
|
Con este objeto podrá evaluar los armónicos según los valores límite de la norma EN50160. Los armónicos se representan en un diagrama de columnas.
Los armónicos por fase, así como las diferentes superaciones de los valores límite, se muestran en una descripción emergente por encima de las columnas.
Posición | Descripción | |||||
|---|---|---|---|---|---|---|
| 1 | Muestra el dispositivo seleccionado. Sitúe el ratón encima del dispositivo para eliminarlo. | |||||
| 2 | Establece si se analizan los valores de corriente o de tensión. | |||||
| 3 | Establece con qué densidad de registro se muestran los datos. En función de la configuración del dispositivo, los datos se registran con diferentes densidades de registro. | |||||
| 4 | Establece el periodo de tiempo para el cual se contemplan los datos.
| |||||
| 5 | Seleccione en el menú desplegable la norma según cuyos valores límite deba evaluarse el diagrama. La norma seleccionada aparece en la leyenda del diagrama.
| |||||
| 6 | La cantidad de armónicos depende de la norma seleccionada. |
| Anker | ||||
|---|---|---|---|---|
|
Con la indicación de nivel podrá representar un valor de medición dentro de unos límites libremente configurables. Opcionalmente podrá dotar determinados rangos de valores de un color individual.
Posición | Descripción |
|---|---|
1 | Muestra los valores de medición seleccionados con nombre de visualización, dispositivo de origen y color. Sitúe el ratón encima de una fuente de datos para editar o eliminar la misma (véase Messwertauswahl). En los paneles pueden anclarse fuentes de datos. Los dispositivos de fuentes de datos ancladas permanecen inalterados en el modo de presentación del panel. Esto le permite, p. ej., realizar comparaciones durante la presentación con ayuda de la sustitución temporal de dispositivos. |
2 | Establece los límites de la indicación y la representación del diagrama. |
3 | Establece los colores de determinados rangos de valores. |
| Anker | ||||
|---|---|---|---|---|
|
Con el diagrama de dispersión de regresión podrá analizar si hay una relación entre dos valores de medición. Los valores de medición se representan como diagrama de dispersión con línea de regresión dibujada.
Debajo del diagrama podrá indicar la ecuación de la línea de regresión, el coeficiente de determinación, así como una interpretación de la intensidad de la relación.
| Posición | Descripción |
|---|---|
| 1 | Muestra los valores de medición seleccionados con nombre de visualización, dispositivo de origen y color. Sitúe el ratón encima de una fuente de datos para editar o eliminar la misma (véase Messwertauswahl). En los paneles pueden anclarse fuentes de datos. Los dispositivos de fuentes de datos ancladas permanecen inalterados en el modo de presentación del panel. Esto le permite, p. ej., realizar comparaciones durante la presentación con ayuda de la sustitución temporal de dispositivos. |
| 2 | Establece la agregación de los valores de medición. |
| 3 | Establece la representación del diagrama y las informaciones adicionales acerca del resultado de regresión. |
| Anker | ||||
|---|---|---|---|---|
|
| Posición | Descripción | |||||
|---|---|---|---|---|---|---|
| 1 | Muestra el diagrama Sankey seleccionado. Seleccione la Sankey deseada en el menú desplegable. Las nuevas Sankeys se crean en el Sankey-Manager.
|
| Anker | ||||
|---|---|---|---|---|
|
Con un diagrama de columnas podrá poner en relación entre sí los valores de medición del mismo tipo en forma de columnas. Opcionalmente podrá agregar un valor de medición como línea de referencia.
| Posición | Descripción | |||||
|---|---|---|---|---|---|---|
| 1 | Muestra los valores de medición seleccionados con nombre de visualización, dispositivo de origen y color. Sitúe el ratón encima de una fuente de datos para editar o eliminar la misma (véase Messwertauswahl). En los paneles pueden anclarse fuentes de datos. Los dispositivos de fuentes de datos ancladas permanecen inalterados en el modo de presentación del panel. Esto le permite, p. ej., realizar comparaciones durante la presentación con ayuda de la sustitución temporal de dispositivos. | |||||
| 2 | Determina automáticamente la escala de los valores de medición y establece un factor de escala fijo. | |||||
| 3 | Muestra el valor de medición seleccionado como línea de referencia con nombre de visualización, dispositivo de origen y color. Sitúe el ratón encima de una fuente de datos para editar o eliminar la misma (véase Messwertauswahl). En los paneles pueden anclarse fuentes de datos. Los dispositivos de fuentes de datos ancladas permanecen inalterados en el modo de presentación del panel. Esto le permite, p. ej., realizar comparaciones durante la presentación con ayuda de la sustitución temporal de dispositivos. | |||||
| 4 | Establece la representación del diagrama. El navegador sólo aparece en el modo de presentación. Utilice el navegador para desplazar la sección temporal mostrada. Utilice las teclas de acceso directo para establecer la sección temporal en periodos de tiempo específicos. | |||||
| 5 | Establece el tamaño de la rotulación de columnas. | |||||
| 6 | Establece el periodo de comparación. Puede utilizar el periodo de comparación para visualizar valores medidos adicionales que se encuentren en un periodo específico antes de los valores medidos actuales.
|
| Anker | ||||
|---|---|---|---|---|
|
Con un diagrama de columnas apilado podrá poner en relación entre sí los valores de medición del mismo tipo como columnas apiladas una encima de la otra. Opcionalmente podrá agregar un valor de medición como línea de referencia.
Posición | Descripción |
|---|---|
1 | Muestra los valores de medición seleccionados con nombre de visualización, dispositivo de origen y color. Sitúe el ratón encima de una fuente de datos para editar o eliminar la misma (véase Messwertauswahl). En los paneles pueden anclarse fuentes de datos. Los dispositivos de fuentes de datos ancladas permanecen inalterados en el modo de presentación del panel. Esto le permite, p. ej., realizar comparaciones durante la presentación con ayuda de la sustitución temporal de dispositivos. |
2 | Determina automáticamente la escala de los valores de medición y establece un factor de escala fijo. |
3 | Muestra el valor de medición seleccionado como línea de referencia Muestra los valores de medición seleccionados con nombre de visualización, dispositivo de origen y color. Sitúe el ratón encima de una fuente de datos para editar o eliminar la misma (véase Messwertauswahl). En los paneles pueden anclarse fuentes de datos. Los dispositivos de fuentes de datos ancladas permanecen inalterados en el modo de presentación del panel. Esto le ancladas permanecen inalterados en el modo de presentación del panel. Esto le permite, p. ej., realizar comparaciones durante la presentación con ayuda de la sustitución temporal de dispositivos. |
4 | Establece la representación del diagrama. |
5 | Establece el tamaño de la rotulación de columnas. |
| Anker | ||||
|---|---|---|---|---|
|
En una tabla podrá representar diferentes valores de medición, y opcionalmente proveerlos de sumas totales y sumas parciales. Podrá dividir una tabla entre varias páginas.
| Posición | Descripción | ||||
|---|---|---|---|---|---|
| 1 | Establece el formateo de texto. | ||||
| 2 | Establece la representación y la división de la tabla. Esto permite, p. ej., Agrega valores de medición al objeto (Agregar valor). Con la sustitución de dispositivos, usted sustituye dispositivos que están vinculados con este objeto (Sustituir dispositivos). | ||||
2 | Determina automáticamente la escala de los valores de medición y establece un factor de escala fijo. | ||||
dividir tablas largas a través de varias páginas de un informe. Las sumas totales y sumas parciales solo se muestran para valores de energía.
Si la tabla contiene más filas de las especificadas en el campo Líneas por página de tabla, aparecerá una selección de páginas debajo de la tabla. Esto solo es visible en el modo de edición y presentación de informes y cuadros de mando. | |||||
| 3 | Muestra los valores de medición seleccionados | 3 | Muestra el valor de medición seleccionado como línea de referencia con nombre de visualización, dispositivo de origen y color. Sitúe el ratón encima de una fuente de datos para editar o eliminar la misma (véase Messwertauswahl). En los paneles pueden anclarse fuentes de datos. Los dispositivos de fuentes de datos ancladas permanecen inalterados en el modo de presentación del panel. Esto le permite, p. ej., realizar comparaciones durante la presentación con ayuda de la sustitución temporal de dispositivos. | ||
4 | Establece la representación del diagrama. | ||||
5 | Establece el tamaño de la rotulación de columnas. |
En una tabla podrá representar diferentes valores de medición, y opcionalmente proveerlos de sumas totales y sumas parciales. Podrá dividir una tabla entre varias páginas.
de la sustitución temporal de dispositivos. | |
| 4 | Establece la agregación de los valores de medición. |
| Anker | ||||
|---|---|---|---|---|
|
Con el velocímetro podrá representar un valor de medición dentro de unos límites libremente configurables. Opcionalmente podrá dotar determinados rangos de valores de un color individual.
Posición | Descripción | |||||
|---|---|---|---|---|---|---|
1 | ||||||
| Posición | Descripción | |||||
| 1 | Establece el formateo de texto. | |||||
| 2 | Establece la representación y la división de la tabla. Esto permite, p. ej., dividir tablas largas a través de varias páginas de un informe. Las sumas totales y sumas parciales solo se muestran para valores de energía.
Si la tabla contiene más filas de las especificadas en el campo Líneas por página de tabla, aparecerá una selección de páginas debajo de la tabla. Esto solo es visible en el modo de edición y presentación de informes y cuadros de mando. | |||||
| 3 | Muestra los valores de medición seleccionados con nombre de visualización, dispositivo de origen y color. Sitúe el ratón encima de una fuente de datos para editar o eliminar la misma (véase Messwertauswahl). En los paneles pueden anclarse fuentes de datos. Los dispositivos de fuentes de datos ancladas permanecen inalterados en el modo de presentación del panel. Esto le permite, p. ej., realizar comparaciones durante la presentación con ayuda de la sustitución temporal de dispositivos. | |||||
| 4 2 | Establece la agregación de los valores de medición. |
Con el velocímetro podrá representar un valor de medición dentro de unos límites libremente configurables. Opcionalmente podrá dotar determinados rangos de valores de un color individual.
los límites de la indicación y la representación del diagrama. | |
3 | Establece los colores de determinados rangos de valores. |
| Anker | ||||
|---|---|---|---|---|
|
Con el objeto Cambio & Diferencia, puede comparar los valores medidos en un periodo de tiempo definido y representar los cambios. De esta forma, puede identificar tendencias y anomalías.
Posición
Descripción
1
| Posición | Descripción | |||||
|---|---|---|---|---|---|---|
| 1 | Establece el formateo de texto. | |||||
| 2 | Establece la representación y la división de la tabla. Las sumas totales y sumas parciales solo se muestran para valores de energía.
La selección de páginas solo es visible en el modo de edición y presentación de informes y cuadros de mando. | |||||
| 3 |
| Muestra los valores de medición seleccionados con nombre de visualización, dispositivo de origen y color. Sitúe el ratón encima de una fuente de datos para editar o eliminar la misma (véase Messwertauswahl). En los paneles pueden anclarse fuentes de datos. Los dispositivos de fuentes de datos ancladas permanecen inalterados en el modo de presentación del panel. Esto le permite, p. ej., realizar comparaciones durante la presentación con ayuda de la sustitución temporal de dispositivos. Agrega valores de medición al objeto (Agregar valor). Con la sustitución de dispositivos, usted sustituye dispositivos que están vinculados con este objeto (Sustituir dispositivos). |
| 4 | Establece |
3
Establece los colores de determinados rangos de valores.
| la agregación de los valores de medición. | |
| 5 | Determina el periodo de tiempo con el que se comparan los valores medidos. |
| 6 | Intercambia las columnas y las filas de la tabla. Dado que el número de columnas es limitado, esta función le permite mostrar tantas comparaciones o dispositivos como desee en las filas de la tabla. |
| 7 | Establece el color con el que se mostrarán determinados rangos de valores de las diferencias. |
| Anker | ||||
|---|---|---|---|---|
|
Con el objeto Disponibilidad y tiempo de inactividad podrá evaluar estadísticamente la disponibilidad de su tensión de red. Además, se calculan y se representan importantes indicadores clave, como el tiempo medio entre fallos (MTBF, por sus siglas en inglés) y el tiempo medio de reparación (MTTR, por sus siglas en inglés).
Posición | Descripción | |||||
|---|---|---|---|---|---|---|
| 1 | Establece el formateo de texto. | |||||
| 2 | Muestra el dispositivo seleccionado. Sitúe el ratón encima del dispositivo para eliminarlo. | |||||
| 3 | Establece la duración mínima de un evento, la disponibilidad mínima y la cantidad de decimales.
| |||||
| 4 | Establece si en el objeto se muestran el rango de tiempo y el nombre del dispositivo. |
| Anker | ||||
|---|---|---|---|---|
|
El objeto Vinculación es una superficie transparente clicable, con la que se crea un enlace con un recurso externo o con otro panel. El enlace puede abrirse en una pestaña nueva o marcarse por medio de un gráfico.
Posición | Descripción |
|---|---|
1 | Establece el destino del enlace. |
2 | Establece el comportamiento del enlace. |
| Anker | ||||
|---|---|---|---|---|
|
En un diagrama de cascada podrá representar la evolución de un valor de medición a lo largo del tiempo mediante un aumento o una disminución escalonados.
Posición | Descripción |
|---|---|
1 | Muestra los valores de medición seleccionados con nombre de visualización, dispositivo de origen y color. Sitúe el ratón encima de una fuente de datos para editar o eliminar la misma (véase Messwertauswahl). En los paneles pueden anclarse fuentes de datos. Los dispositivos de fuentes de datos ancladas permanecen inalterados en el modo de presentación del panel. Esto le permite, p. ej., realizar comparaciones durante la presentación con ayuda de la sustitución temporal de dispositivos. |
2 | Establece la agregación de los valores de medición. |
3 | Establece la representación del diagrama. |
4 | Establece el color de las columnas y el tamaño de la rotulación de columnas. |
| Sv translation | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Gli oggetti di dati utilizzano letture storiche. Nelle dashboard è possibile visualizzare anche valori in tempo reale. Sia per i valori storici delle letture che per quelli in tempo reale, è possibile utilizzare i valori predefiniti del report o della dashboard o deviare da essi individualmente per ciascun oggetto.
Dopo aver creato un atti contrattuali, è possibile visualizzare le emissioni di CO2, i costi e le equivalenze energetiche tramite l'utilizzo di oggetti di dati. Le istruzioni per configurare gli oggetti di dati selezionati sono disponibili nella sezione Selezione valore di misurazione.
Con un’analisi ABC (detta anche diagramma di Pareto), si determinano le utenze con le quote maggiori del consumo totale. Nell’oggetto corrispondente, vengono visualizzate le letture dello stesso tipo come grafici a barre ordinati per dimensione. L’insieme delle letture selezionate costituisce la quantità totale in esame. Inoltre, è possibile calcolare una percentuale (valore di Pareto) per ogni colonna, che corrisponde alla quota dell’importo totale di tutte le colonne fino a quel momento.
Il grafico a barre mostra le letture dello stesso tipo come barre e le mette in relazione tra loro. Le letture sono ordinate per dimensione.
L’oggetto Calcolo CO₂ moltiplica una lettura per un fattore di emissione di CO₂ e fornisce la quantità di emissioni risultante. In alternativa, è possibile aggiungere ulteriori informazioni alle letture.
Con l’oggetto Code (codice), è possibile utilizzare HTML, JavaScript o CSS sulla Dashboard. Ad esempio, è possibile recuperare e visualizzare le letture tramite l’API REST.
Fare doppio clic sull’oggetto per modificare il codice in modalità di modifica.
Con la linea continua si dispongono le letture in ordine di grandezza. Questo consente di determinare la frequenza di determinati intervalli di valori.
L’elenco degli eventi mostra tutti gli eventi e i transitori del dispositivo selezionato sotto forma di tabella.
Una heatmap mostra l’andamento temporale di una lettura. Il diagramma mostra i singoli giorni nelle colonne e la rispettiva ora nelle righe. La colorazione della cella esprime l’altezza del valore.
Un istogramma mostra la frequenza statistica delle letture storiche in un certo intervallo di tempo. Questo consente di identificare tendenze, modelli e deviazioni.
Con l’IFrame, viene visualizzato un contenuto, ad esempio una pagina web o un PDF, sulla dashboard con cui è possibile interagire. Per farlo è necessario un indirizzo web (URL) del contenuto. È anche possibile incorporare le dashboard della versione precedente di GridVis.
L’oggetto Indicatore mostra immagini per intervalli di valori specifici di una lettura. Le applicazioni tipiche sono la visualizzazione di semafori o posizioni di interruttori. Il valore misurato viene visualizzato sui dashboard in modalità di modifica e nascosto in modalità di presentazione.
La curva ITI(CBEMA) descrive la deviazione massima della tensione in relazione alla durata dell’evento che un dispositivo elettronico deve tollerare. Supporta quindi l’interpretazione degli eventi in relazione alle tolleranze ammissibili.
È possibile utilizzare l'oggetto KPI per visualizzare i KPI su Dashboards e Berichte.
Il grafico a torta mostra le letture dello stesso tipo come segmenti di un cerchio e le mette in relazione tra loro.
È possibile utilizzare un grafico a linee per visualizzare le diverse letture in progressione cronologica.
Con un grafico a linee sovrapposte, viene visualizzato l’andamento temporale di diverse letture dello stesso tipo una sopra l’altra.
È possibile utilizzare questo oggetto per scrivere parametri e stati a un indirizzo Modbus tramite un campo di immissione manuale o pulsanti predefiniti e configurare così un dispositivo tramite GridVis.
Anker |
|
| Posizione | Descrizione |
|---|---|
| 1 | Mostra le letture selezionate con il nome visualizzato, il dispositivo di origine e il colore. Spostare il mouse su un’origine di dati per modificarla o rimuoverla (vedere Selezione lettura). Le origini dei dati possono essere appuntate sulle dashboard. I dispositivi delle origini di dati appuntate rimangono invariati nella modalità di presentazione della dashboard. Questo consente di effettuare confronti durante la presentazione, ad esempio utilizzando la sostituzione temporanea di dispositivi. Aggiunge i valori misurati all'oggetto come variabile dipendente o indipendente (Aggiungi valore). Con la sostituzione dei dispositivi, vengono sostituiti i dispositivi collegati a questo oggetto (Scambia dispositivi). |
| 2 | Imposta l’aggregazione delle letture. |
| 3 | Il termine costante è il valore della variabile dipendente se tutte le variabili indipendenti fossero uguali a zero. Se la casella di controllo non è selezionata, la variabile dipendente è nascosta. |
| 4 | Determina la modalità di visualizzazione dei dati. In Selezionare la vista, selezionare se i dati devono essere visualizzati in una tabella o in un diagramma di dispersione (residui rispetto al tempo o residui rispetto ai valori rettrificati). |
| Anker | ||||
|---|---|---|---|---|
|
L’oggetto Valore numerico rappresenta una lettura. In alternativa, è possibile aggiungere ulteriori informazioni alle letture.
| Posizione | Descrizione |
|---|---|
| 1 | Imposta la formattazione del testo. |
| 2 | Imposta quali informazioni aggiuntive visualizzare per le letture. |
| 3 | Mostra le letture selezionate con il nome visualizzato, il dispositivo di origine e il colore. Spostare il mouse su un’origine di dati per modificarla o rimuoverla (vedere Messwertauswahl). Le origini dei dati possono essere appuntate sulle dashboard. I dispositivi delle origini di dati appuntate rimangono invariati nella modalità di presentazione della dashboard. Questo consente di effettuare confronti durante la presentazione, ad esempio utilizzando la sostituzione temporanea di dispositivi. |
| 4 | Stabilisce i colori di sfondo di alcuni intervalli di valori. |
| Anker | ||||
|---|---|---|---|---|
|
Con questo oggetto è possibile analizzare le armoniche secondo i valori limite della norma EN 50160. Le armoniche vengono visualizzate in un grafico a barre.
Le armoniche di ciascuna fase e i singoli superamenti dei valori limite vengono visualizzati in un tooltip sopra le colonne.
Posizione | Descrizione | |||||
|---|---|---|---|---|---|---|
| 1 | Mostra il dispositivo selezionato. Spostare il mouse sul dispositivo per rimuoverlo. | |||||
| 2 | Determina se devono essere analizzati i valori di corrente o di tensione. | |||||
| 3 | Determina con che densità di registrazione vengono visualizzati i dati. A seconda della configurazione del dispositivo, i dati vengono registrati con diverse densità. | |||||
| 4 | Specifica il periodo di analisi dei dati.
| |||||
| 5 | Scegliere dal menu a discesa la norma i cui valori limite verranno utilizzati per l’analisi del diagramma. La norma selezionata viene visualizzata nella legenda del grafico.
| |||||
| 6 | Il numero di armoniche dipende dalla norma selezionata. |
| Anker | ||||
|---|---|---|---|---|
|
Con il display di livello, è possibile visualizzare una lettura entro limiti configurabili liberamente. È anche possibile assegnare a determinati intervalli di valori un colore individuale.
Posizione | Descrizione |
|---|---|
1 | Mostra le letture selezionate con il nome visualizzato, il dispositivo di origine e il colore. Spostare il mouse su un’origine di dati per modificarla o rimuoverla (vedere Messwertauswahl). Le origini dei dati possono essere appuntate sulle dashboard. I dispositivi delle origini di dati appuntate rimangono invariati nella modalità di presentazione della dashboard. Questo consente di effettuare confronti durante la presentazione, ad esempio utilizzando la sostituzione temporanea di dispositivi. |
2 | Imposta i limiti della visualizzazione e della rappresentazione del diagramma. |
3 | Stabilisce i colori di alcuni intervalli di valori. |
| Anker | ||||
|---|---|---|---|---|
|
Il grafico a dispersione della regressione viene utilizzato per esaminare due letture e vedere se esiste una correlazione tra di esse. Le letture vengono mostrate sotto forma di grafico a dispersione con una linea di regressione tracciata.
Sotto il grafico, è possibile indicare l’equazione della retta di regressione, il coefficiente di determinazione e un’interpretazione della forza della correlazione.
| Posizione | Descrizione |
|---|---|
| 1 | Mostra le letture selezionate con il nome visualizzato, il dispositivo di origine e il colore. Spostare il mouse su un’origine di dati per modificarla o rimuoverla (vedere Messwertauswahl). Le origini dei dati possono essere appuntate sulle dashboard. I dispositivi delle origini di dati appuntate rimangono invariati nella modalità di presentazione della dashboard. Questo consente di effettuare confronti durante la presentazione, ad esempio utilizzando la sostituzione temporanea di dispositivi. |
| 2 | Imposta l’aggregazione delle letture. |
| 3 | Imposta la rappresentazione del diagramma e delle informazioni aggiuntive sul risultato della regressione. |
| Anker | ||||
|---|---|---|---|---|
|
È possibile utilizzare l'oggetto Sankey per integrare i diagrammi Sankey in Dashboards e Report.
| Posizione | Descrizione | |||||
|---|---|---|---|---|---|---|
| 1 | Visualizza il diagramma Sankey selezionato. Selezionare la Sankey desiderata dal menu a discesa. Si creano nuove Sankeys nel Sankey-Manager.
|
| Anker | ||||
|---|---|---|---|---|
|
In un grafico a barre, i valori delle letture dello stesso tipo vengono messi in relazione tra loro sotto forma di colonne. È anche possibile aggiungere una lettura come linea di riferimento.
| Posizione | Descrizione | |||||
|---|---|---|---|---|---|---|
| 1 | Mostra le letture selezionate con il nome visualizzato, il dispositivo di origine e il colore. Spostare il mouse su un’origine di dati per modificarla o rimuoverla (vedere Messwertauswahl). Le origini dei dati possono essere appuntate sulle dashboard. I dispositivi delle origini di dati appuntate rimangono invariati nella modalità di presentazione della dashboard. Questo consente di effettuare confronti durante la presentazione, ad esempio utilizzando la sostituzione temporanea di dispositivi. | |||||
| 2 | Determina automaticamente la scala delle letture o imposta un fattore di scala fisso. | |||||
| 3 | Mostra la lettura selezionata come riga di riferimento con il nome della visualizzazione, il dispositivo di origine e il colore. Spostare il mouse su un’origine di dati per modificarla o rimuoverla (vedere Messwertauswahl). Le origini dei dati possono essere appuntate sulle dashboard. I dispositivi delle origini di dati appuntate rimangono invariati nella modalità di presentazione della dashboard. Questo consente di effettuare confronti durante la presentazione, ad esempio utilizzando la sostituzione temporanea di dispositivi. | |||||
| 4 | Stabilisce la visualizzazione del diagramma. Il navigatore viene visualizzato solo in modalità di presentazione. Utilizzare il navigatore per spostare la sezione temporale visualizzata. Utilizzare i tasti di scelta rapida per impostare la sezione temporale su periodi specifici. | |||||
| 5 | Imposta la dimensione dell’etichetta della colonna. | |||||
| 6 | Imposta il periodo di confronto. È possibile utilizzare il periodo di confronto per visualizzare altri valori misurati che si trovano in un periodo specifico prima dei valori misurati correnti.
|
| Anker | ||||
|---|---|---|---|---|
|
In un grafico a barre sovrapposte, i valori delle letture dello stesso tipo vengono messi in relazione tra loro sotto forma di colonne sovrapposte. È anche possibile aggiungere una lettura come linea di riferimento.
Posizione | Descrizione |
|---|---|
1 | Mostra le letture selezionate con il nome visualizzato, il dispositivo di origine e il colore. Spostare il mouse su un’origine di dati per modificarla o rimuoverla (vedere Messwertauswahl). Le origini dei dati possono essere appuntate sulle dashboard. I dispositivi delle origini di dati appuntate rimangono invariati nella modalità di presentazione della dashboard. Questo consente di effettuare confronti durante la presentazione, ad esempio utilizzando la sostituzione temporanea di dispositivi. |
2 | Determina automaticamente la scala delle letture o imposta un fattore di scala fisso. |
3 | Mostra la lettura selezionata come riga di riferimento con il nome della visualizzazione, il dispositivo di origine e il colore. Spostare il mouse su un’origine di dati per modificarla o rimuoverla (vedere Messwertauswahl). Le origini dei dati possono essere appuntate sulle dashboard. I dispositivi delle origini di dati appuntate rimangono invariati nella modalità di presentazione della dashboard. Questo consente di effettuare confronti durante la presentazione, ad esempio utilizzando la sostituzione temporanea di dispositivi. |
4 | Stabilisce la visualizzazione del diagramma. |
5 | Imposta la dimensione dell’etichetta della colonna. |
| Anker | ||||
|---|---|---|---|---|
|
È possibile visualizzare diverse letture in una tabella e, a scelta, rappresentare totali e subtotali. È possibile dividere una tabella in più pagine.
| Posizione | Descrizione | |||||
|---|---|---|---|---|---|---|
| 1 | Imposta la formattazione del testo. | |||||
| 2 | Stabilisce la rappresentazione e la suddivisione della tabella. Questo consente, ad esempio, di suddividere le tabelle più lunghe in più pagine di report. I totali e i totali parziali vengono emessi solo per i valori energetici.
Se la tabella contiene più righe di quelle specificate nel campo Righe per pagina di tabella, sotto la tabella appare una selezione di pagine. Questa opzione è visibile solo nella modalità di modifica e presentazione di report e dashboard. | |||||
| 3 | Mostra le letture selezionate con il nome visualizzato, il dispositivo di origine e il colore. Spostare il mouse su un’origine di dati per modificarla o rimuoverla (vedere Messwertauswahl). Le origini dei dati possono essere appuntate sulle dashboard. I dispositivi delle origini di dati appuntate rimangono invariati nella modalità di presentazione della dashboard. Questo consente di effettuare confronti durante la presentazione, ad esempio utilizzando la sostituzione temporanea di dispositivi. | |||||
| 4 | Imposta l’aggregazione delle letture. |
| Anker | ||||
|---|---|---|---|---|
|
Con il tachimetro, è possibile visualizzare una lettura entro limiti configurabili liberamente. È anche possibile assegnare a determinati intervalli di valori un colore individuale.
Posizione | Descrizione |
|---|---|
1 3 | Mostra le letture selezionate con il nome visualizzato, il dispositivo di origine e il colore. Spostare il mouse su un’origine di dati per modificarla o rimuoverla (vedere Messwertauswahl). Le origini dei dati possono essere appuntate sulle dashboard. I dispositivi delle origini di dati appuntate rimangono invariati nella modalità di presentazione della dashboard. Questo consente di effettuare confronti durante la presentazione, ad esempio utilizzando la sostituzione temporanea di dispositivi. |
| 4 | Imposta l’aggregazione delle letture. |
Con il tachimetro, è possibile visualizzare una lettura entro limiti configurabili liberamente. È anche possibile assegnare a determinati intervalli di valori un colore individuale.
sostituiti i dispositivi collegati a questo oggetto (Sostituzione di dispositivi). | |
2 | Imposta i limiti della visualizzazione e della rappresentazione del diagramma. |
3 | Stabilisce i colori di alcuni intervalli di valori. |
| Anker | ||||
|---|---|---|---|---|
|
Con l'oggetto Variazione & Differenza si confrontano i valori misurati in un periodo di tempo definito e si rappresentano le variazioni. In questo modo è possibile identificare tendenze e anomalie.
Posizione
Descrizione
1
| Posizione | Descrizione | |||||
|---|---|---|---|---|---|---|
| 1 | Imposta la formattazione del testo. | |||||
| 2 | Stabilisce la rappresentazione e la suddivisione della tabella. I totali e i totali parziali vengono emessi solo per i valori energetici.
La selezione di pagina è visibile solo nella modalità di modifica e presentazione di report e dashboard. | |||||
| 3 |
| Mostra le letture selezionate con il nome visualizzato, il dispositivo di origine e il colore. Spostare il mouse su un’origine di dati per modificarla o rimuoverla (vedere Messwertauswahl). Le origini dei dati possono essere appuntate sulle dashboard. I dispositivi delle origini di dati appuntate rimangono invariati nella modalità di presentazione della dashboard. Questo consente di effettuare confronti durante la presentazione, ad esempio utilizzando la sostituzione temporanea di dispositivi. Aggiunge le letture all’oggetto (Aggiungi valore). Con la sostituzione dei dispositivi, vengono sostituiti i dispositivi collegati a questo oggetto (Sostituzione di dispositivi). |
| 4 | Imposta |
3
| l’aggregazione delle letture. | |
| 5 | Determina il periodo di tempo con cui vengono confrontati i valori misurati. |
| 6 | Scambia le colonne e le righe della tabella. Poiché il numero di colonne è limitato, questa funzione consente di visualizzare un numero qualsiasi di confronti o dispositivi nelle righe della tabella. |
| 7 | Stabilisce il colore con cui vengono visualizzati determinati intervalli di valori delle differenze. |
| Anker | ||||
|---|---|---|---|---|
|
L’oggetto Disponibilità e tempi di inattività fornisce un’analisi statistica della disponibilità della tensione di rete. Vengono inoltre calcolati e visualizzati indicatori chiave importanti come la durata di funzionamento media tra i guasti (MTBF) e il tempo medio di riparazione (MTTR).
Posizione | Descrizione | |||||
|---|---|---|---|---|---|---|
| 1 | Imposta la formattazione del testo. | |||||
| 2 | Mostra il dispositivo selezionato. Spostare il mouse sul dispositivo per rimuoverlo. | |||||
| 3 | Definisce la durata minima dell’evento, la disponibilità minima e il numero di decimali.
| |||||
| 4 | Determina se l’intervallo di tempo e i nomi dei dispositivi devono essere visualizzati nell’oggetto. |
| Anker | ||||
|---|---|---|---|---|
|
L’oggetto Collegamento è un’area trasparente cliccabile che rimanda a una risorsa esterna o a un’altra dashboard. Il collegamento può essere aperto in una nuova scheda o contrassegnato da un grafico.
Posizione | Descrizione |
|---|---|
1 | Imposta la destinazione del collegamento. |
2 | Imposta il comportamento del collegamento. |
| Anker | ||||
|---|---|---|---|---|
|
In un diagramma a cascata, viene rappresentato lo sviluppo di una lettura nel tempo, che aumenta o diminuisce per gradi.
Posizione | Descrizione |
|---|---|
1 | Mostra le letture selezionate con il nome visualizzato, il dispositivo di origine e il colore. Spostare il mouse su un’origine di dati per modificarla o rimuoverla (vedere Messwertauswahl). Le origini dei dati possono essere appuntate sulle dashboard. I dispositivi delle origini di dati appuntate rimangono invariati nella modalità di presentazione della dashboard. Questo consente di effettuare confronti durante la presentazione, ad esempio utilizzando la sostituzione temporanea di dispositivi. |
2 | Imposta l’aggregazione delle letture. |
3 | Stabilisce la visualizzazione del diagramma. |
4 | Imposta i colori delle colonne e le dimensioni delle etichette delle colonne. |
