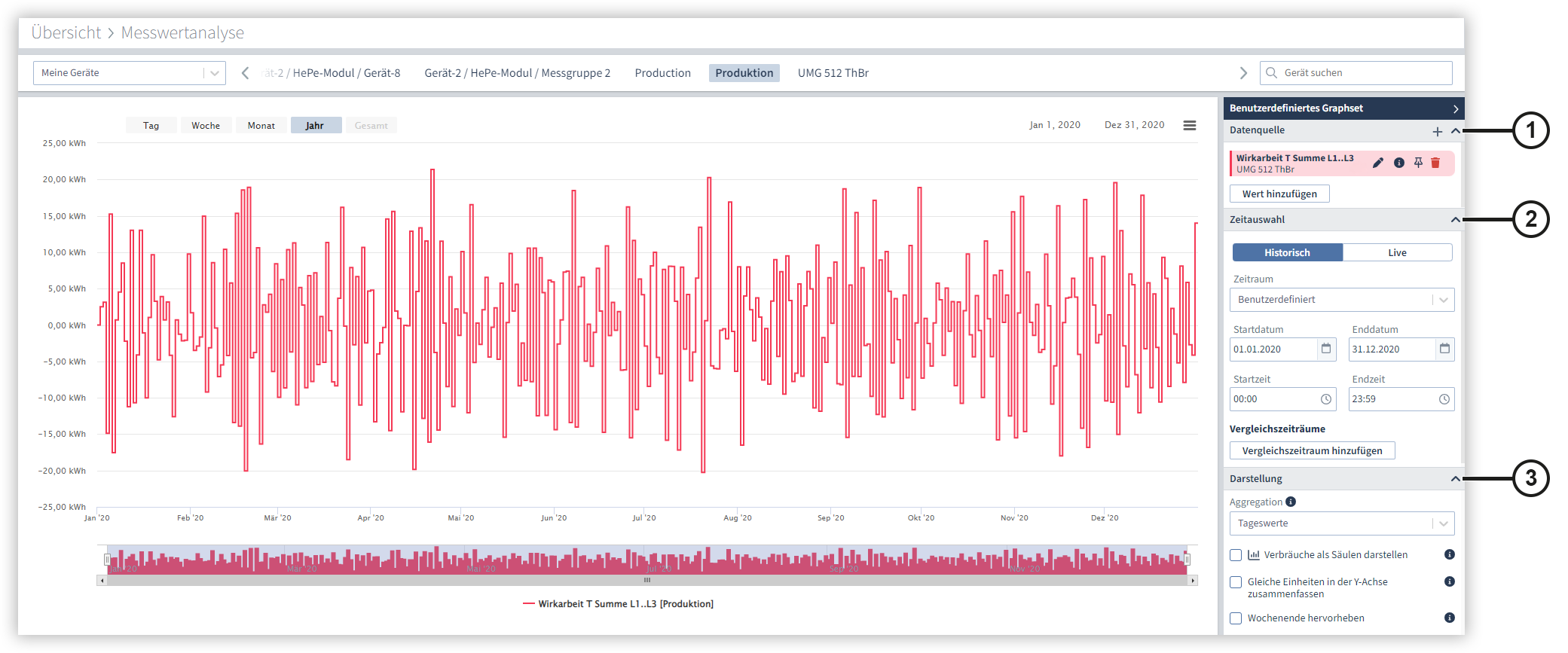

Mit der Messwertanalyse zeigen Sie Messwerte ausgewählter Geräte an.

Bewegen Sie die Maus über ein Gerät in der Geräteübersicht, klicken Sie auf das Dreipunkt-Menü und anschließend auf das Graphsymbol (), um die Messwertanalyse aufzurufen.

PositionBeschreibung
1

Zeigt den ausgewählten Messwert mit dem zugehörigen Messgerät an.

Öffnet das Fenster Messwertauswahl.

Zeigt Informationen über die Konfiguration des Messwerts an.

Pinnt einen Messwert an. Dadurch bleiben Messwerte bei einem Gerätewechsel mit dem ausgewählten Messgerät verknüpft. Damit können z. B. Messwerte unterschiedlicher Messgeräte verglichen werden.

Entfernt den Messwert aus der Messwertanalyse.

2
  • Historisch: Zeigt gespeicherte Werte aus der Datenbank des Messgeräts an.
  • Live: Zeigt Echtzeitwerte an.

Legen Sie die Einstellungen für die Start- und Endzeit fest, sowie für die Vergleichszeiträume fest. Sie können bis zu zwei Vergleichszeiträume hinzufügen.

3

Legen Sie hier die Einstellungen für die Anzeige und die Aggregation der Messwerte fest.

Hinweis

Beachten Sie, dass die Messwerte nur als Säulen dargestellt werden können, wenn alle Messwerte den gleichen Aggregationszeitraum aufweisen.

Beachten Sie, dass die Wochenenden nur hervorgehoben werden können, wenn alle Messwerte einen Aggregationszeitraum von einer Woche oder weniger verwenden.
