Beschreibung

In Kombination mit den entsprechenden Messstellen (z. B. UMG 96PA-MID+) unterstützt Sie der Zählerstandsgangs-Report (ZSG-Report) bei der Strommengenabgrenzung für die Befreiung von der EEG-Umlage. Dabei berücksichtigt der Report die Abgrenzung der Eigenverbraucher oder der Drittverbraucher sowie die gewillkürte Nachrangregelung.

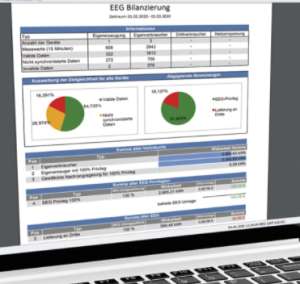

Der Report enthält unter anderem:

  • Auswertung der viertelstundengenauen Messwerte.
  • Auflistung aller viertelstundengenauen Messwerte aller Geräte über den Reportzeitraum (maximal 1 Jahr)
  • Bis zu 5 benutzerdefinierte EEG-Privilegien
  • Aufstellung und Aufrechnung aller Verbräuche, unterteilt in die jeweiligen Privilegien
  • Summe von befreiten und zu zahlenden EEG-Umlage-Beträgen
  • Eine Übersicht der abgegrenzten Strommenge
  • Eine übersichtliche Auswertung des Status der einzelnen 15 min. Werte (valide, invalide, nicht synchronisiert)
  • Grafische und tabellarische Darstellung von Eigenverbrauch, Eigenerzeugung und privilegiertem Verbrauch auf Monats-Basis


Hinweis

Weitere Informationen zur EEG-Umlage-Reduzierung finden Sie auf der Janitza Homepage oder besuchen Sie eines unserer Web-Seminare. Eine einfache Erklärung zur EEG-Umlage gibt auch unser nebenstehendes Videos.

Hinweis

Die Konfiguration des Zählerstandsgang-Reports benötigt aufgezeichnete Werte (Historische Werte) Ihrer Messgeräte und des entsprechenden Messwerttyps.

Erstellen des Zählerstandsgang-Reports

Um einen ZSG-Report erzeugen zu können, muss in der GridVis ein entsprechender Datenexport konfiguriert werden.

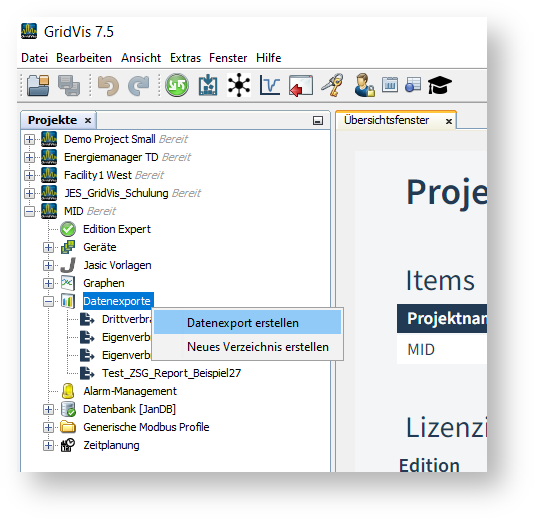

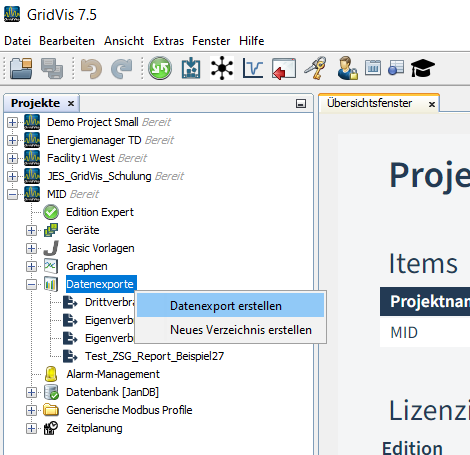

  • Klicken Sie mit einem Rechtsklick auf das Verzeichnis Datenexport im Fenster Projekte und im erscheinenden Kontextmenü auf den Eintrag Datenexport erstellen.
  • Das Fenster Auswahl der Export-Gruppe öffnet sich.

Sie können wahlweise auch einen bestehenden Datenexport editieren.

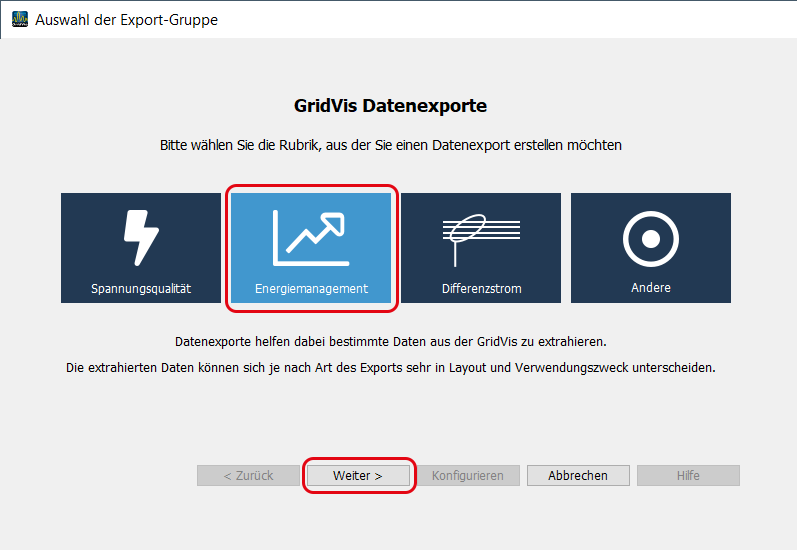

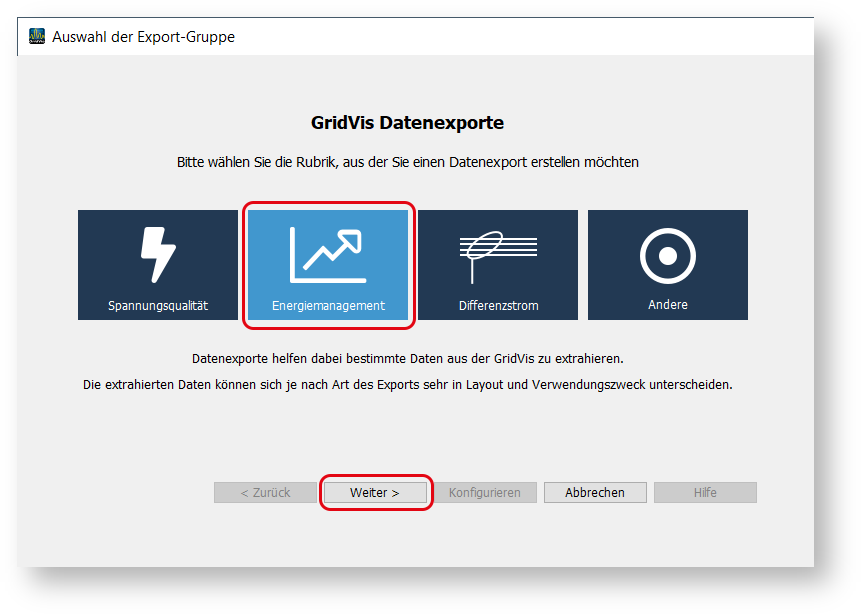

Auswahl der Datenexport-Rubrik

  • Wählen Sie die Rubrik Energiemanagement.
  • Bestätigen Sie Ihre Auswahl über die Schaltfläche Weiter.

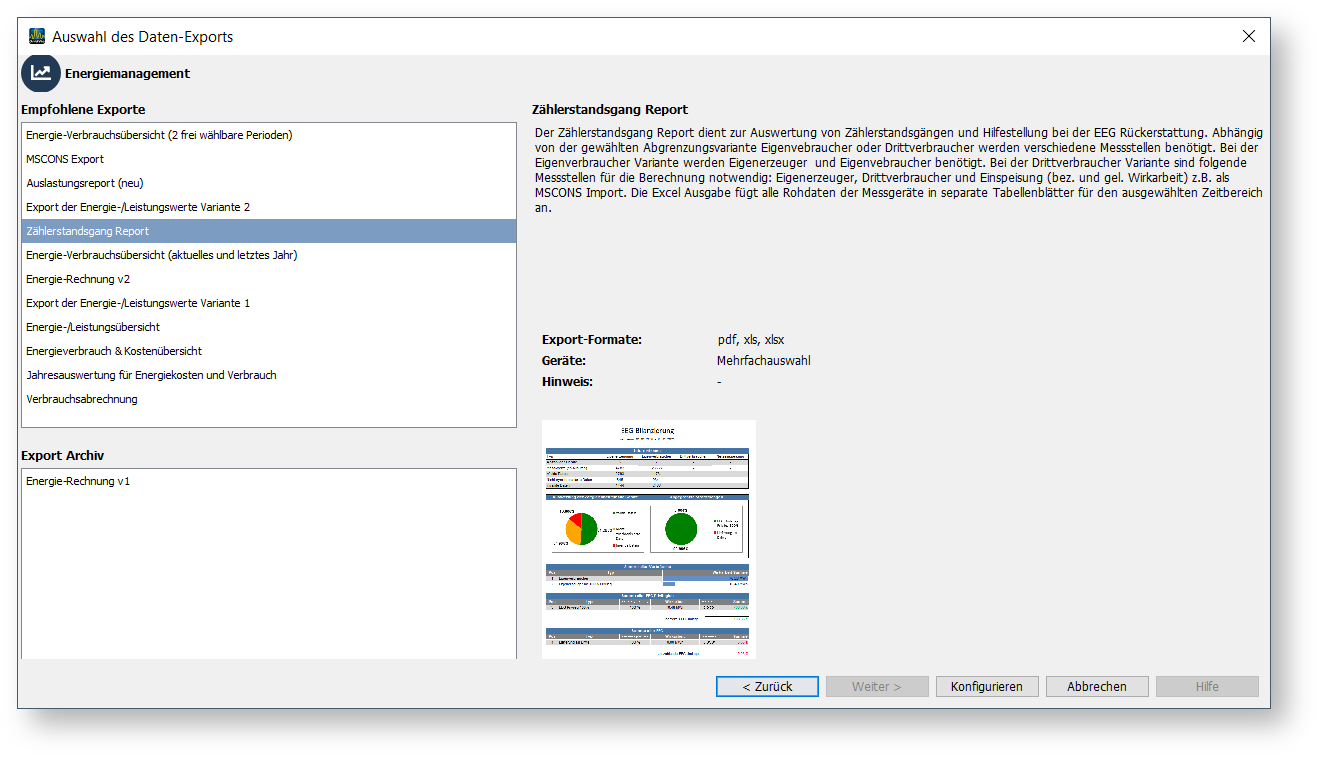

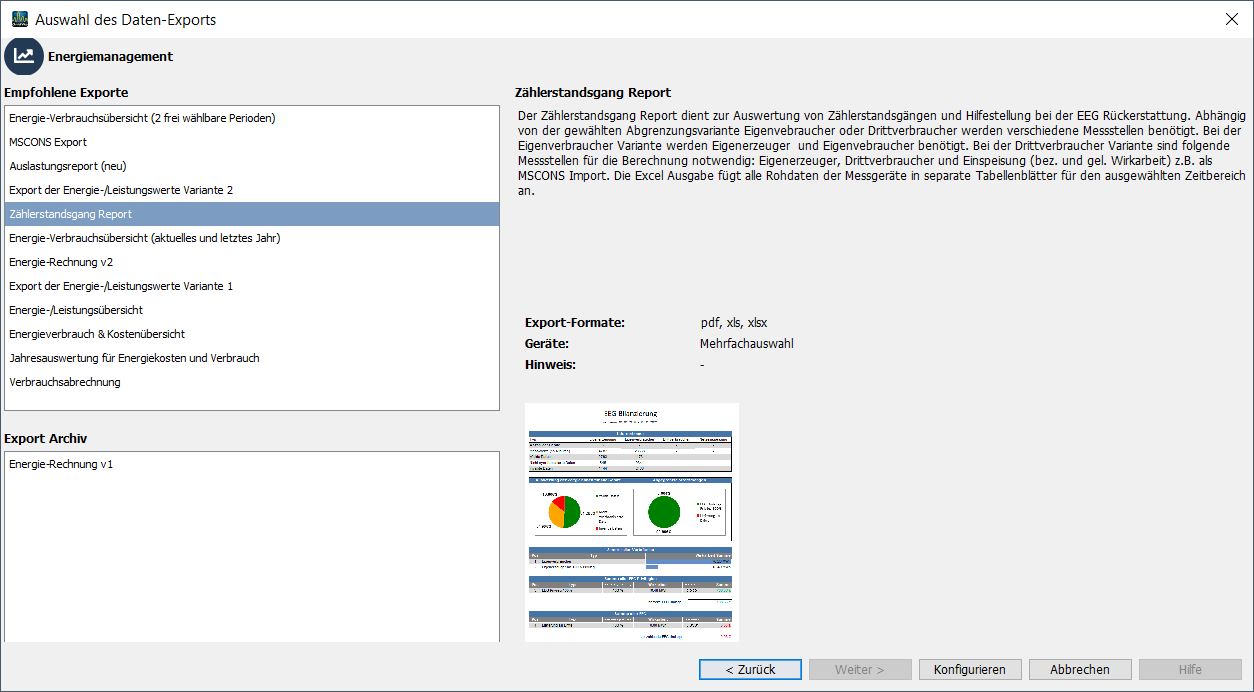

Eine Liste mit den verfügbaren Datenexporten wird angezeigt.

  • Wählen Sie den Zählerstandsgang-Report.
  • Um den Datenexport zu konfigurieren, betäten Sie die Schaltfläche Bestätigen.

In den folgenden Schritten konfigurieren Sie den Datenexport entsprechend Ihrer Anwendung.

Zählerstandsgang-Report Konfiguration

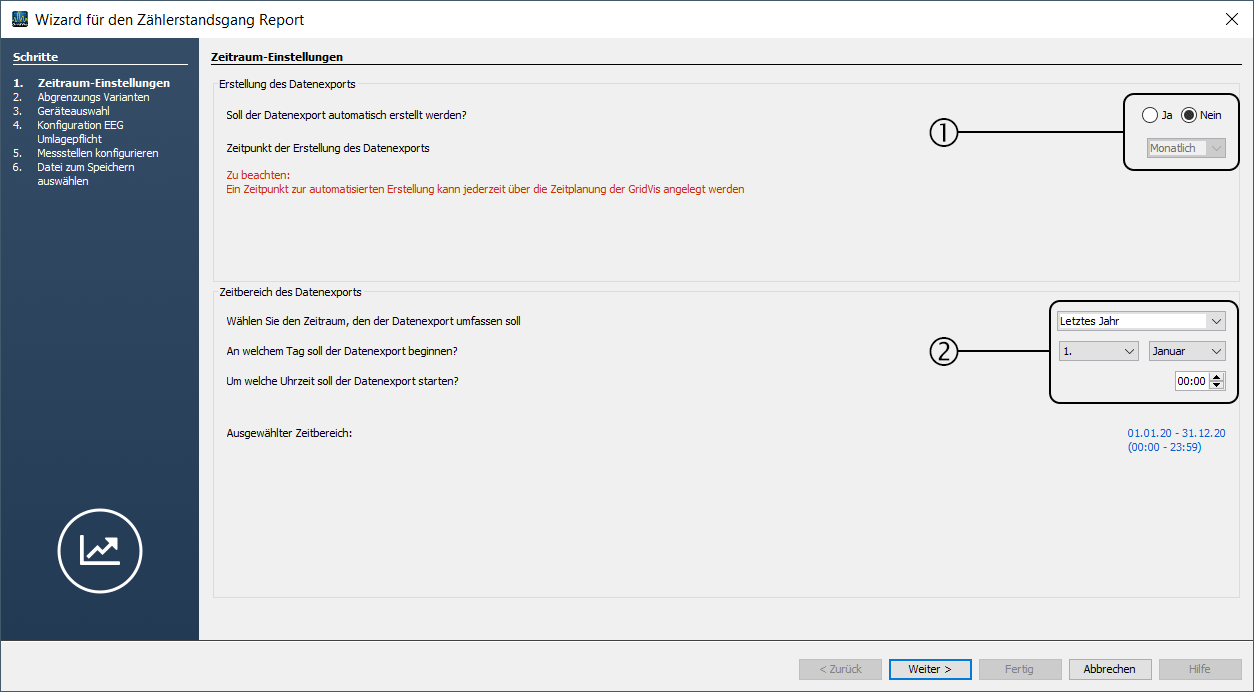

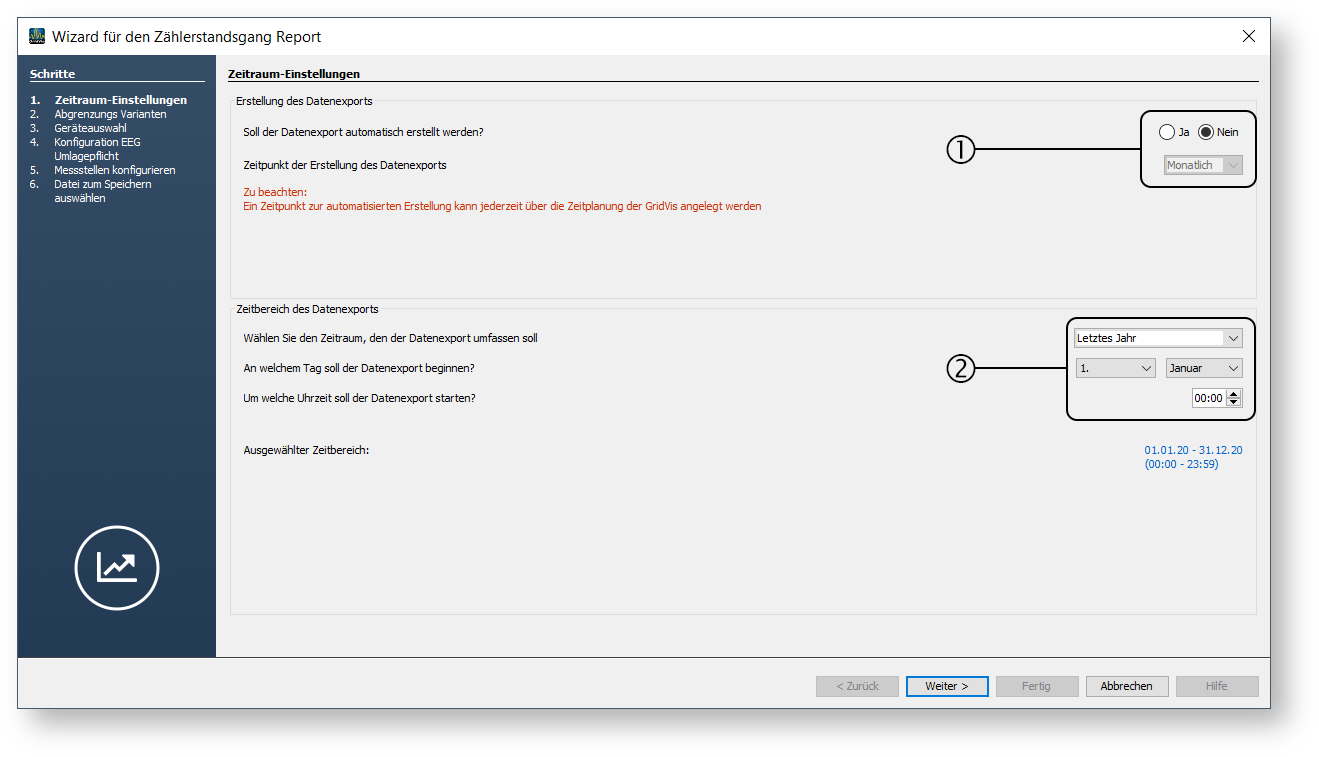

1. Schritt Zeitraum-Einstellungen:

Pos.Beschreibung
1

Erstellung des Datenexport

  • Wenn der Datenexport automatisch erstellt werden soll, wählen Sie den entsprechenden Radio-Button aus.
  • Über das Pulldown-Menü legen Sie den definierten Zeitpunkt des automatischen Datenexports fest. Wie Sie individuelle Zeitpunkte definieren, finden Sie unter Zeitplanung (GridVis-Desktop) und Zeitplanung (GridVis Web)
2

Zeitbereich des Datenexports

  • Legen Sie den Zeitraum und den Starttermin (Tag und Uhrzeit) des Datenexports fest.
    Beim ZSG-Report wird in der Regel als Zeitraum das letzte Jahr gewählt und als Starttermin der 1. Januar um 00:00 Uhr.

Hinweis

Das Erstellen des Reports kann aufgrund der großen Datenmenge mehrere Minuten dauern. Die Zeit ist abhängig vom Umfang des Projekts.

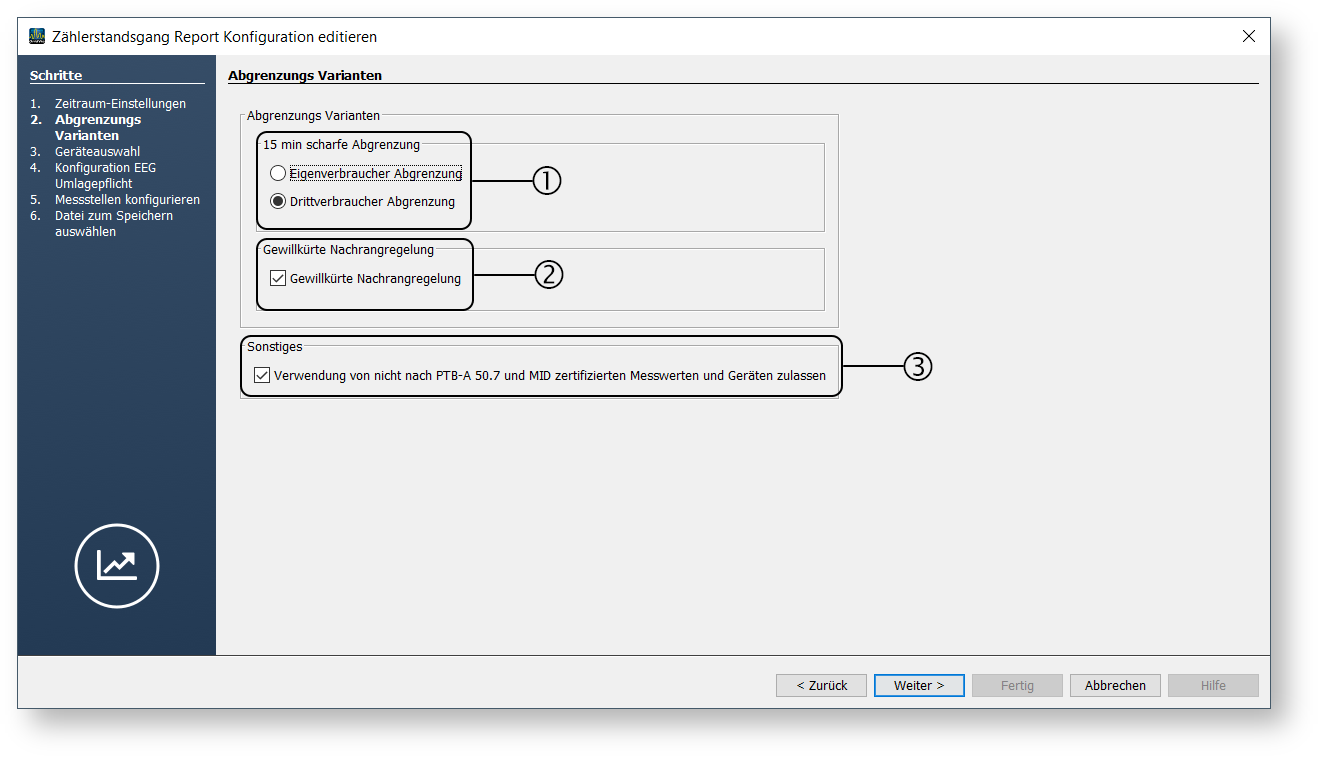

2. Schritt Auswahl der Abgrenzungsvarianten:

Pos.Beschreibung
1

Abgrenzungsvarianten

Entsprechend Ihres Messkonzepts, wählen Sie eine der folgenden Abgrenzungs-Varianten:

  • Eigenverbraucher-Abgrenzung
  • Drittverbraucher-Abgrenzung
2

Gewillkürte Nachrangregelung

  • Wählen Sie diese Checkbox, wenn Sie Drittverbraucher nach der gewillkürten Nachrangregelung berücksichtigen wollen.
3

Sonstige

  • Wählen Sie diese Checkbox, wenn Sie auch Messgeräte zur Auswertung heranziehen wollen, die nicht nach PTB-A 50.7 und MID zertifiziert sind (z. B. Virtuelle Geräte, UMG 512, UMG 96RM-E, …).

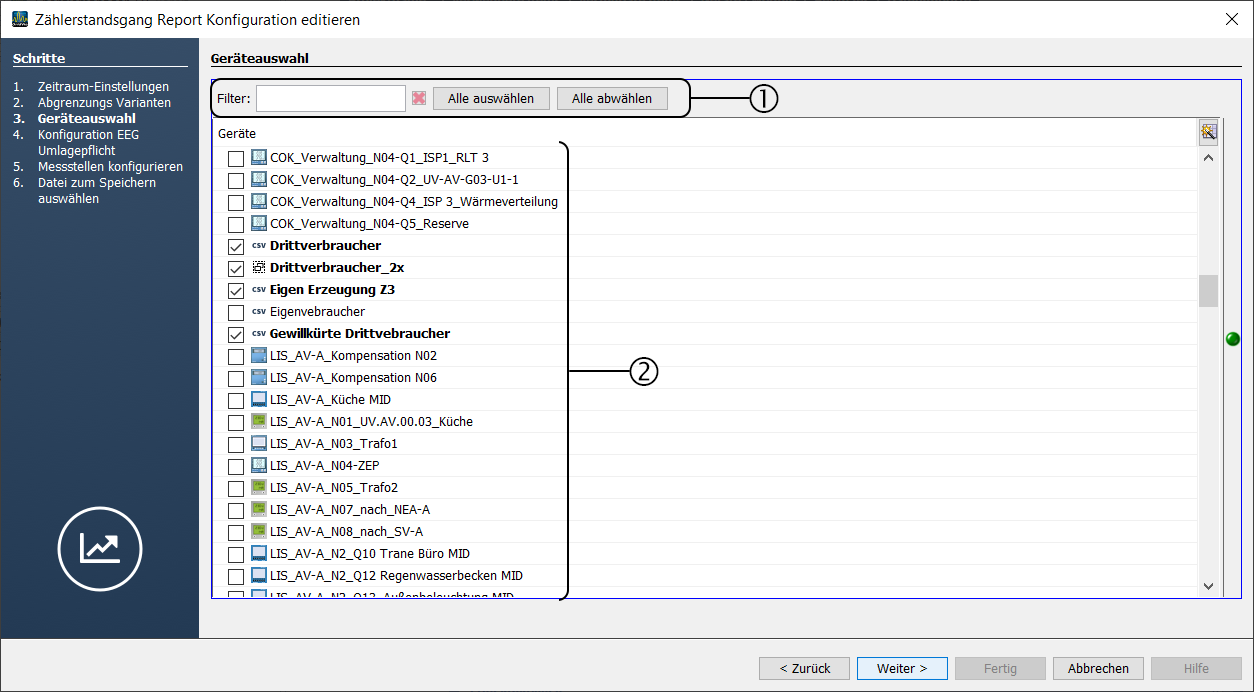

3. Schritt Geräteauswahl:

Pos.Beschreibung
1

Filtern von Messgeräten

  • Such- und Sortierfilter-Funktion
  • Nützlich, bei großer Anzahl von Messgeräten
  • Aus- oder Abwahl aller Geräte
2

Auswahl der Messgeräte

  • Wählen Sie die benötigten Messgeräte über die Checkbox aus. In einem weiteren Schritt werden die ausgewählten Geräte konfiguriert.

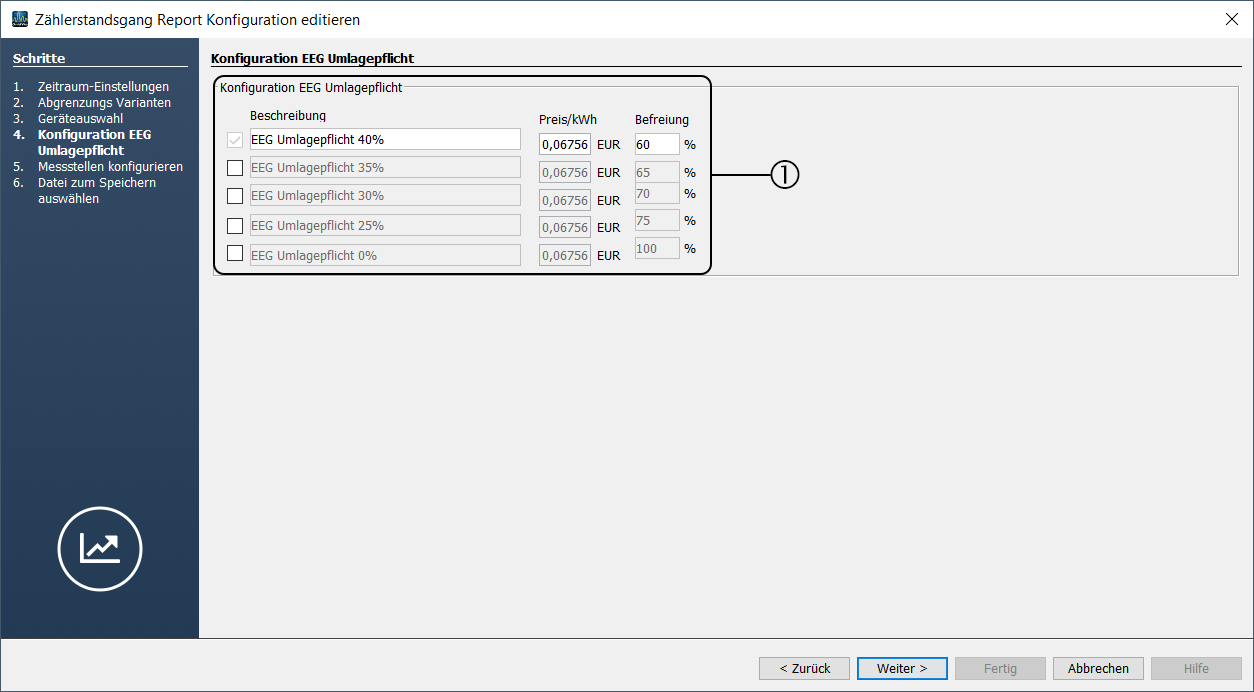

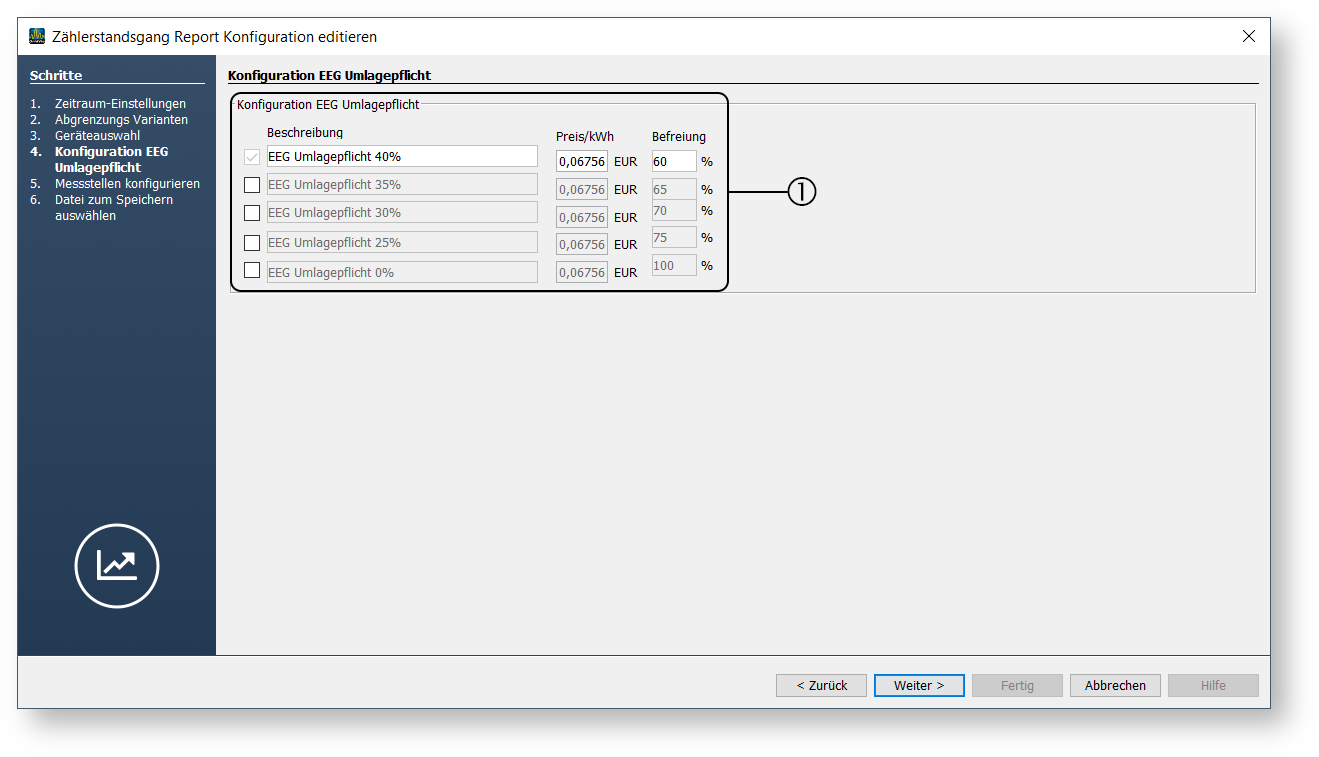

4. Schritt Konfiguration EEG Umlagepflicht:

Pos.Beschreibung
1

Konfiguration EEG Umlagepflicht

  • Sie können insgesamt fünf unterschiedliche EEG-Privilegien anlegen und in einem weiteren Schritt den Messgeräten zuweisen.
  • Legen Sie eine Beschreibung, den Preis pro kWh und den Befreiungssatz des Privilegs fest.
    Der eingegebene Preis der EEG-Umlage muss für den betrachteten Reportzeitraum gültig sein. Der Befreiungssatz muss mindestens 1 % betragen.

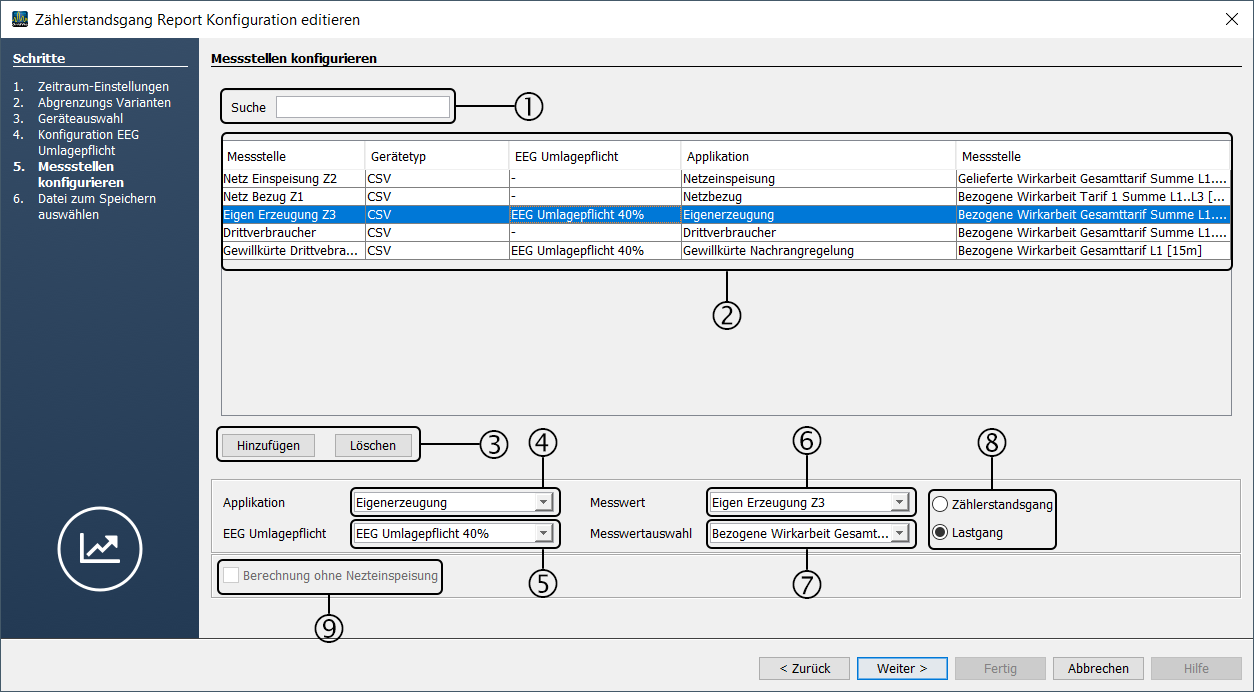

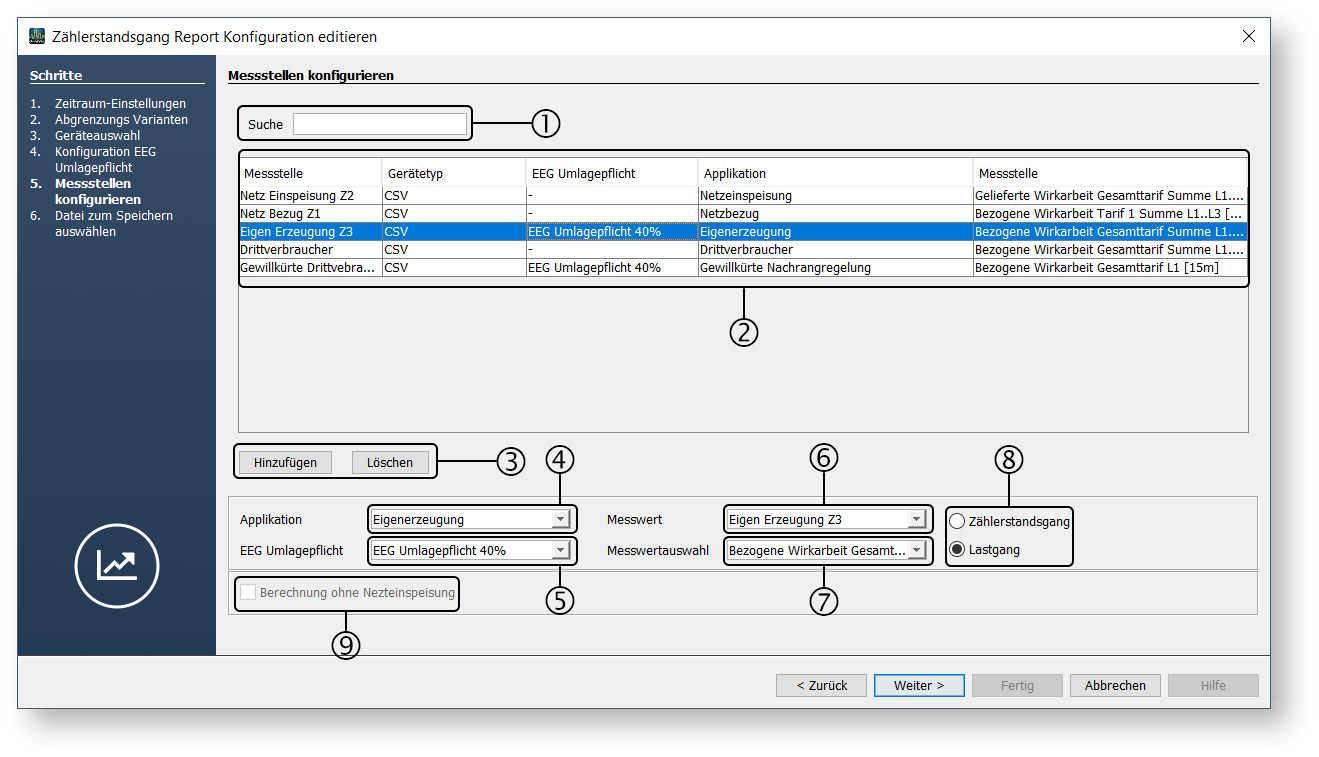

5. Schritt Messstellen Konfigurieren:

Pos.Beschreibung
1

Suche

  • Messstellen anhand des Namens suchen.
  • Nützlich, bei großer Anzahl von Messgeräten
2

Liste der Messstellen

  • Zeigt eine Übersicht der Messstellen mit ihrer Konfiguration. Die aktive Messstelle ist farbig hinterlegt.
3

Schaltflächen Hinzufügen und Löschen

  • Hinzufügen einer neuen Position/Messstelle in die Liste oder Löschen eines bestehenden Eintrags.
4

Applikation

Messstellen-Art auswählen:

  • Eigenerzeugung
  • Eigenverbraucher
  • Netzeinspeisung
  • Netzbezug
  • Drittverbraucher
  • Gewillkürte Nachrangregelung

Abhängig von Ihrem Messkonzept (z. B. Eigenverbraucher- oder Drittverbraucher-Abgrenzung) sind nicht immer alle Einträge wählbar.

5

EEG Umlagepflicht

  • Zuweisung eines der definierten EEG-Privilegien
6

Messstelle

  • Messstelle / Messgerät auswählen.
7

Messwertauswahl

  • Messwert einer Messstelle / eines Messgeräts auswählen.
8

Messverfahren

Wählen Sie, in welcher Form die Messwerte vorliegen:

  • Zählerstandsgang
  • Lastgang (z. B. bei CSV oder MSCONS Importen)
9

Berechnungsverfahren

Aktivieren Sie diese Checkbox, wenn Sie die Eigenverbraucher-Abgrenzung gewählt haben und keine Netzeinspeisung stattgefunden hat.

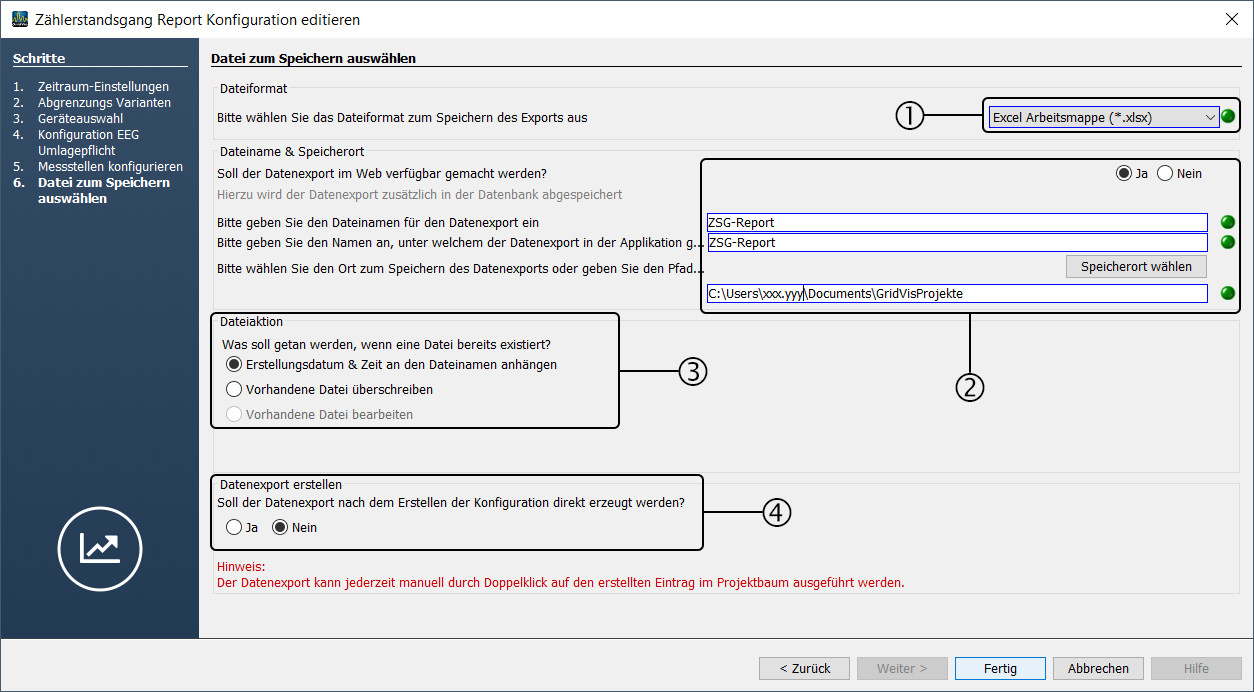

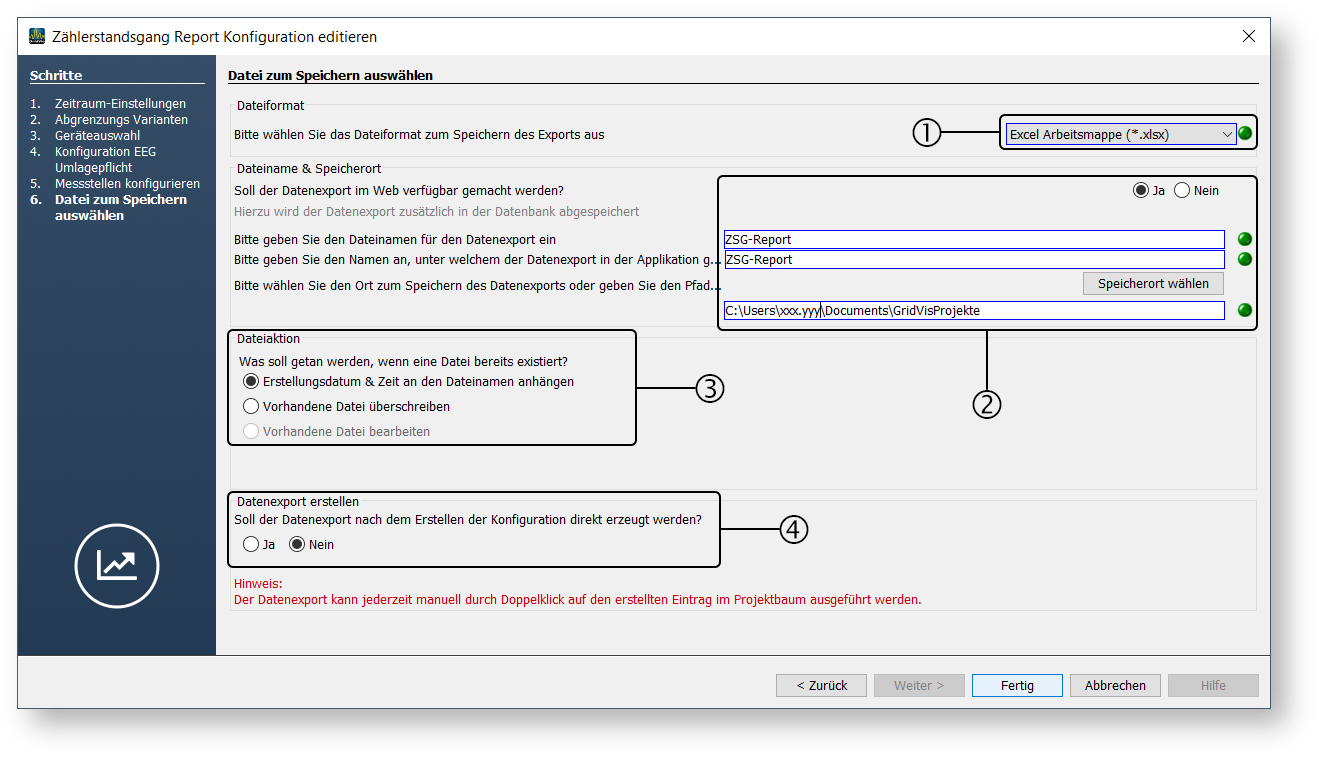

6. Schritt Datei zum Speichern auswählen:

Pos.Beschreibung
1

Dateiformat des Reports

Sie können wählen, in welchen Dateiformat der ZSG-Report ausgegeben wird.

  • Excel Arbeitsmappe (*.xlsx)
  • Excel 97.2003 Arbeitsmappe (*.xls)
  • PDF-Datei (*.pdf)

Die Ausgabe von Rohdaten und Berechnungstabellen wird nur in den Excel-Formaten unterstützt.

2

Dateiname und Speicherort

  • Wenn der Report auch in der GridVis Web verfügbar sein soll, wählen Sie den entsprechenden Radio-Button.
  • Geben Sie den Dateinamen des Datenexports ein.
  • Das Feld für den Namen des Datenexports in der Applikation GridVis wird automatisch mit dem Dateinamen gefüllt. Optional passen sie diesen Anzeigenamen über das Eingabefeld an.
  • Wählen Sie über die Schaltfläche einen Speicherort des Datenexports oder tragen Sie den Pfad des Speicherortes in das entsprechende Feld ein.
3

Dateiaktion

Wenn der Datenexport bereits existiert, wählen Sie eine Dateiaktion aus:

  • Erstellungsdatum & Zeit an den Dateinamen anhängen - Erstellt eine zusätzlichen Datenexport.
  • Vorhandene Datei überschreiben - Überschreibt einen bestehenden Datenexport.
4

Datenexport erstellen

Wenn der ZSG-Report direkt nach der Fertigstellung des Datenexports erzeugt werden soll, wählen Sie den entsprechenden Radio-Button.
