Ankerallgemeines_raeumeallgemeines_raeumeAllgemeine Beschreibung

Im Register Zeiträume der Funktion Zeitplanung konfigurieren Sie Zeiträume für Aktionen und Funktionen, wie z. B.

  • Tarifbildung.
  • Alarm-Management.
Ankeroeffnen_raeumeoeffnen_raeumeWie öffne ich die Funktion?

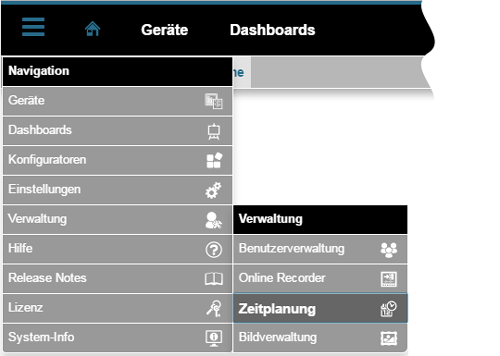

  1. Klicken Sie in der Navigationsleiste auf die Schaltfläche Navigation Image Removed.
  2. Die Funktion Zeitplanung Image Removed finden Sie im Ausklapp-Menü unter Verwaltung Image Removed.
  3. Klicken Sie im Fenster Zeitplanung auf die Schaltfläche Zeiträume.

Image Removed

Ankeruebersicht_raeumeuebersicht_raeumeÜbersicht

Image Removed

PositionBeschreibung
1
  • Direkt-Hilfe.
  • Führt auf diese Hilfe-Seite. Das Schließen der Hilfe-Seite führt Sie auf die vorherige Seite.
2
  • Funktion Zeitplanung als Schaltfläche für Ausklappmenü Projekte.
  • Sobald die Anzahl der Projekte im System  >1, erscheint das  Ausklappmenü Projekte.
  • Das Symbol Image Removed kennzeichnet das aktive Projekt.
  • Die Funktion Zeitplanung besitzt die Schaltflächen Zeitpunkte und Zeiträume. Durch Klicken gelangt man in die jeweilige Übersicht.
3
  • Ein Klick führt in die Übersicht Zeitpunkte.
  • Aktive Schaltfläche erscheint Blau.
4
  • Ein Klick führt in die Übersicht Zeiträume.
  • Aktive Schaltfläche erscheint Blau.
5Such- und Sortierfilter-Funktion
6

Ein Klick

  • erstellt einen neuen Zeitraum.
  • öffnet das Fenster Einstellungen der Funktion Zeiträume.
7Übersichtsbereich aller Zeiträume und Sub-Zeiträume.
8

Anzeige Zeitraum Aktiv oder Inaktiv:

  • Aktiver Zeitraum = schwarzes Symbol Image Removed
  • Inaktiver Zeitraum = rotes Symbol Image Removed
9
  • Anzeige des Namens Ihres Zeitraums.
  • Namen gelten für die Gruppe.
  • Weitere Konfigurationen (Sub-Zeiträume) erscheinen als Ausklappzeilen mit Startdatum in der Namensspalte.
10

Anzeige Tags (Funktionen) die im eingestellten Zeitraum (mit Ausnahmen) ausgeführt werden.
Verfügbare Tags (Funktionen):

  • Tarif-Tag Image Removed
  • AM-Tag (Alarm-Management) Image Removed
11
  • Anzeige der nächsten Ausführung (Wochentag, Datum, Uhrzeit).
12
  • Grafische Darstellung Wochenübersicht der aktuellen Woche (Farbe der Zeiträume = rot).
13
  • Das Symbol zeigt, bei diesem Zeitraum sind Ausnahmen konfiguriert.
14

Zeigt verschiedene Schaltflächen zur Bearbeitung Ihrer Zeiträume:

  • Image Removed Öffnet das Fenster Einstellungen der Funktion Zeiträume.
  • Image Removed Kopiert den Zeitraum mit Sub-Zeiträumen, falls vorhanden.
    • Öffnet eine Kopie Einstellungen der Funktion Zeiträume zur Bearbeitung.
  • Image Removed Erstellt Sub-Zeiträume.
    • Es erscheint das Fenster Einstellungen eines neuen Sub-Zeitraums.
  • Image Removed Löscht den betreffenden Zeitraum über eine Ja/Nein-Abfrage.
15

Sub-Zeiträume erlauben mehrere Ausführungen von Aktionen/Funktionen zu verschiedenen Zeiträumen mit Ausnahmen.

  • Sub-Zeiträume erscheinen als Ausklappzeilen mit Startdatum in der Namensspalte.
  • Eine blaue Kante kennzeichnet den Sub-Zeitraum.
Ankereinstellungen_raeumeeinstellungen_raeumeEinstellungen

Image Removed

Beispiel Einstellungen einer Aktion mit dem oben in der Abbildung gezeigten Zeitraum:

  • Anzeige der Aktion: 2. Kalenderwoche 2017. (Ausnahme: Sa. und So. - siehe Einstellungen Ausnahmen).
  • Zeitraumname/Gruppenname: TP-10.
  • (Aktions-) Zeiträume gelten für die Funktion Tarif.
  • Startdatum der Aktion: 09.01.2017.
  • Tägliche Aktion in der Zeit von 12:00 bis 18:00 Uhr (roter Bereich).
  • Nächster Start der Aktion am 10. Jan. 2017 um 12:00 Uhr - in 3 Stunden.
PositionBeschreibung
1
  • Direkt-Hilfe.
  • Führt auf diese Hilfe-Seite. Das Schließen der Hilfe-Seite führt Sie auf die vorherige Seite.
2
  • Ein Klick führt zurück zum Fenster Zeitplanung > Zeiträume Übersicht.
3
  • Sie befinden sich im Fenster Zeiträume der Funktion Zeitplanung.
4
  • Ein Klick öffnet die Einstellungen der Funktion Zeiträume.
  • Konfiguration der Zeiträume für die Funktionen Tarife und Alarm-Management.
5
  • Ein Klick öffnet die Ausnahmen der Funktion Zeiträume.
  • Konfiguration der Zeitraum-Ausnahmen für die Funktionen Tarife und Alarm-Management.
6
  • Ein Klick speichert Ihre Einstellungen/Konfiguration.
  • Die gespeicherten Einstellungen in der GridVis-Web sind auch in der GridVis-Desktop verfügbar und konfigurierbar.
7

Anzeige der Wochenübersicht der eingestellten Zeiträume mit Ausnahmen:

  • Tage des Monats.
  • Wochentag.
  • Stundenskala (unterer Rand).
  • Die eingestellten Zeiträume (rot dargestellt) der Ausführungen mit Ausnahmen (im Beispiel: Sa. und So.).
8
  • Auswahl der Kalenderwoche für die Anzeige Wochenübersicht.
9
  • Jahres-Navigation - Links/Rechts - für die Anzeige Wochenübersicht.
10
  • Konfigurationsbereich Zeitraum.
11
  • Eingabefeld für den Namen Ihres Zeitraums. Namen gelten für die Gruppe.
  • Weitere Konfigurationen (Sub-Zeiträume) erscheinen als Ausklappzeilen mit Startdatum in der Namensspalte.
  • Der Schieberegler Aktiv aktiviert Ihren konfigurierten Zeitraum. Die Vorschau in der Übersicht Zeiträume des Fensters Zeitplanung ist aktiv (schwarzes Symbol Image Removed).
  • Die Übersicht Zeiträume des Fensters Zeitplanung zeigt deaktivierte Zeiträume mit einem roten Symbol Image Removed.
12
  • Ein Klick aktiviert den entsprechenden Tag/die entsprechende Funktion. Gewählte Tags/Funktionen erscheinen blau.
  • Der eingestellte Zeitraum gilt für aktivierte Tags/Funktionen.
  • Eine Mehrfachauswahl an Tags/Funktionen ist möglich.

Verfügbare Tags/Funktionen:

  • Tarif-Tag Image Removed. Tooltipp: Zeitraum kann als Tarif genutzt werden.
  • AM-Tag (Alarm-Management) Image Removed. Tooltipp: Zeitraum kann im Alarm Management verwendet werden.
Info
titleHinweis

Der Tarifname (Zeitraum der Tarifbildung):

  • ist für die Funktionen KPI, Sankey und Reporte verfügbar.
  • wird für jedes in der GridVis integrierte Gerät erstellt und ist in der Übersichtsseite (GridVis-Desktop) des Geräts verfügbar.
13
  • Eingabefeld oder Auswahlliste Startdatum des Zeitraums.
  • Voreinstellung: Heute.
14

Zeitraum-Optionen (Darstellung mit Symbolen):

  • Image Removed Stündliche Ausführung der unter Tags gewählten Aktion(en)/Funktion(en).
    Einstellung Zeitraum (Pos. 15):

    • Eingabefeld Start: Eingabe der Start-Minute

    • Eingabefeld Ende: Eingabe der Ende-Minute.

  • Image Removed Tägliche Ausführung der unter Tags gewählten Aktion(en)/Funktion(en).
    Einstellung Zeitraum (Pos. 15):

    • Eingabefeld Start: Eingabe der Start-Stunde und -Minute

    • Eingabefeld Ende: Eingabe der Ende-Stunde und -Minute.

  • Image Removed Wöchentliche Ausführung der unter Tags gewählten Aktion(en)/Funktion(en).
    Einstellung Zeitraum (Pos. 15):

    • Eingabefeld Start (Stunde und Minute) mit Auswahlliste Tage (Wochentag).

    • Eingabefeld Ende (Stunde und Minute) mit Auswahlliste Tage (Wochentag).

  • Image Removed Monatliche Ausführung der unter Tags gewählten Aktion(en)/Funktion(en).
    Einstellung Zeitraum (Pos. 15):

    • Eingabefeld Start (Stunde und Minute) mit Auswahlliste Tage des Monats und Schaltfläche Letzter Tag Image Removed.

    • Eingabefeld Ende (Stunde und Minute) mit Auswahlliste Tage des Monats und Schaltfläche Letzter Tag Image Removed.

  • Image Removed Jährliche Ausführung der unter Tags gewählten Aktion(en)/Funktion(en).
    Einstellung Zeitraum (Pos. 15):

    • Eingabefeld Start (Stunde und Minute) mit den Auswahllisten Tag (Tage des Monats) und Monat.

    • Eingabefeld Ende (Stunde und Minute) mit den Auswahllisten Tag (Tage des Monats) und Monat.

  • Image Removed Einmalige Ausführung der unter Tags gewählten Aktion(en)/Funktion(en).
    Einstellung Zeitraum (Pos. 15):

    • Eingabefeld Start (Datum und Uhrzeit) mit Auswahlliste Datum.

    • Eingabefeld Ende (Datum und Uhrzeit) mit Auswahlliste Datum.

15
  • Zeitraum-Auswahl mit Start- und Endzeit.
  • Abhängig von der Einstellung Wiederholungstyp (siehe Pos. 14).
Info
titleHinweis

Erscheint die Fehlermeldung Der Zeitbereich ist zu groß! konfigurieren Sie einen kleineren Zeitbereich.

16
  • Anzeige der nächsten Ausführung (Tag, Datum, Uhrzeit).
17
  • Anzeige der verbleibenden Zeit bis zur nächsten Ausführung.
18
  • Löscht den betreffenden Zeitraum.
19
  • Ein Klick erstellt eine neue Konfigurations-Zeile Zeitraum mit den Einträgen Wiederholungstyp, Zeitraum, Nächster Start, Nächster Anfang in.
  • Erstellung von mehreren Zeiträumen möglich (Sub-Zeiträume).
Ankerausnahmen_raeumeausnahmen_raeumeAusnahmen

Image Removed

Beispiel Ausnahmen für den eingestellten Zeitraum:

  • Anzeige der Ausnahmen der Aktion: 2. Kalenderwoche 2017.
  • Ausnahme: Wöchentlich, Sa. und So. (einschließlich) - Einstellung Mo.
  • Nächste Ausnahme der Aktion am 10. Jan. 2017 um 12:00 Uhr - in 2 Stunden.
PositionBeschreibung
1
  • Direkt-Hilfe.
  • Schaltfläche führt auf diese Hilfe-Seite. Das Schließen der Hilfe-Seite führt Sie auf die vorherige Seite.
2
  • Ein Klick führt zurück zum Fenster Zeitplanung > Zeiträume Übersicht.
3
  • Sie befinden sich im Fenster Zeiträume der Funktion Zeitplanung.
4
  • Ein Klick öffnet die Einstellungen der Funktion Zeiträume.
  • Konfiguration der Zeiträume für die Funktionen Tarife und Alarm-Management.
5
  • Ein Klick öffnet die Ausnahmen der Funktion Zeiträume.
  • Konfiguration der Zeitraum-Ausnahmen, in denen die Funktionen Tarife und Alarm-Management nicht ausgeführt werden.
6
  • Ein Klick speichert Ihre Einstellungen/Konfiguration.
  • Die gespeicherten Einstellungen in der GridVis-Web sind auch in der GridVis-Desktop verfügbar und konfigurierbar.
 7

Anzeige der Wochenübersicht der eingestellten Zeiträumen mit Ausnahmen:

  • Tage des Monats.
  • Wochentag.
  • Stundenskala (unterer Rand).
  • Die eingestellten Zeiträume (rot dargestellt) der Ausführungen mit Ausnahmen (im Beispiel: Sa. und So.).
 8
  • Auswahl der Kalenderwoche für die Anzeige Wochenübersicht.
9
  • Jahres-Navigation - Links/Rechts - für die Anzeige Wochenübersicht.
10Konfigurationsbereich Ausnahmen.
11

Zeitraum-Optionen (Darstellung mit Symbolen) - Ausnahmen der Ausführung innerhalb des eingestellten Zeitraums:

  • Image Removed Stündliche Ausführung der Ausnahmen für Aktion(en)/Funktion(en).
    Einstellung Startzeit (Pos. 12):

    • Eingabefeld Start: Eingabe der Start-Minute.

    • Eingabefeld Ende: Eingabe der Ende-Minute.

  • Image Removed Tägliche Ausführung der Ausnahmen für Aktion(en)/Funktion(en).
    Einstellung Startzeit (Pos. 12):

    • Eingabefeld Start: Eingabe der Start-Stunde und -Minute.

    • Eingabefeld Ende: Eingabe der Ende-Stunde und -Minute.

  • Image Removed Wöchentliche Ausführung der Ausnahmen für Aktion(en)/Funktion(en).
    Einstellung Startzeit (Pos. 12):

    • Eingabefeld Start (Stunde und Minute) mit Auswahlliste Tage (Wochentag).

    • Eingabefeld Ende (Stunde und Minute) mit Auswahlliste Tage (Wochentag).

  • Image Removed Monatliche Ausführung der Ausnahmen für Aktion(en)/Funktion(en).
    Einstellung Startzeit (Pos. 12):

    • Eingabefeld Start (Stunde und Minute) mit Auswahlliste Tage des Monats und Schaltfläche Letzter Tag Image Removed.

    • Eingabefeld Ende (Stunde und Minute) mit Auswahlliste Tage des Monats und Schaltfläche Letzter Tag Image Removed.

  • Image Removed Jährliche Ausführung der Ausnahmen für Aktion(en)/Funktion(en).
    Einstellung Startzeit (Pos. 12):

    • Eingabefeld Start (Stunde und Minute) mit den Auswahllisten Tag (Tage des Monats) und Monat.

    • Eingabefeld Ende (Stunde und Minute) mit den Auswahllisten Tag (Tage des Monats) und Monat.

  • Image Removed Einmalige Ausführung der Ausnahmen für Aktion(en)/Funktion(en).
    Einstellung Startzeit (Pos. 12):

    • Eingabefeld Start (Datum und Uhrzeit) mit Auswahlliste Datum.

    • Eingabefeld Ende (Datum und Uhrzeit) mit Auswahlliste Datum.

12
  • Ausnahmen-Auswahl mit Start- und Endzeit.
  • Abhängig von der Einstellung Wiederholungstyp (siehe Pos. 11).
Info
titleHinweis

Erscheint die Fehlermeldung Der Zeitbereich ist zu groß! ändern Sie den Zeitbereich.

13
  • Anzeige der nächsten Ausnahme der Ausführung (Datum, Uhrzeit).
14
  • Anzeige der verbleibenden Zeit bis zur nächsten Ausnahme der Ausführung.
15
  • Löscht die betreffende Ausnahme für den Zeitraum.
16
  • Fügt eine neue Ausnahme des Zeitraums hinzu.
Sv translation
languageen

Inhalt
maxLevel2
minLevel2
indent0px
stylenone

Ankerallgemeines_raeumeallgemeines_raeumeGeneral description

In the Time periods tab, Time planning function, you configure time periods for actions and functions, e.g.

  • Tariff formation.
  • Alarm management.
Ankeroeffnen_raeumeoeffnen_raeumeHow do I open the function?
  1. Click in the navigation bar on the Navigation Image Removed button.
  2. You will find the Time planning Image Removed function in the drop-down menu under Administration Image Removed.
  3. Click in the Time planning window on the Time periods button.

Image Removed

Ankeruebersicht_raeumeuebersicht_raeumeOverview

Image Removed

Position

Description

1

  • Direct help.
  • Leads to this help screen. Closing the help screen takes you back to the previous screen.

2

  • Time planning function as a button for the drop-down menu Projects.
  • As soon as the number of projects in the system is >1, the drop-down menu Projects appears.
  • The Image Removed symbol identifies the active project.
  • The Time planning function includes the buttons Time points and Time periods. Clicking takes you to the respective overview.

3

  • One click takes you to the Time points overview.
  • Active button appears blue.

4

  • One click takes you to the "Time periods" overview.
  • Active button appears "blue".

5

Searching and sorting filter function

6

One click

  • creates a new Time period.
  • opens the Settings window for the Time periods function.

7

Overview area with all time periods and sub-time periods.

8

Display of Active or Inactive time period:

  • Active time period = black symbol Image Removed
  • Inactive time period = red symbol Image Removed

9

  • Display of the name of your time period.
  • Names apply for the group.
  • Further configurations (sub-time periods) appear as drop-down lines with a start date in the name column.

10

Display of Tags (functions) that are executed within the set time period (with exceptions).
Available tags (functions):

  • Tariff tag Image Removed
  • AM tag (alarm management) Image Removed

11

  • Display of the next execution (week day, date, time).

12

  • Graphic representation Week overview of the current week (colour of the time periods = red) .

13

  • The symbol indicates that exceptions are configured with this Time period.

14

Shows various buttons for editing your time periods:

  • Image Removed Opens the Settings window for the Time periods function.
  • Image Removed Copies the Time period with Sub-time periods, if available.
    • Opens a copy of Settings for the Time periods function for editing.
  • Image Removed Creates sub-time periods.
    • The Settings window appears for a new sub-time period.
  • Image Removed Deletes the respective time period with a yes/no prompt.

15

Sub-time periods enable the multiple execution of actions/functions in various time periods with exceptions.

  • Sub-time periods appear as drop-down lines with a start date in the name column.
  • A blue border identifies the sub-time period.

Zeiträume sind immer in einem bestimmten Intervall aktiv, z. B. von Montag 13:00 Uhr bis Freitag 16:00 Uhr. In diesem Zeitraum sind z. B. Alarmpläne und Alarmquellen aktiv. Diese überwachen Zustände auf Abweichungen oder Störungen. Gehen Sie wie folgt vor, um einen Zeitraum zu erstellen:

  1. Klicken Sie auf die Schaltfläche Zeitraum hinzufügen.
  2. Benennen Sie den Zeitraum und wählen Sie aus, ob dieser direkt aktiv sein soll. Sie können Ihre Zeiträume in der Übersicht jederzeit aktivieren und deaktivieren.
  3. Wählen Sie die Tags aus. Tags definieren, in welcher Funktion der Zeitraum genutzt werden kann.
  4. Wählen Sie das Startdatum aus.
  5. Klicken Sie auf die Schaltfläche Eintrag hinzufügen.
  6. Wählen Sie den Wiederholungstypen aus.
  7. Wählen Sie die Startzeit und ggf. das Startdatum aus
  8. Klicken Sie anschließend auf die Schaltfläche Zeitraum speichern.

Sie gelangen zum Fenster Ausnahmen. Hier definieren Sie wann, der zuvor konfigurierte Zeitraum nicht aktiv sein soll. Gehen Sie wie folgt vor, um eine Ausnahme zu definieren:

  1. Klicken Sie auf die Schaltfläche Ausnahme hinzufügen.
  2. Wählen Sie den Wiederholungstypen aus.
  3. Wählen Sie das Startzeit und ggf. das Startdatum aus.
  4. Klicken Sie abschließend auf die Schaltfläche Zeitraum speichern.

Image AddedImage Added

Sv translation
languageen

Time periods are always active in a certain interval, e.g. from Monday 13:00 to Friday 16:00. Alarm plans and alarm sources are active during this period, for example. These monitor states for deviations or faults. Proceed as follows to create a time period:

  1. Click on the Add time period
  2. Name the time period and select whether it should be active immediately. You can activate and deactivate your time periods in the overview at any time.
  3. Select the tags. Tags define the function in which the time period can be used.
  4. Select the Start date.
  5. Click on the Add entry
  6. Select the Repetition type.
  7. Select the Start time and, if applicable, the Start date.
  8. Then click on the Save time period

The Exceptions window appears. Here you can define when the previously configured time period should not be active. Proceed as follows to define an exception:

  1. Click on the Add exception
  2. Select the Repetition type.
  3. Select the Start time and, if applicable, the Start date.
  4. Finally, click on the Save time period.

Image AddedImage Added

Sv translation
languagees

Los periodos de tiempo siempre están activos en un determinado intervalo, p. ej., de lunes a las 13:00 horas a viernes a las 16:00 horas. En este periodo de tiempo están activos, p. ej., planes y fuentes de alarma. Estos monitorizan los estados en cuanto a desviaciones o fallos. Para crear un periodo de tiempo, proceda como se indica a continuación:

  1. Haga clic en el botón Agregar periodo de tiempo.
  2. Asigne un nombre al periodo de tiempo y seleccione si este debe estar directamente activo. Usted puede activar y desactivar sus periodos de tiempo en todo momento en la vista general.
  3. Seleccione las etiquetas. Las etiquetas definen en qué función puede utilizarse el periodo de tiempo.
  4. Seleccione la fecha de inicio.
  5. Haga clic en el botón Agregar entrada.
  6. Seleccione el tipo de repetición.
  7. Seleccione la hora de inicio y, dado el caso, la fecha de inicio.
  8. A continuación, haga clic en el botón Guardar periodo de tiempo.

Accederá a la ventana Excepciones. Aquí podrá definir cuándo no deberá estar activo el periodo de tiempo anteriormente configurado. Para definir una excepción, proceda como se indica a continuación:

  1. Haga clic en el botón Agregar excepción.
  2. Seleccione el tipo de repetición.
  3. Seleccione la hora de inicio y, dado el caso, la fecha de inicio.
  4. Para finalizar, haga clic en el botón Guardar periodo de tiempo.

Image AddedImage Added

Settings

Image Removed

Example Settings for an action with the time period displayed at the top in the figure:

  • Display of the action: 2. Calender week 2017. (Exception: Sat. and Sun. - see settings Exceptions).
  • Time period name/group name: TP-10.
  • (Action) time periods apply for the function Tariff.
  • Start date of the action: 09/01/2017.
  • Daily action in the time from 12:00 to 18:00 hrs (red area).
  • Next start of the action on 10 Jan. 2017 at 12:00 hrs - in 3 hours.
Sv translation
languageit

I periodi sono sempre attivi in un determinato intervallo, ad esempio da lunedì alle 13:00 a venerdì alle 16:00. Ad esempio, durante questo periodo, i piani di allarme e le sorgenti di allarme sono attivi e monitorano gli stati per rilevare eventuali deviazioni o malfunzionamenti. Per creare un periodo, procedere come segue:

  1. Fare clic sul pulsante Aggiungi periodo.
  2. Denominare il periodo e selezionare se deve essere attivo immediatamente. È possibile attivare e disattivare i periodi nella panoramica in qualsiasi momento.
  3. Selezionare i tag. I tag definiscono la funzione in cui il periodo può essere utilizzato.
  4. Selezionare la data di inizio.
  5. Fare clic sul pulsante Aggiungi voce.
  6. Selezionare il tipo di ripetizione.
  7. Selezionare l'ora di inizio e, se applicabile, la data di inizio.
  8. Quindi fare clic sul pulsante Salva periodo.

Viene visualizzata la finestra Eccezioni. Qui è possibile definire quando il periodo precedentemente configurato non deve essere attivo. Per impostare un'eccezione, procedere come segue:

  1. Fare clic sul pulsante Aggiungi eccezione.
  2. Selezionare il tipo di ripetizione.
  3. Selezionare l'ora di inizio e, se applicabile, la data di inizio.
  4. Quindi fare clic sul pulsante Salva periodo.

Image AddedImage Added

Anker
einstellungen_raeumeeinstellungen_raeume

Position

Description

1

  • Direct help.
  • Leads to this help screen. Closing the help screen takes you back to the previous screen.

2

  • One click takes you back to the window Time planning > Time periods Overview.

3

  • You are in the Time periods window, in the Time planning function.

4

  • One click opens the Settings for the Time periods function.
  • Configuration of the time periods for the functions Tariff and Alarm management.

5

  • One click opens the Exceptions for the Time periods function.
  • Configuration of the time period exceptions for the functions Tariff and Alarm management.

6

  • One click saves your settings/configuration.
  • The saved settings in the GridVis Web are also available and can be configured in the GridVis Desktop.

7

Display of the week overview for the set time periods with exceptions:

  • Days of the month.
  • Weekday.
  • Hour scale (bottom border).
  • The set time periods (shown in “red”) of the executions with exceptions (in the example: Sat. and Sun.).

8

  • Selection of the calendar week for display of the Week overview.

9

  • Year navigation - left/right - for display of the Week overview.

10

  • Time period configuration area.

11

  • Input field for the name of your time period. Names apply for the group.
  • Further configurations (sub-time periods) appear as drop-down lines with a start date in the name column.
  • The slide controller Active activates your configured time period. The preview in the overview Time periods of the Time planning window is active (black symbol Image Removed).
  • The Time periods overview of the Time planning window shows deactivated Time periods with a red symbol Image Removed.

12

  • One click activates the corresponding tag/function. Selected tags/functions appear in blue.
  • The set time period applies for activated tags/functions.
  • Multiple selection of tags/functions is possible.

Available tags/functions:

  • Tariff tag Image Removed. Tool tip: Time period can be used as tariff.
  • AM tag (alarm management) Image Removed. Tool tip: Time period can be used in the alarm management.
Info
titleNote

The tariff name (time period of the tariff formation):

  • is available for the functions KPI, Sankey and Reports.
  • is created for each device integrated in GridVis and is available in the overview screen (GridVis Desktop) of the device.

13

  • Input field or selection list Start date of the time period.
  • Default setting: Today.

14

Time period options (representation with symbols):

  • Image Removed Hourly execution of the action(s)/function(s) selected under Tags.
    Time period setting (pos. 15):

    • Start input field: Input of the start minute.

    • End input field: Input of the end minute.

  • Image Removed Daily execution of the action(s)/function(s) selected under Tags.
    Time period setting (pos. 15):

    • Start input field: Input of the start hour and minute.

    • End input field: Input of the end hour and minute.

  • Image Removed Weekly execution of the action(s)/function(s) selected under Tags.
    Time period setting (pos. 15):

    • Start input field (hour and minute) with selection list Days (week day).

    • End input field (hour and minute) with selection list Days (week day).

  • Image Removed Monthly execution of the action(s)/function(s) selected under Tags.
    Time period setting (pos. 15):

    • Start input field (hour and minute) with selection list Days of the month and button Last day Image Removed.

    • End input field (hour and minute) with selection list Days of the month and button Last day Image Removed.

  • Image Removed Yearly execution of the action(s)/function(s) selected under Tags.
    Time period setting (pos. 15):

    • Start input field (hour and minute) with selection lists Day (days of the month) and Month.

    • End input field (hour and minute) with selection lists Day (days of the month) and Month.

  • Image Removed One-off execution of the action(s)/function(s) selected under Tags.
    Time period setting (pos. 15):

    • Start input field (date and time) with selection list Date.

    • End input field (date and time) with selection list Date.

15

  • Time period selection with start and end time.
  • Depending on the setting Repetition type (see pos. 14).
Info
titleNote

If the error message The time range is too large! appears, configure a smaller time range.

16

  • Display of the next execution (day, date, time).

17

  • Display of the remaining time until next execution.

18

  • Deletes the respective time period.

19

  • One click creates a new configuration line Time period with the entries Repetition type, Time period, Next start, Next start in.
  • Creation of multiple time periods possible (sub-time periods).
