Allgemeine Beschreibung

Im Register Zeiträume der Funktion Zeitplanung konfigurieren Sie Zeiträume für Aktionen und Funktionen, wie z. B.

  • Tarifbildung.
  • Alarm-Management.


Wie öffne ich die Funktion?

  1. Klicken Sie in der Navigationsleiste auf die Schaltfläche Navigation .
  2. Die Funktion Zeitplanung finden Sie im Ausklapp-Menü unter Verwaltung .
  3. Klicken Sie im Fenster Zeitplanung auf die Schaltfläche Zeiträume.

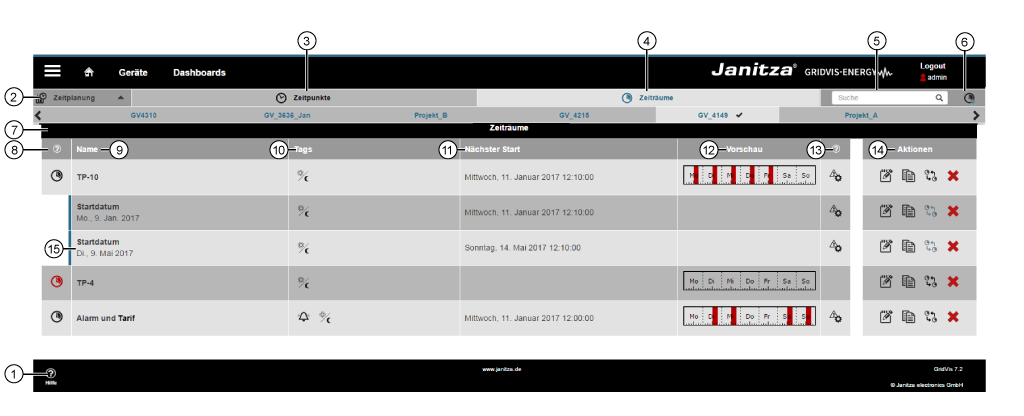

Übersicht


PositionBeschreibung
1
  • Direkt-Hilfe.
  • Führt auf diese Hilfe-Seite. Das Schließen der Hilfe-Seite führt Sie auf die vorherige Seite.
2
  • Funktion Zeitplanung als Schaltfläche für Ausklappmenü Projekte.
  • Sobald die Anzahl der Projekte im System  >1, erscheint das  Ausklappmenü Projekte.
  • Das Symbol  kennzeichnet das aktive Projekt.
  • Die Funktion Zeitplanung besitzt die Schaltflächen Zeitpunkte und Zeiträume. Durch Klicken gelangt man in die jeweilige Übersicht.
3
  • Ein Klick führt in die Übersicht Zeitpunkte.
  • Aktive Schaltfläche erscheint Blau.
4
  • Ein Klick führt in die Übersicht Zeiträume.
  • Aktive Schaltfläche erscheint Blau.
5Such- und Sortierfilter-Funktion
6

Ein Klick

  • erstellt einen neuen Zeitraum.
  • öffnet das Fenster Einstellungen der Funktion Zeiträume.
7Übersichtsbereich aller Zeiträume und Sub-Zeiträume.
8

Anzeige Zeitraum Aktiv oder Inaktiv:

  • Aktiver Zeitraum = schwarzes Symbol
  • Inaktiver Zeitraum = rotes Symbol
9
  • Anzeige des Namens Ihres Zeitraums.
  • Namen gelten für die Gruppe.
  • Weitere Konfigurationen (Sub-Zeiträume) erscheinen als Ausklappzeilen mit Startdatum in der Namensspalte.
10

Anzeige Tags (Funktionen) die im eingestellten Zeitraum (mit Ausnahmen) ausgeführt werden.
Verfügbare Tags (Funktionen):

  • Tarif-Tag
  • AM-Tag (Alarm-Management)
11
  • Anzeige der nächsten Ausführung (Wochentag, Datum, Uhrzeit).
12
  • Grafische Darstellung Wochenübersicht der aktuellen Woche (Farbe der Zeiträume = rot).
13
  • Das Symbol zeigt, bei diesem Zeitraum sind Ausnahmen konfiguriert.
14

Zeigt verschiedene Schaltflächen zur Bearbeitung Ihrer Zeiträume:

  •  Öffnet das Fenster Einstellungen der Funktion Zeiträume.
  •  Kopiert den Zeitraum mit Sub-Zeiträumen, falls vorhanden.
    • Öffnet eine Kopie Einstellungen der Funktion Zeiträume zur Bearbeitung.
  •  Erstellt Sub-Zeiträume.
    • Es erscheint das Fenster Einstellungen eines neuen Sub-Zeitraums.
  •  Löscht den betreffenden Zeitraum über eine Ja/Nein-Abfrage.
15

Sub-Zeiträume erlauben mehrere Ausführungen von Aktionen/Funktionen zu verschiedenen Zeiträumen mit Ausnahmen.

  • Sub-Zeiträume erscheinen als Ausklappzeilen mit Startdatum in der Namensspalte.
  • Eine blaue Kante kennzeichnet den Sub-Zeitraum.


Einstellungen

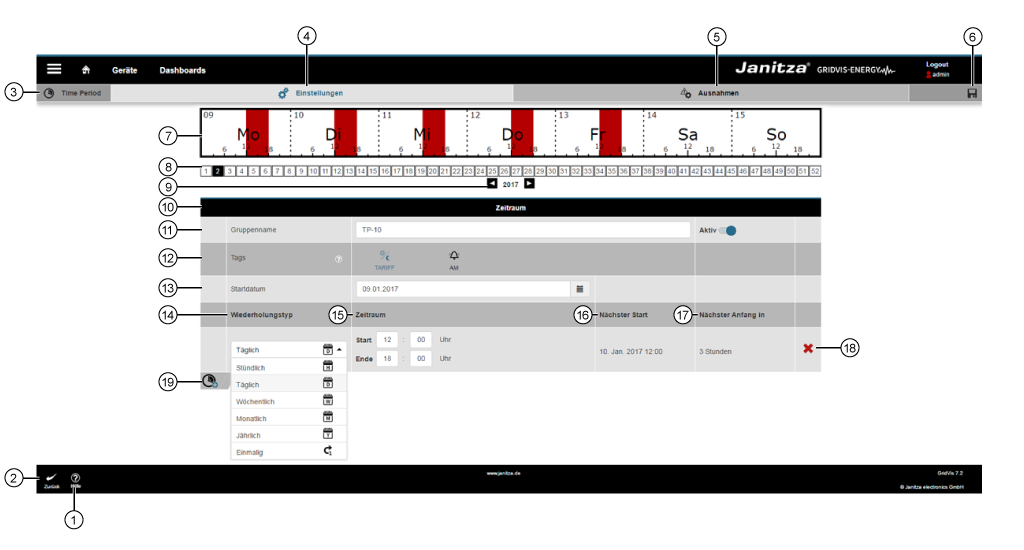

Beispiel Einstellungen einer Aktion mit dem oben in der Abbildung gezeigten Zeitraum:

  • Anzeige der Aktion: 2. Kalenderwoche 2017. (Ausnahme: Sa. und So. - siehe Einstellungen Ausnahmen).
  • Zeitraumname/Gruppenname: TP-10.
  • (Aktions-) Zeiträume gelten für die Funktion Tarif.
  • Startdatum der Aktion: 09.01.2017.
  • Tägliche Aktion in der Zeit von 12:00 bis 18:00 Uhr (roter Bereich).
  • Nächster Start der Aktion am 10. Jan. 2017 um 12:00 Uhr - in 3 Stunden.
PositionBeschreibung
1
  • Direkt-Hilfe.
  • Führt auf diese Hilfe-Seite. Das Schließen der Hilfe-Seite führt Sie auf die vorherige Seite.
2
  • Ein Klick führt zurück zum Fenster Zeitplanung > Zeiträume Übersicht.
3
  • Sie befinden sich im Fenster Zeiträume der Funktion Zeitplanung.
4
  • Ein Klick öffnet die Einstellungen der Funktion Zeiträume.
  • Konfiguration der Zeiträume für die Funktionen Tarife und Alarm-Management.
5
  • Ein Klick öffnet die Ausnahmen der Funktion Zeiträume.
  • Konfiguration der Zeitraum-Ausnahmen für die Funktionen Tarife und Alarm-Management.
6
  • Ein Klick speichert Ihre Einstellungen/Konfiguration.
  • Die gespeicherten Einstellungen in der GridVis-Web sind auch in der GridVis-Desktop verfügbar und konfigurierbar.
7

Anzeige der Wochenübersicht der eingestellten Zeiträume mit Ausnahmen:

  • Tage des Monats.
  • Wochentag.
  • Stundenskala (unterer Rand).
  • Die eingestellten Zeiträume (rot dargestellt) der Ausführungen mit Ausnahmen (im Beispiel: Sa. und So.).
8
  • Auswahl der Kalenderwoche für die Anzeige Wochenübersicht.
9
  • Jahres-Navigation - Links/Rechts - für die Anzeige Wochenübersicht.
10
  • Konfigurationsbereich Zeitraum.
11
  • Eingabefeld für den Namen Ihres Zeitraums. Namen gelten für die Gruppe.
  • Weitere Konfigurationen (Sub-Zeiträume) erscheinen als Ausklappzeilen mit Startdatum in der Namensspalte.
  • Der Schieberegler Aktiv aktiviert Ihren konfigurierten Zeitraum. Die Vorschau in der Übersicht Zeiträume des Fensters Zeitplanung ist aktiv (schwarzes Symbol ).
  • Die Übersicht Zeiträume des Fensters Zeitplanung zeigt deaktivierte Zeiträume mit einem roten Symbol .
12
  • Ein Klick aktiviert den entsprechenden Tag/die entsprechende Funktion. Gewählte Tags/Funktionen erscheinen blau.
  • Der eingestellte Zeitraum gilt für aktivierte Tags/Funktionen.
  • Eine Mehrfachauswahl an Tags/Funktionen ist möglich.

Verfügbare Tags/Funktionen:

  • Tarif-Tag . Tooltipp: Zeitraum kann als Tarif genutzt werden.
  • AM-Tag (Alarm-Management) . Tooltipp: Zeitraum kann im Alarm Management verwendet werden.

Hinweis

Der Tarifname (Zeitraum der Tarifbildung):

  • ist für die Funktionen KPI, Sankey und Reporte verfügbar.
  • wird für jedes in der GridVis integrierte Gerät erstellt und ist in der Übersichtsseite (GridVis-Desktop) des Geräts verfügbar.
13
  • Eingabefeld oder Auswahlliste Startdatum des Zeitraums.
  • Voreinstellung: Heute.
14

Zeitraum-Optionen (Darstellung mit Symbolen):

  •  Stündliche Ausführung der unter Tags gewählten Aktion(en)/Funktion(en).
    Einstellung Zeitraum (Pos. 15):

    • Eingabefeld Start: Eingabe der Start-Minute

    • Eingabefeld Ende: Eingabe der Ende-Minute.

  •  Tägliche Ausführung der unter Tags gewählten Aktion(en)/Funktion(en).
    Einstellung Zeitraum (Pos. 15):

    • Eingabefeld Start: Eingabe der Start-Stunde und -Minute

    • Eingabefeld Ende: Eingabe der Ende-Stunde und -Minute.

  •  Wöchentliche Ausführung der unter Tags gewählten Aktion(en)/Funktion(en).
    Einstellung Zeitraum (Pos. 15):

    • Eingabefeld Start (Stunde und Minute) mit Auswahlliste Tage (Wochentag).

    • Eingabefeld Ende (Stunde und Minute) mit Auswahlliste Tage (Wochentag).

  •  Monatliche Ausführung der unter Tags gewählten Aktion(en)/Funktion(en).
    Einstellung Zeitraum (Pos. 15):

    • Eingabefeld Start (Stunde und Minute) mit Auswahlliste Tage des Monats und Schaltfläche Letzter Tag .

    • Eingabefeld Ende (Stunde und Minute) mit Auswahlliste Tage des Monats und Schaltfläche Letzter Tag .

  •  Jährliche Ausführung der unter Tags gewählten Aktion(en)/Funktion(en).
    Einstellung Zeitraum (Pos. 15):

    • Eingabefeld Start (Stunde und Minute) mit den Auswahllisten Tag (Tage des Monats) und Monat.

    • Eingabefeld Ende (Stunde und Minute) mit den Auswahllisten Tag (Tage des Monats) und Monat.

  •  Einmalige Ausführung der unter Tags gewählten Aktion(en)/Funktion(en).
    Einstellung Zeitraum (Pos. 15):

    • Eingabefeld Start (Datum und Uhrzeit) mit Auswahlliste Datum.

    • Eingabefeld Ende (Datum und Uhrzeit) mit Auswahlliste Datum.

15
  • Zeitraum-Auswahl mit Start- und Endzeit.
  • Abhängig von der Einstellung Wiederholungstyp (siehe Pos. 14).

Hinweis

Erscheint die Fehlermeldung Der Zeitbereich ist zu groß! konfigurieren Sie einen kleineren Zeitbereich.

16
  • Anzeige der nächsten Ausführung (Tag, Datum, Uhrzeit).
17
  • Anzeige der verbleibenden Zeit bis zur nächsten Ausführung.
18
  • Löscht den betreffenden Zeitraum.
19
  • Ein Klick erstellt eine neue Konfigurations-Zeile Zeitraum mit den Einträgen Wiederholungstyp, Zeitraum, Nächster Start, Nächster Anfang in.
  • Erstellung von mehreren Zeiträumen möglich (Sub-Zeiträume).

Ausnahmen

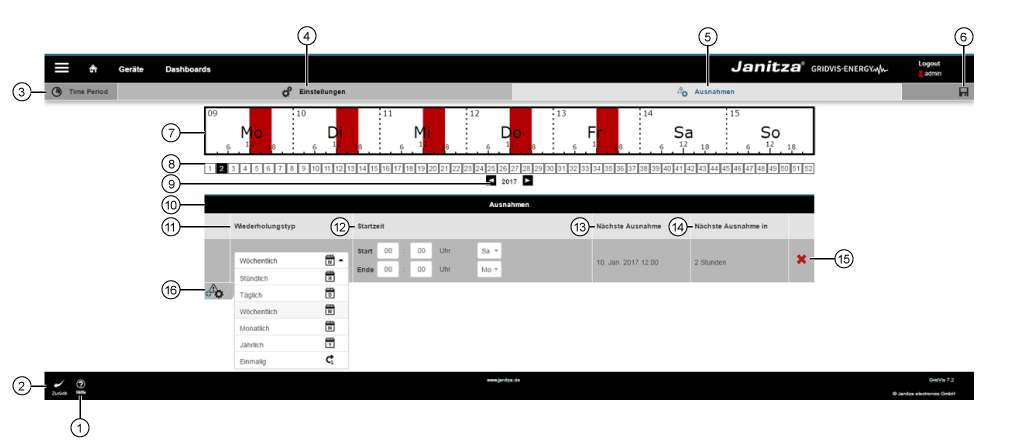

Beispiel Ausnahmen für den eingestellten Zeitraum:

  • Anzeige der Ausnahmen der Aktion: 2. Kalenderwoche 2017.
  • Ausnahme: Wöchentlich, Sa. und So. (einschließlich) - Einstellung Mo.
  • Nächste Ausnahme der Aktion am 10. Jan. 2017 um 12:00 Uhr - in 2 Stunden.
PositionBeschreibung
1
  • Direkt-Hilfe.
  • Schaltfläche führt auf diese Hilfe-Seite. Das Schließen der Hilfe-Seite führt Sie auf die vorherige Seite.
2
  • Ein Klick führt zurück zum Fenster Zeitplanung > Zeiträume Übersicht.
3
  • Sie befinden sich im Fenster Zeiträume der Funktion Zeitplanung.
4
  • Ein Klick öffnet die Einstellungen der Funktion Zeiträume.
  • Konfiguration der Zeiträume für die Funktionen Tarife und Alarm-Management.
5
  • Ein Klick öffnet die Ausnahmen der Funktion Zeiträume.
  • Konfiguration der Zeitraum-Ausnahmen, in denen die Funktionen Tarife und Alarm-Management nicht ausgeführt werden.
6
  • Ein Klick speichert Ihre Einstellungen/Konfiguration.
  • Die gespeicherten Einstellungen in der GridVis-Web sind auch in der GridVis-Desktop verfügbar und konfigurierbar.
 7

Anzeige der Wochenübersicht der eingestellten Zeiträumen mit Ausnahmen:

  • Tage des Monats.
  • Wochentag.
  • Stundenskala (unterer Rand).
  • Die eingestellten Zeiträume (rot dargestellt) der Ausführungen mit Ausnahmen (im Beispiel: Sa. und So.).
 8
  • Auswahl der Kalenderwoche für die Anzeige Wochenübersicht.
9
  • Jahres-Navigation - Links/Rechts - für die Anzeige Wochenübersicht.
10Konfigurationsbereich Ausnahmen.
11

Zeitraum-Optionen (Darstellung mit Symbolen) - Ausnahmen der Ausführung innerhalb des eingestellten Zeitraums:

  •  Stündliche Ausführung der Ausnahmen für Aktion(en)/Funktion(en).
    Einstellung Startzeit (Pos. 12):

    • Eingabefeld Start: Eingabe der Start-Minute.

    • Eingabefeld Ende: Eingabe der Ende-Minute.

  •  Tägliche Ausführung der Ausnahmen für Aktion(en)/Funktion(en).
    Einstellung Startzeit (Pos. 12):

    • Eingabefeld Start: Eingabe der Start-Stunde und -Minute.

    • Eingabefeld Ende: Eingabe der Ende-Stunde und -Minute.

  •  Wöchentliche Ausführung der Ausnahmen für Aktion(en)/Funktion(en).
    Einstellung Startzeit (Pos. 12):

    • Eingabefeld Start (Stunde und Minute) mit Auswahlliste Tage (Wochentag).

    • Eingabefeld Ende (Stunde und Minute) mit Auswahlliste Tage (Wochentag).

  • Monatliche Ausführung der Ausnahmen für Aktion(en)/Funktion(en).
    Einstellung Startzeit (Pos. 12):

    • Eingabefeld Start (Stunde und Minute) mit Auswahlliste Tage des Monats und Schaltfläche Letzter Tag .

    • Eingabefeld Ende (Stunde und Minute) mit Auswahlliste Tage des Monats und Schaltfläche Letzter Tag .

  •  Jährliche Ausführung der Ausnahmen für Aktion(en)/Funktion(en).
    Einstellung Startzeit (Pos. 12):

    • Eingabefeld Start (Stunde und Minute) mit den Auswahllisten Tag (Tage des Monats) und Monat.

    • Eingabefeld Ende (Stunde und Minute) mit den Auswahllisten Tag (Tage des Monats) und Monat.

  •  Einmalige Ausführung der Ausnahmen für Aktion(en)/Funktion(en).
    Einstellung Startzeit (Pos. 12):

    • Eingabefeld Start (Datum und Uhrzeit) mit Auswahlliste Datum.

    • Eingabefeld Ende (Datum und Uhrzeit) mit Auswahlliste Datum.

12
  • Ausnahmen-Auswahl mit Start- und Endzeit.
  • Abhängig von der Einstellung Wiederholungstyp (siehe Pos. 11).

Hinweis

Erscheint die Fehlermeldung Der Zeitbereich ist zu groß! ändern Sie den Zeitbereich.

13
  • Anzeige der nächsten Ausnahme der Ausführung (Datum, Uhrzeit).
14
  • Anzeige der verbleibenden Zeit bis zur nächsten Ausnahme der Ausführung.
15
  • Löscht die betreffende Ausnahme für den Zeitraum.
16
  • Fügt eine neue Ausnahme des Zeitraums hinzu.
