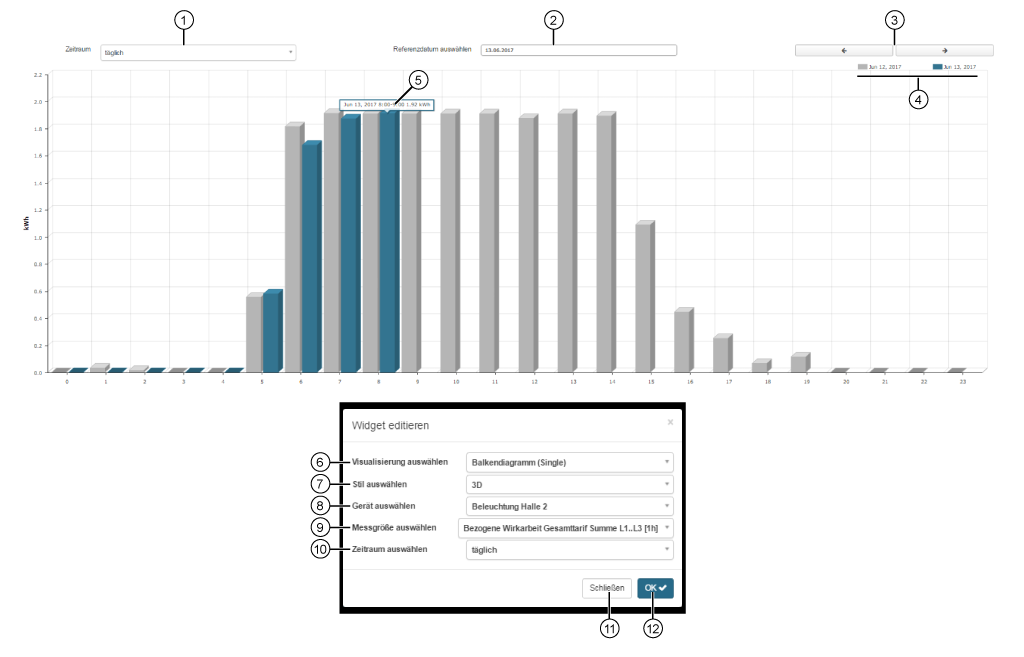

| Position | Beschreibung |
|---|
| 1 | Wahl des Darstellungszeitraums des Balkendiagramms (Single): - täglich
- wöchentlich
- monatlich
- jährlich
|
| 2 | - Wahl eines Referenzdatums.
- Zeigt für das gewählte Datum die Referenz-Messgröße (blauer Balken).
|
| 3 | - Vorheriger (<) Zeitraum.
- Nächster (>) Zeitraum.
- Abhängig von der Einstellung Zeitraum auswählen (Pos. 1).
|
| 4 | Farbfeld (grau oder blau) mit Zeitraum für die angezeigten Messgrößen (Balken).
Je nach Einstellung Zeitraum auswählen (Pos. 1) erscheinen folgende Anzeigen: - täglich: Datum.
- wöchentlich: Wochenzahl.
- monatlich: Monat und Jahr.
- jährlich: Jahr.
Das Halten des Mauszeigers über ein Farbfeld, blendet die Balken der anderen Farbe aus. |
| 5 | Halten Sie den Mauszeiger über einen Balken des Diagramms.
Je nach Einstellung Zeitraum auswählen (Pos. 1) erscheinen folgende Anzeigen: - täglich: Datum, Uhrzeit, Messwert.
- wöchentlich: Wochentag, Messwert.
- monatlich: Monatstag, Messwert.
- jährlich: Monat, Messwert.
|
| 6 | - Wahl des Widgets (der Visualisierung).
- Balkendiagramm (Single) gewählt.
|
| 7 | Darstellungs-Optionen des Balkendiagramms (Single): - 3D-Darstellung der Balken.
- normal-Darstellung der Balken.
|
| 8 | - Wahl des Geräts.
- Enthält alle Geräte mit Speicher (historischen Daten) Ihres Projekts.
|
| 9 | - Wahl einer Messgröße, des zuvor gewählten Geräts.
|
| 10 | Wahl des Darstellungszeitraums des Balkendiagramms (Single): - täglich
- wöchentlich
- monatlich
- jährlich
|
| 11 | Schließt den Assistent Widget editieren ohne die Eingaben zu speichern. |
| 12 | - Speichert Ihre Konfiguration.
- Das Widget erscheint auf dem Dashboard.
|
