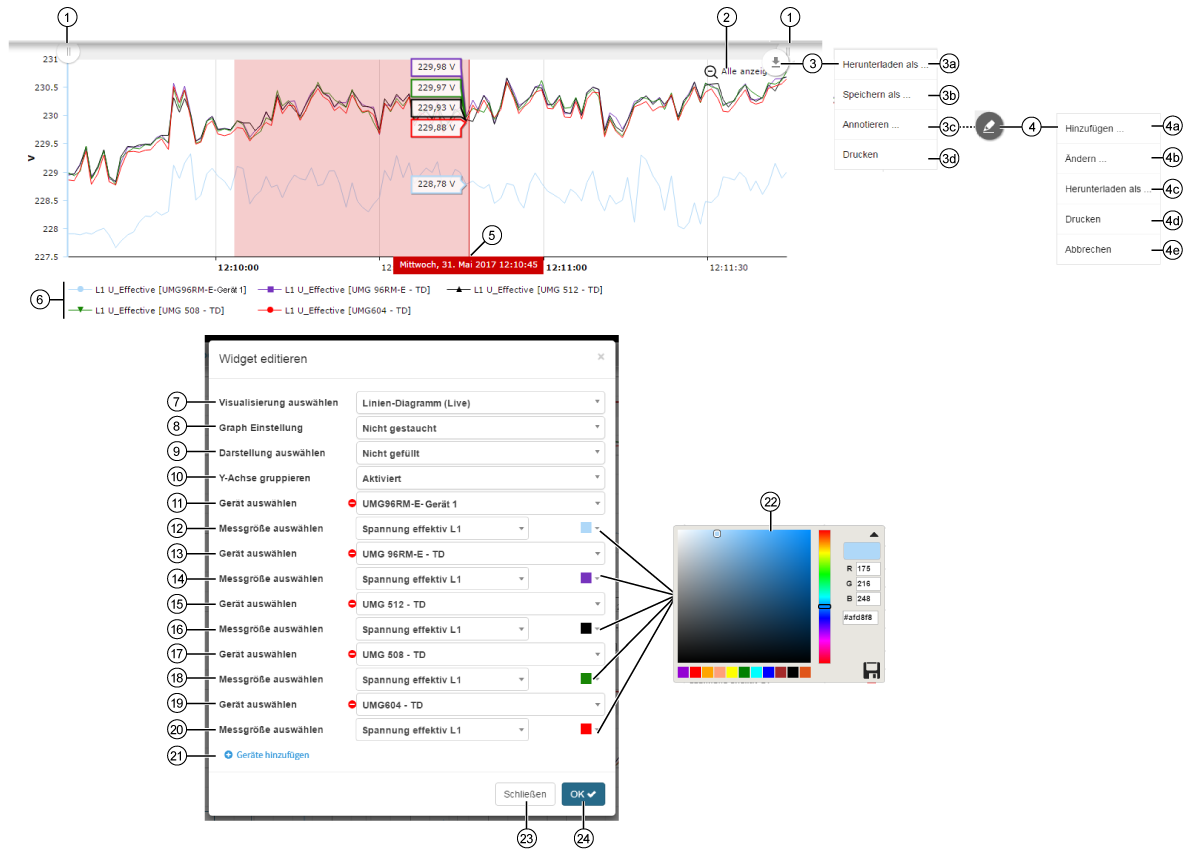

PositionBeschreibung
1
  • Zeitintervall als Ausschnitt einer Zeitskala des Linien-Diagramms (der Live-Messwerte).
  • Durch Verschieben der Schieberegler ändern Sie die Darstellung des Linien-Diagramms. Sie zoomen in die Messwert-Anzeige.
2
  • Auszoomen aus der Messwert-Anzeige.
  • Wechsel der Darstellung - vom Zeitintervall zur kompletten Zeitskala der Messwert-Anzeige.
3
  • Beim Bewegen der Maus über das Mouseover-Element  erscheint ein Menü.

3a

  • PNG-Datei - Grafikformat für Rastergrafiken mit verlustfreier Datenkompression.
  • JPG-Datei - Komprimiertes Bilddatenformat.
  • SVG-Datei - Skalierbare Vektorgrafik (XML-basierend).
  • PDF-Datei - Portables und plattformunabhängiges Dokumentenformat (mit einem PDF-Reader zu öffnen).

3b

  • CSV-Datei
  • XLSX-Datei
  • JSON-Datei

3c

Durch Klicken des Menüeintrags Annotieren

  • Erscheint das Mousover-Element  (vgl. Pos. 4).
  • Das dargestellte Zeitintervall (Ausschnitt) des Linien-Diagramms stoppt. Der Ausschnitt kann mit Anmerkungen versehen werden (vgl. Pos. 4, 4a - 4e)

3d

  • Öffnet das Druckermenü Ihres PCs.
4
  • Beim Bewegen der Maus über das Mouseover-Element  erscheint ein Untermenü mit Befehlen zur Bearbeitung Ihres Linien-Diagramms (Ausschnitt).
  • Standard-Einstellung ist der Modus Stift.
  • Mit einem Klick auf Ihre Annotation (Anmerkung) aktivieren Sie Kontroll- und Bearbeitungspunkte.
  • Über die Kontroll- und Bearbeitungspunkte transformieren oder drehen Sie Ihre Annotation.
  • Die Positionen 4a bis 4e beschreiben weitere Bearbeitungsformen Ihrer Annotationen.
4a
  • Fügt dem Linien-Diagramm ein Form-Elemet oder Text-Element hinzu.
  • Das System stellt verschiedene Form-Elemente zu Verfügung.
  • Text-Elemente bearbeiten Sie mit einem Klick in den Text.
4b

Ändert an Ihrer Annotation:

  • den Modus (Stift, Linie oder Pfeil).
  • die Farbe (gültig für Form- und Text-Elemente).
  • die Größe (gültig für Form- und Text-Elemente).
  • die Deckkraft (gültig für Form- und Text-Elemente).
  • Rückgängig - Widerruft den letzten Befehl.
  • Wiederherstellen - Stellt einen widerrufenen Befehl wieder her.
4c

Speichert Ihr Linien-Diagramm (mit Annotation) in den Formaten:

  • PNG
  • JPG
  • SVG
  • PDF
4d
  • Druckt Ihr Linien-Diagramm.
4e
  • Widerruft den Befehl Annotieren.
  • Wechselt in die Live-Ansicht des Linien-Diagramms.
5
  • Um die Anzeige Messwert zu einem bestimmten Zeitpunkt zu sehen, halten Sie den Mauszeiger über das Linien-Diagramm.
  • Zeigt Messwerte einer Messgröße in der eingestellten Rahmenfarbe (vgl. Pos. 22).
  • Zeigt den Zeitpunkt in einem rot hinterlegten Rahmen.
  • Durch Ziehen des Mauszeigers mit gedrückter Maustaste über einen bestimmten Bereich des Linien-Diagramms, zoomen Sie in die Anzeige der Messgröße (roter Bereich im oberen Screenshot).
6
  • Verwendete Symbole und Farben für die Darstellung von Messgrößen und Messgeräten im Liniendiagramm.
7
  • Wahl des Widgets (der Visualisierung).
  • Linien-Diagramm (Live) gewählt.
8

Auswahl der Ansicht der Messgrößen im Linien-Diagramm (Live):

  • Nicht gestaucht - Das Linien-Diagramm zeigt die Messgrößen in einem Zeitintervall als Ausschnitt einer Zeitskala. Der Startpunkt des Zeitintervalls verschiebt sich mit zunehmender Dauer.
  • Gestaucht - Das Linien-Diagramm zeigt die Messgrößen in einer Zeitskala. Die Anzeige des Linien-Diagramms hat einen festen Startpunkt.
9

Flächenfarbe unter der Messgrößenkurve:

  • Nicht gefüllt - transparent.
  • Halb gefüllt - 50% transparent.
  • Gefüllt - vollfarbig.
10
  • Deaktiviert - Das Linien-Diagramm zeigt für jede Messgröße eine eigene Y-Achse.
  • Aktiviert - Das Linien-Diagramm zeigt alle Messgrößen in einer Y-Achse vereint (übereinander liegend).
11
  • Wahl des 1. Geräts.
12
  • Wahl einer Messgröße, des zuvor gewählten Geräts.
13
  • Wahl des 2. Geräts.
14
  • Wahl einer Messgröße, des zuvor gewählten Geräts.
15
  • Wahl des 3. Geräts.
16
  • Wahl einer Messgröße, des zuvor gewählten Geräts.
17
  • Wahl des 4. Geräts.
18
  • Wahl einer Messgröße, des zuvor gewählten Geräts.
19
  • Wahl des 5. Geräts.
20
  • Wahl einer Messgröße, des zuvor gewählten Geräts.
21
  • Erstellt ein neues Gerät (mit Messgrößen-Auswahl) für die Darstellung im Linien-Diagramm (Live).
  • Konfiguration von bis zu 10 Geräten (mit jeweiliger Messgrößen-Auswahl).
22

Wahl der Messgrößen-Farbe im Linien-Diagramm.

  • RGB- und Hex-Eingabe.
  • Farbspektrum-Slider.
  • Farbvorschlag der zuletzt gewählten Farben.
  • Speichern Sie im Farb-Picker ihre Farb-Konfiguration mit Klick auf das Speichern-Symbol ().
23
  • Schließt den Assistent Widget editieren ohne die Eingaben zu speichern.
24
  • Speichert Ihre Konfiguration.
  • Das Widget erscheint auf dem Dashboard.
